Rördragning och anslutningar
 |
PEX-rör med skyddsrör Ø25 mm, för inkommande varmt och kallt vatten
Strömkabel med installationsrör Ø16 mm
Fästen

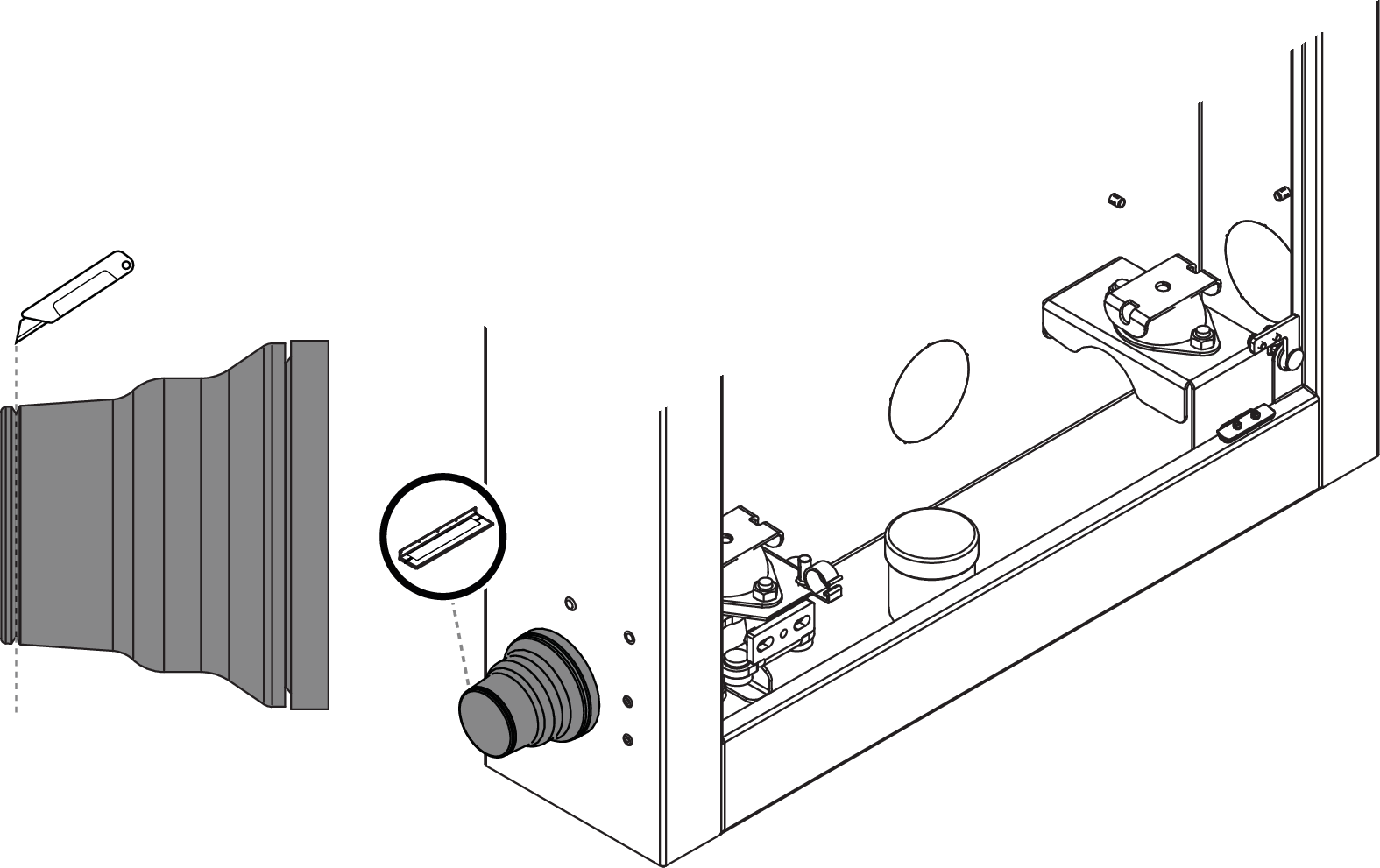

Kapa konerna enligt diametern på installationsrör och skyddsrör.
Dra rören till rätt position i Wall Box.

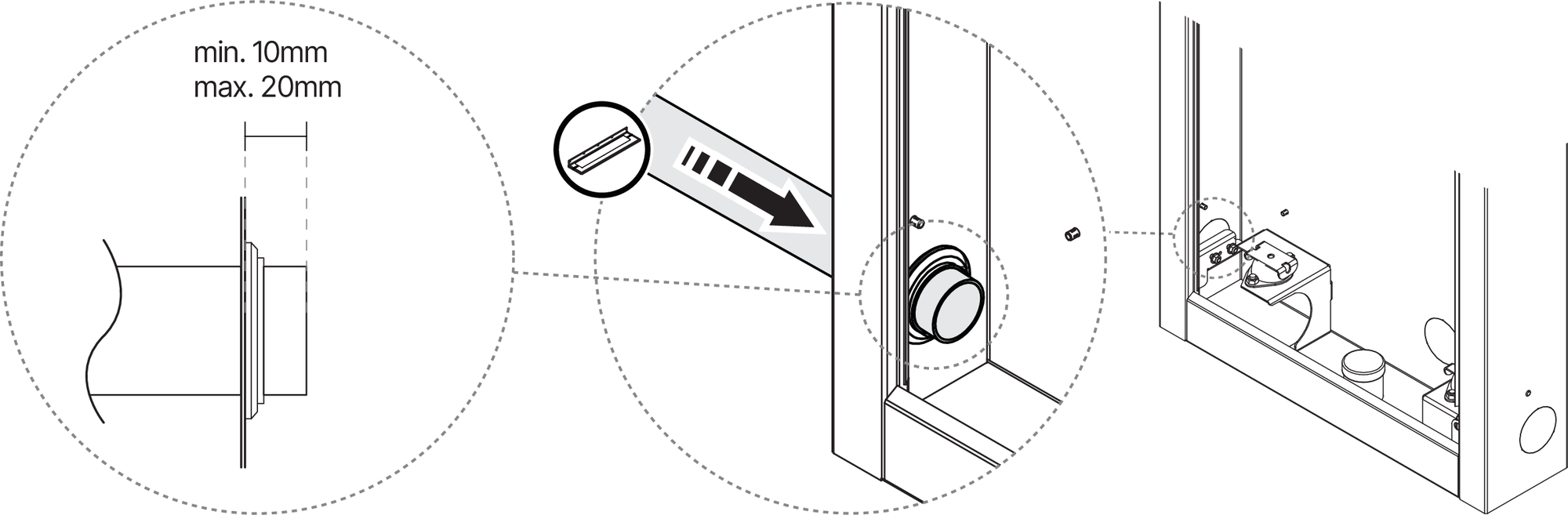

Kapa de korrugerade skyddsrören minst 10 mm från förseglingen.
Kapa PEX-rören.
Obs!
Längden på skyddsrör och installtionsrör kan behöva justeras beroende på vilken anslutning som monteras senare.
Koppla in elkabeln i kopplingsdosan.
Varning
Allt elektriskt installationsarbete måste följa gällande regler och utföras av behörig elektriker.
Installera Wi Fi-antennen. Vid Ethernet-installation, gå vidare till nästa steg.
Gäller endast för Orbital Ethernet-installation
Skruva av antenn-fästet.
Montera ethernet-kopplingen.
Anslut röret till kopplingen.
 |
Kapa högtalarkabeln så att den når till förstärkaren. Behåll minst 400 mm.
Skala högtalarkabeln och fäst den i förstärkaren.
Ta bort stubbantennen från förstärkaren och ersätt med antennkabeln.
Anslut antennkabeln till sprötantennen och och fäst antennen på ovansidan av Wall Box.
Montera förstärkaren i Wall Box genom att lossa muttern från det nedre fästet och gänga förstärkaren i det övre fästet. Fäst därefter den nedre muttern och skruva åt.
