Installation

Installera Wall Box
240718_Hatch_Tiled_wall_box_comp_overview.eps
  1. Montera väggmaterial enligt gällande branschregler. Lämna utrymme öppet för Wall Box.

    240711-Hatch_Tiled-Add_Wall_Material.eps
    Figur 84. Gäller endast för Orbital Audio

    Observera

    Applicera lim mellan varje lager skivmaterial.

    Gäller endast för Orbital Audio


  2. Lyft av dörren från Wall Box. Klicka övre vänster hörn för att öppna, och luta sen ut den tills det går att lyfta av den från de nedre fästena.

    240711-Hatch_Tiled-Remove_hatch.eps
  3. Lyft in Wall Box på plats, och låt skåpets utlopp försiktigt sänkas ner i avloppsröret. Kapa eller förläng inte röret.

    240711_R3_Hatch_Tiled_pre_inst.eps
  4. Fäst skåpet med de medföljande skruvarna.

    240711_Hatch_Tiled_Fasten_Wall_Box.eps

    x8

    Icke försänkt rostfri skruv

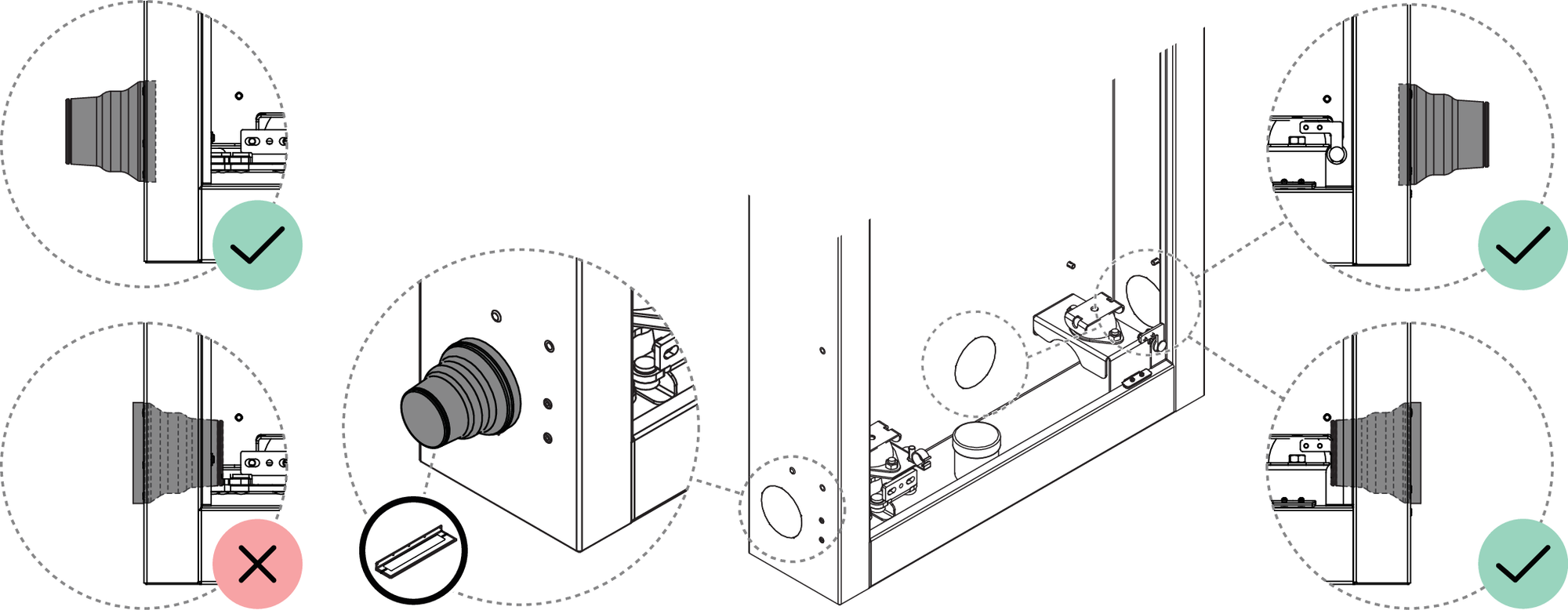

  5. Anslut dränageröret till Wall Box.

    240711_Hatch_Tiled_Drainage_Pipe.eps
