Installation du l’Orbital Shower Core
 |

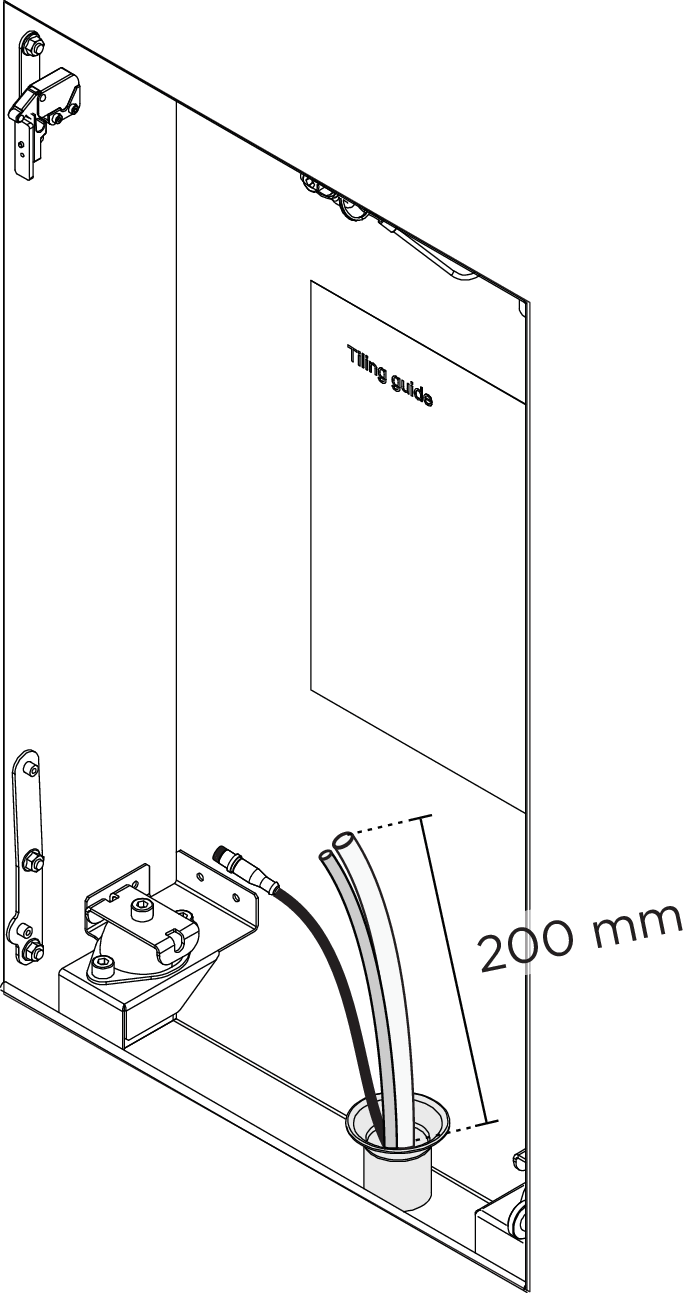

Coupez la durite de recyclage et la durite de rinçage conformément aux mesures indiquées sur le schéma.
Appliquez de la graisse de montage sur le raccord de flexible séparé, enfoncez-la jusqu’en butée dans le flexible de circulation et serrez-la avec le collier de serrage.
Retirez les quatre bouchons de transport.

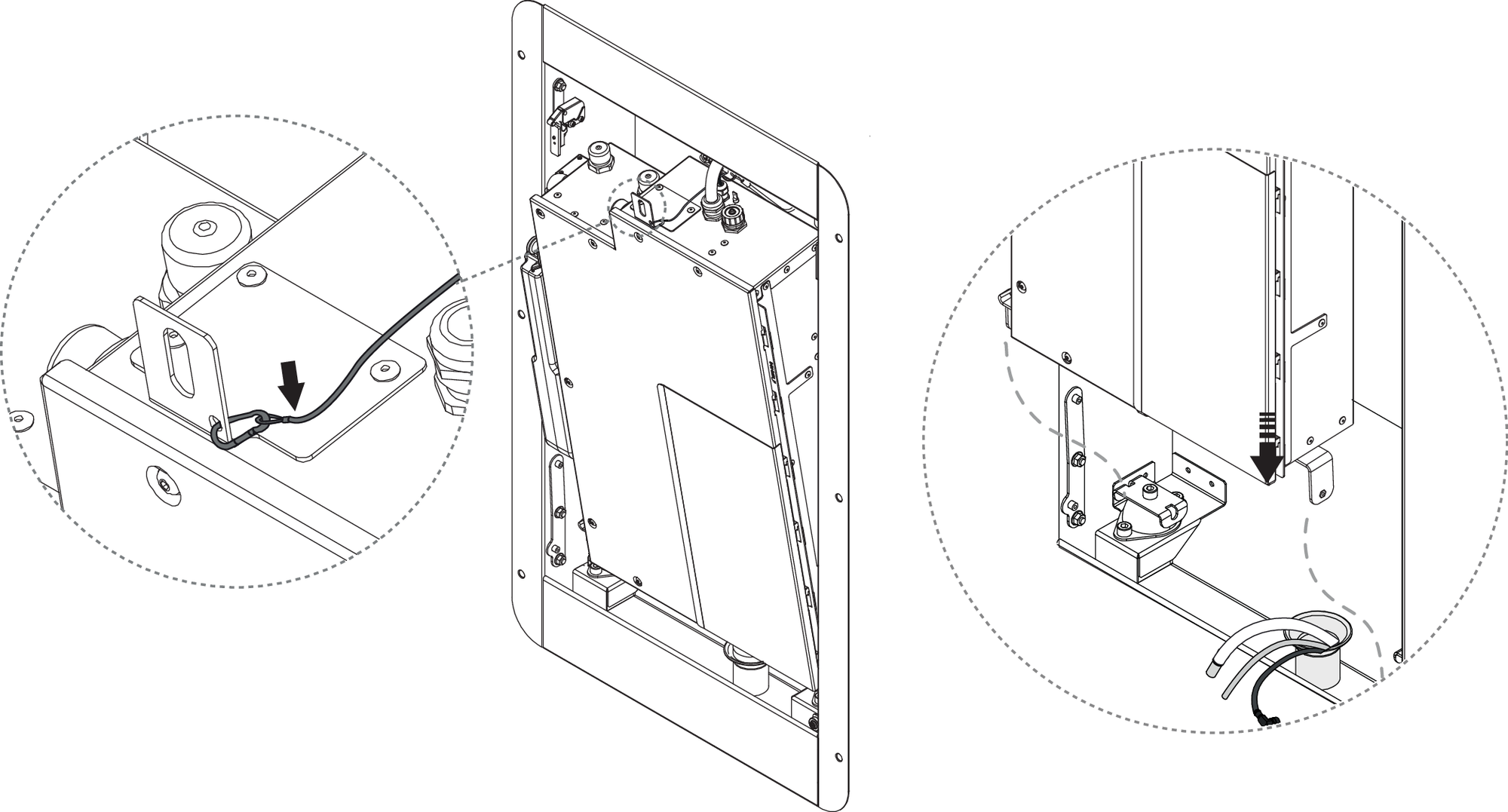

Insérez Orbital Shower Core dans le Boîtier mural et fixez le câble de sécurité.

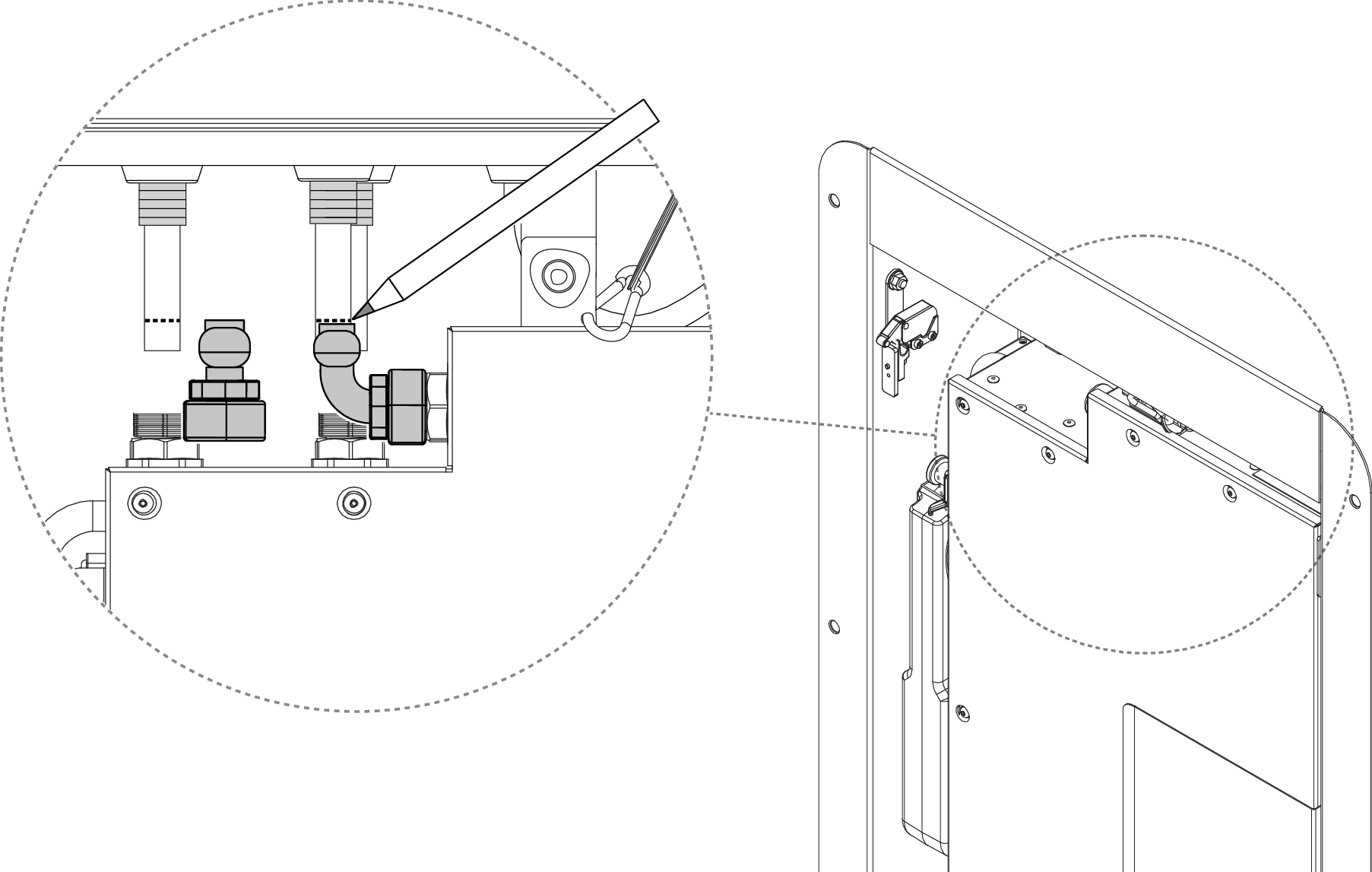

Mesurez et marquez les tuyaux à couper.
Coupez les tuyaux PEX. Soulevez Orbital Shower Core hors du Boîtier mural pour un meilleur accès.
Installez les connecteurs.
Attention
Utilisez des raccords avec un écrou desserré.
Installez les raccords de flexible conformément aux normes industrielles applicables.
Assurez-vous de rincer les débris des conduites d’eau avant de raccorder Orbital Shower Core.
Insérez à nouveau l’Orbital Shower Core dans le Boîtier mural et fixez le câble de sécurité. Laissez-le incliné pour permettre l’installation électrique.
Branchez le câble d’alimentation à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

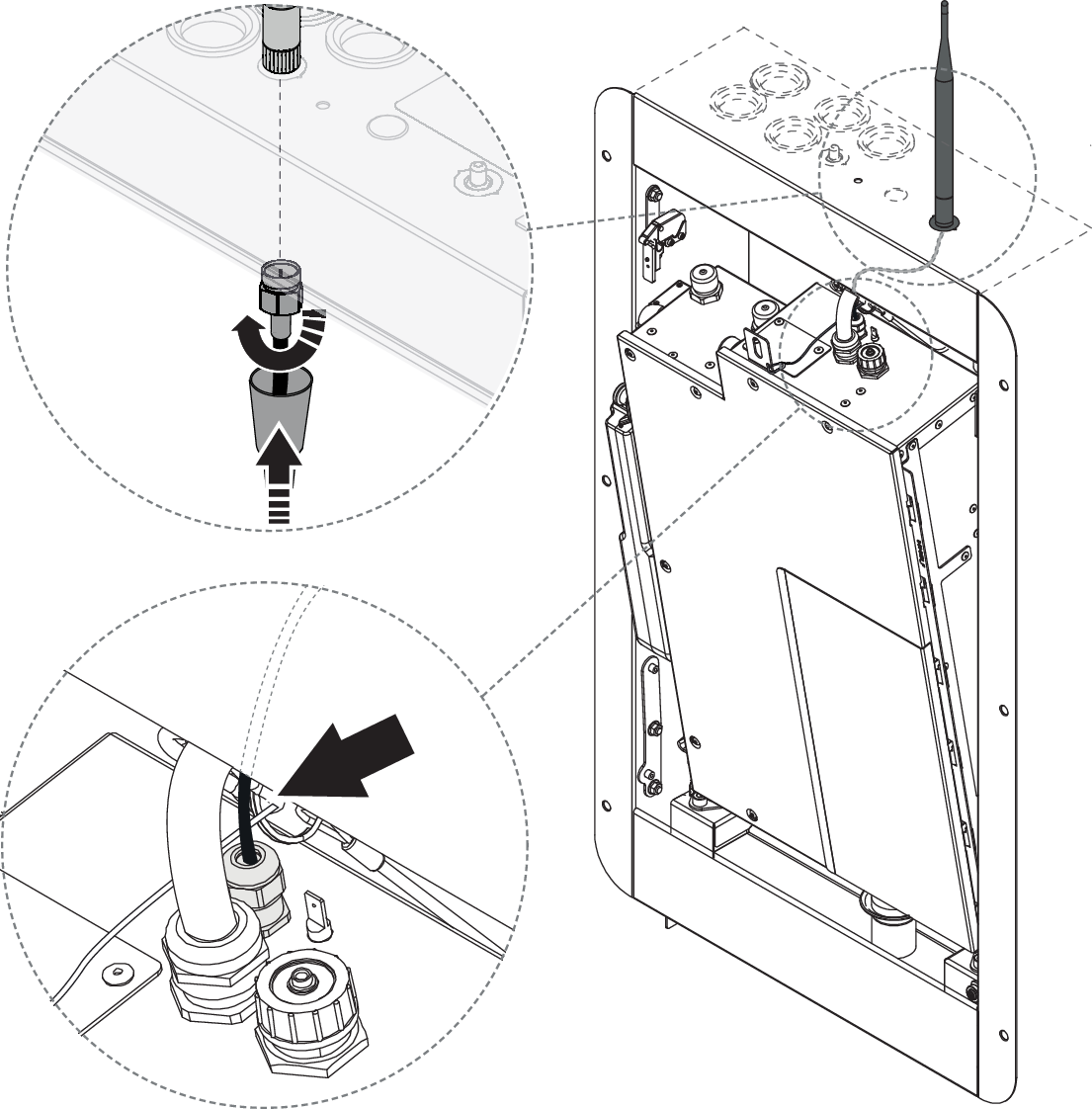

Connectez le câble Wi-Fi à l’antenne Wi-Fi.

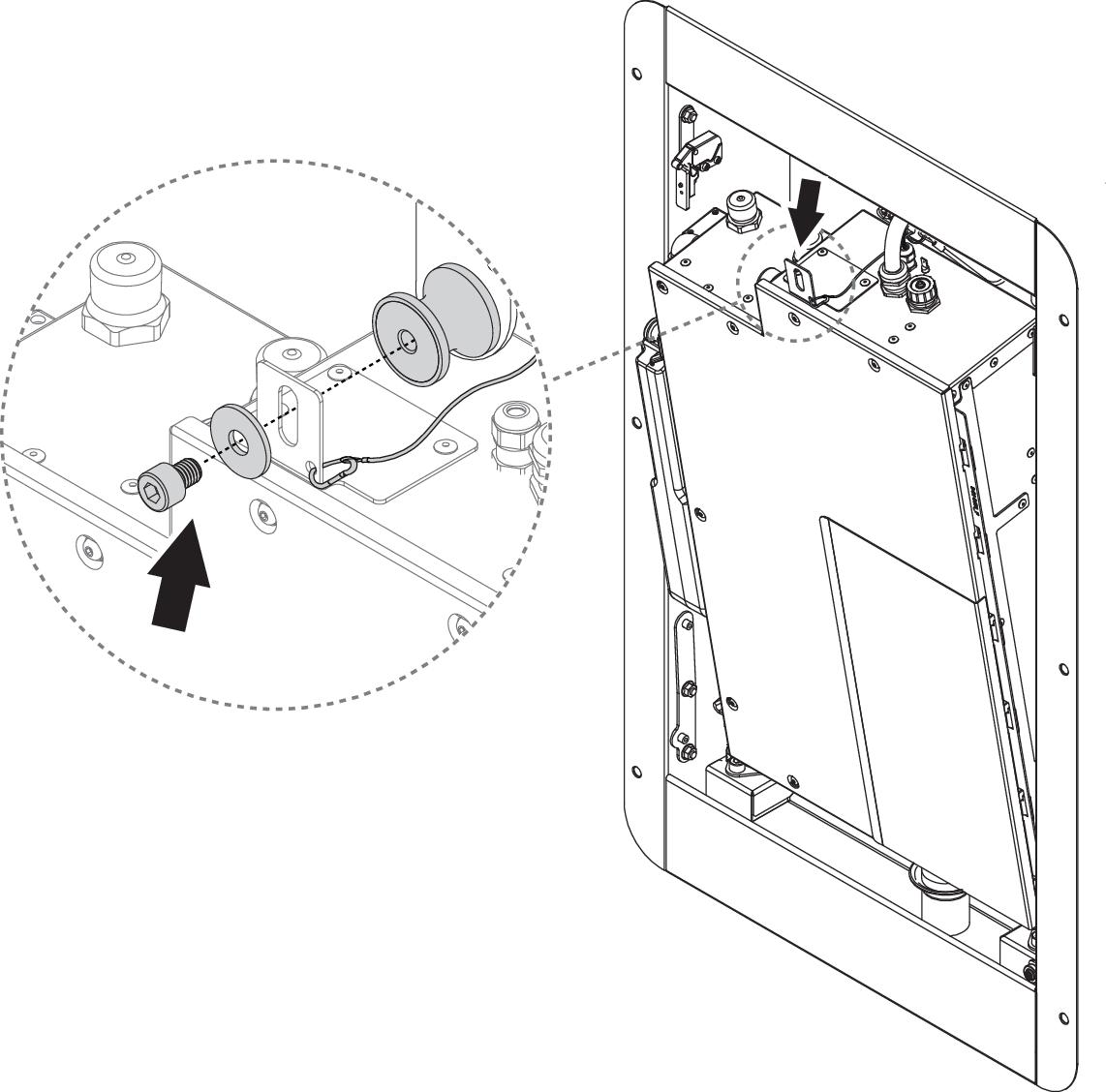

Verrouillez Orbital Shower Core en place.
x1
Tête à douille M8
Raccordez l’eau entrante et sortante à l’Orbital Shower Core.
Raccordez le tuyau de recirculation et le tuyau de rinçage au bas du boîtier mural Core.
- Figure 102. Uniquement valable pour l’installation Ethernet orbitale
Tirez le câble Ethernet à travers le connecteur de câble et fixez le connecteur RJ45.

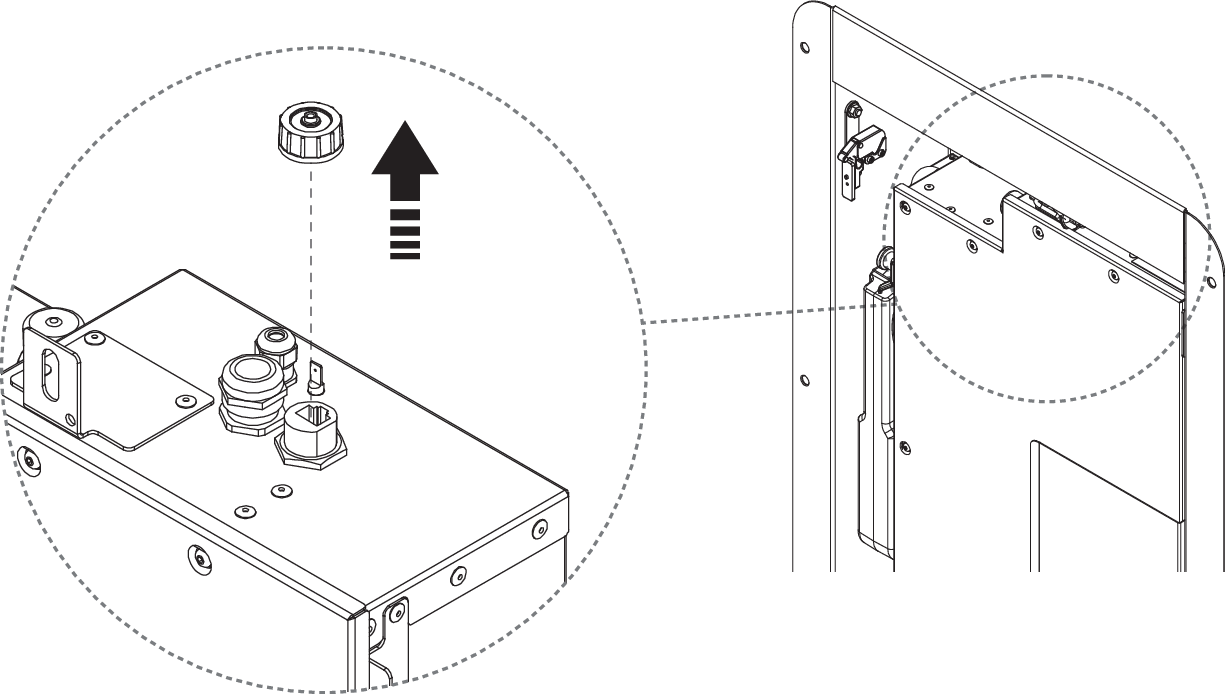

Dévissez le couvercle de protection.
Serrez les connecteurs de câble à la main pour éviter de les endommager.
