Installation

Installation du Orbital Shower Core

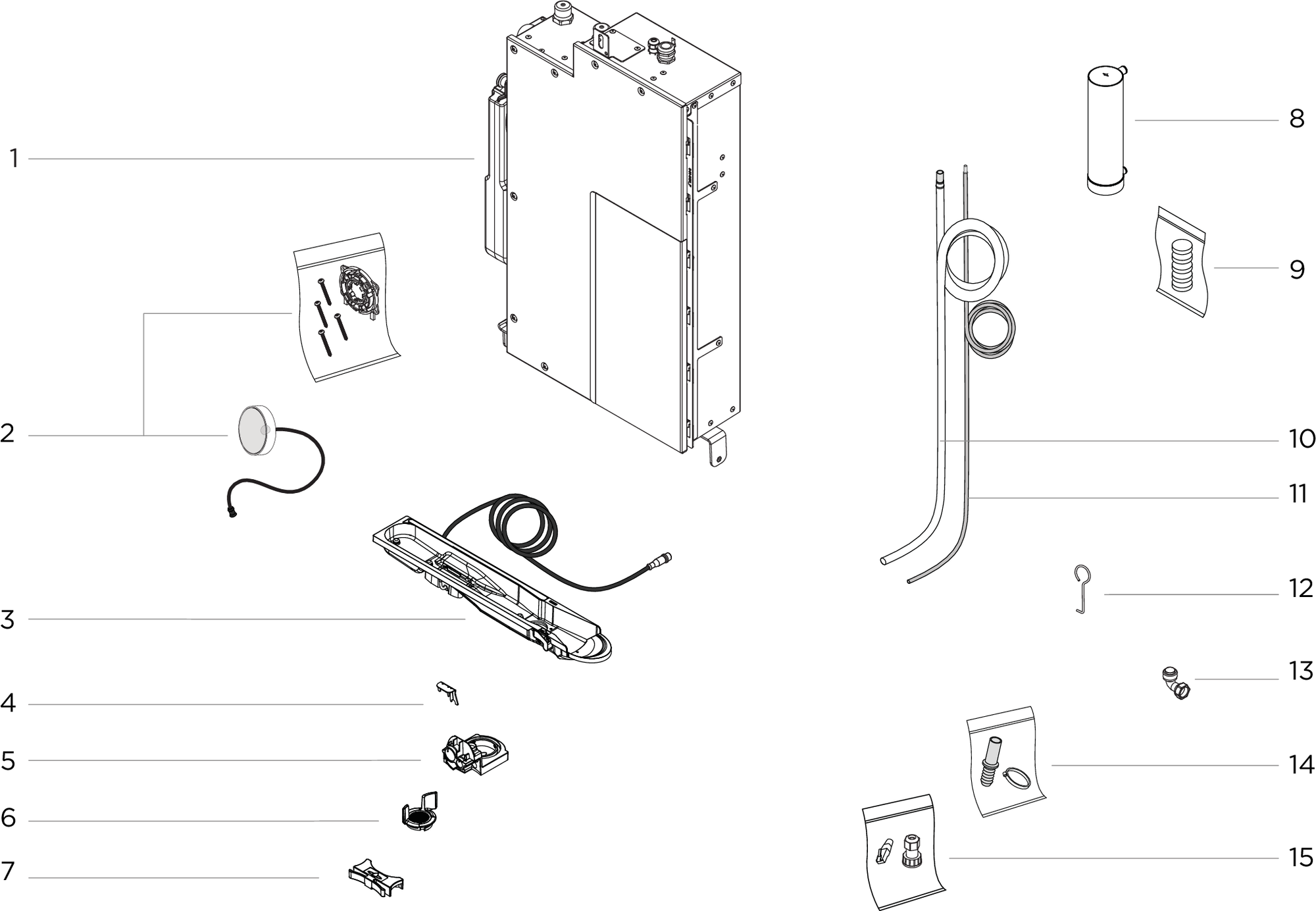

Figure 98. Vue d’ensemble des composants, kit système – Composants principaux

Vue d’ensemble des composants, kit système – Composants principaux

Orbital Shower Core, 1x
Control Dial , 1x (avec fixation 1x et vis 4x)
Capteur réservoir, 1x
Clip, 1x
Station d'accueil pour capteur, 1x
Capteur de verrouillage du réservoir, 1x
Verrou à ressort, 1x
Filtre, 1x
Tablettes nettoyantes, 1 unité
Tuyau de recirculation, 1x
Tuyau de rinçage, 1x
Outil grille, 1x
Raccord de flexible, 1x
Kit de tuyau de rinçage, 1x
Kit Ethernet, 1x

Figure 99. Aperçu des composants, kit système – Pommeaux de douche noirs ou blancs et inverseur

Aperçu des composants, kit système – Pommeaux de douche noirs ou blancs et inverseur

Douchette avec flexible, 1x
Bras de pommeau de douche, 1x
Douchette, 1x
Corps d'inverseur, 1x
Plaque murale inverseur, 1x
Support pour douchette, 1x
Couvercle du support de douchette, 1x + vis de réglage, 1x
Adaptateur fileté, 1x
Jeu de vis et d’outils, 1x
Kit de joints toriques, 1x

Figure 100. Vue d’ensemble des composants, kit système – pommeau de douche noir ou blanc

Vue d’ensemble des composants, kit système – pommeau de douche noir ou blanc

Adaptateur fileté, 1x
Bras de pommeau de douche, 1x
Douchette, 1x

Figure 101. Vue d’ensemble des composants – Pommeaux de douche métalliques et inverseur

Vue d’ensemble des composants – Pommeaux de douche métalliques et inverseur

Douchette avec flexible, 1x
Adaptateur fileté, 1x
Insert de bras de pommeau de douche avec anneau d’appui, 1x
Tuyau PEX interne de pommeau de douche, 1x
Couvercle métallique, 1x
Douchette, 1x
Corps d'inverseur, 1x
Plaque murale inverseur, 1x
Support pour douchette, 1x
Couvercle du support de douchette, 1x + vis de réglage, 1x
Jeu de vis et d’outils, 1x
Kit de joints toriques, 1x
