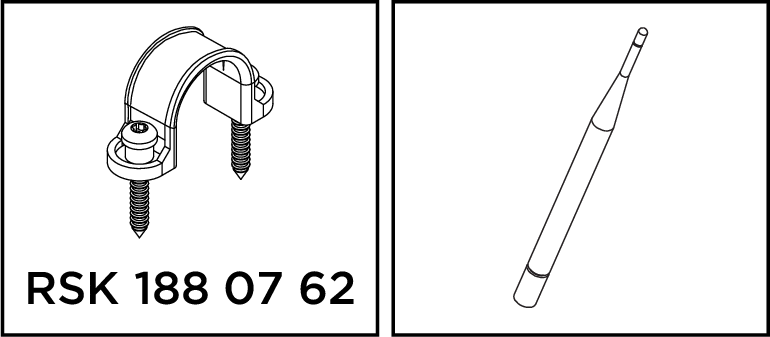

Tuyaux et raccords
 |
Tuyau PEX avec conduit Ø25 mm, pour l’arrivée d’eau chaude et froide
Câble d’alimentation avec conduit Ø16 mm
Ancres
Raccordez le tuyau de vidange au Boîtier mural.

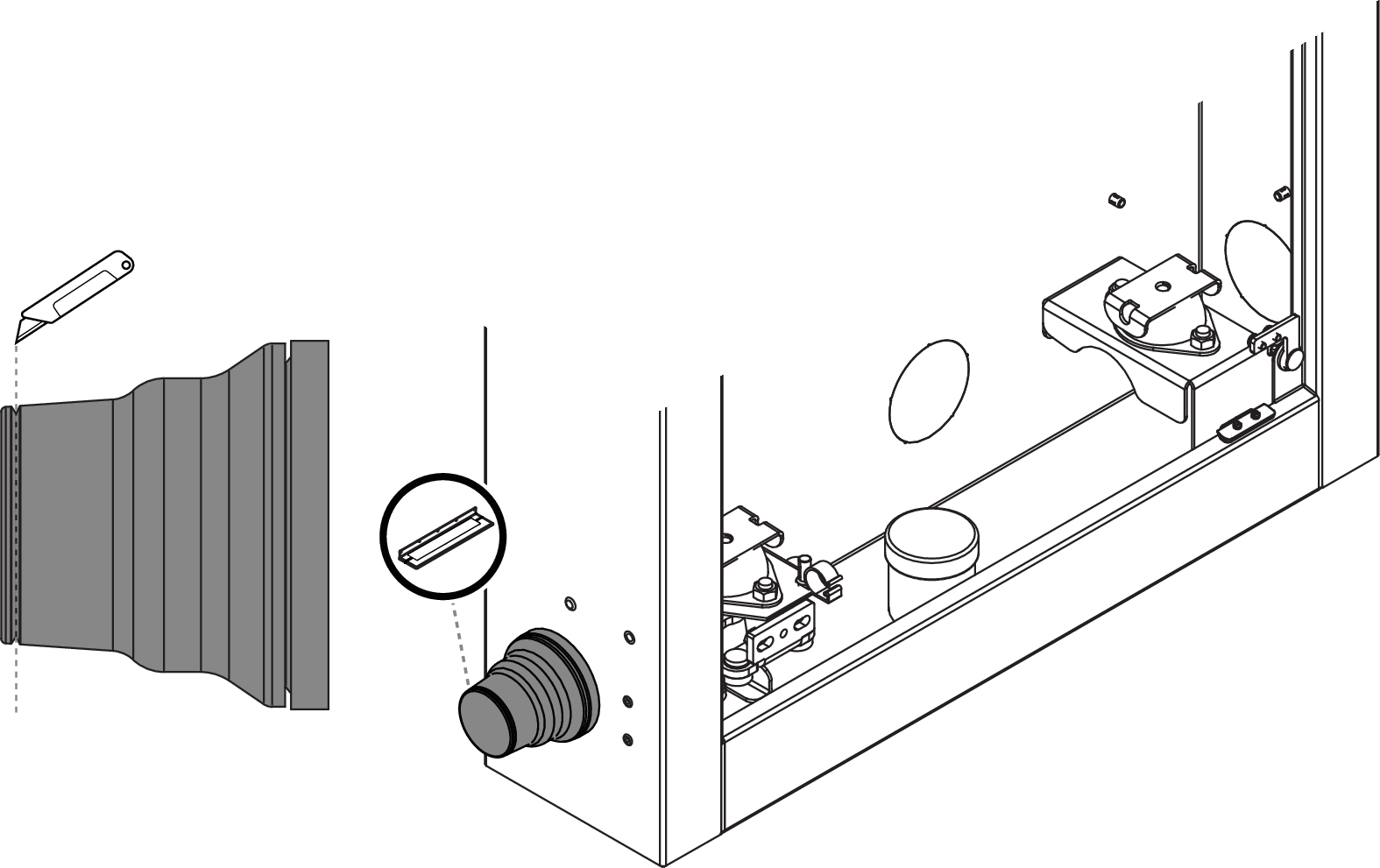

Découpez le joint de traversée de tuyau afin qu’il s’adapte au tuyau d’évacuation (50 mm).

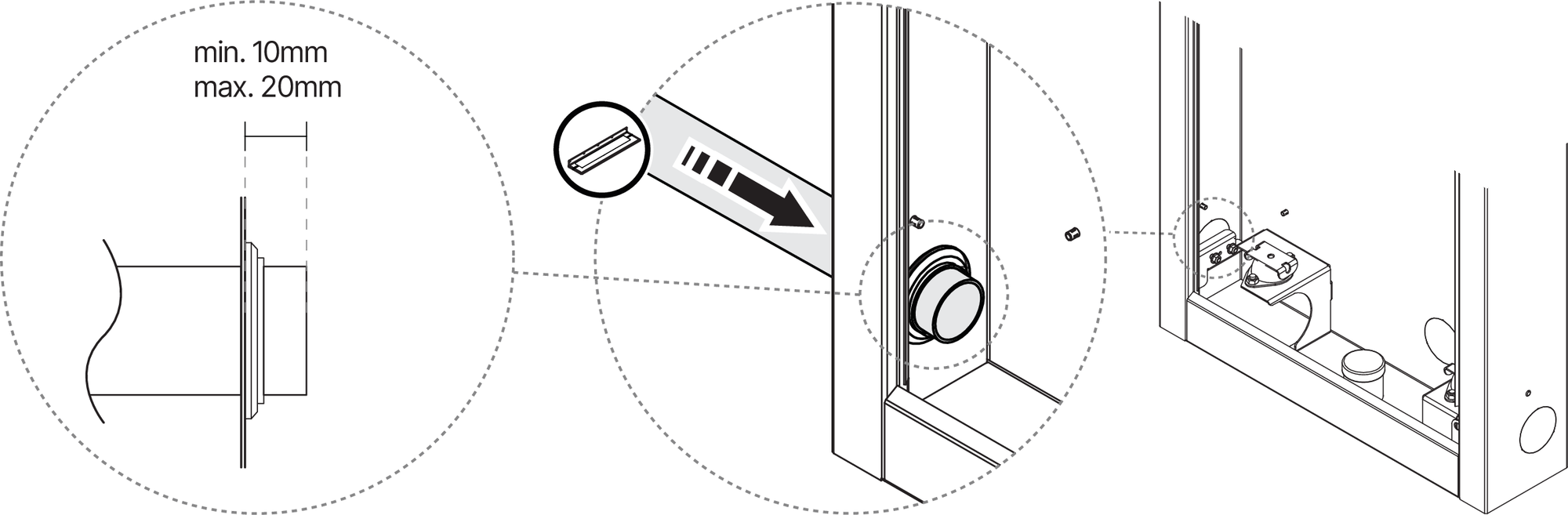

Insérez le tuyau d’évacuation dans le boîtier mural.

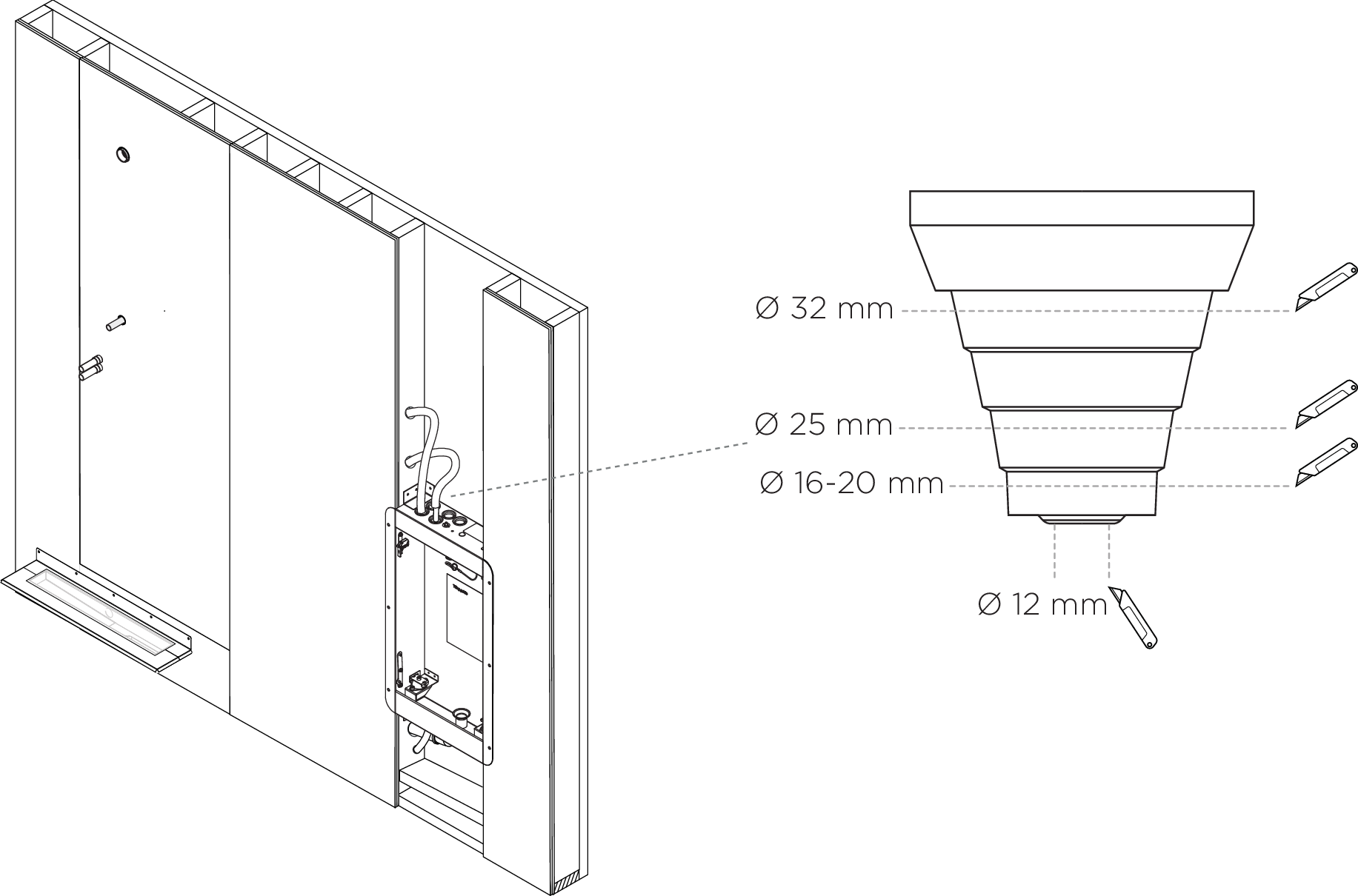

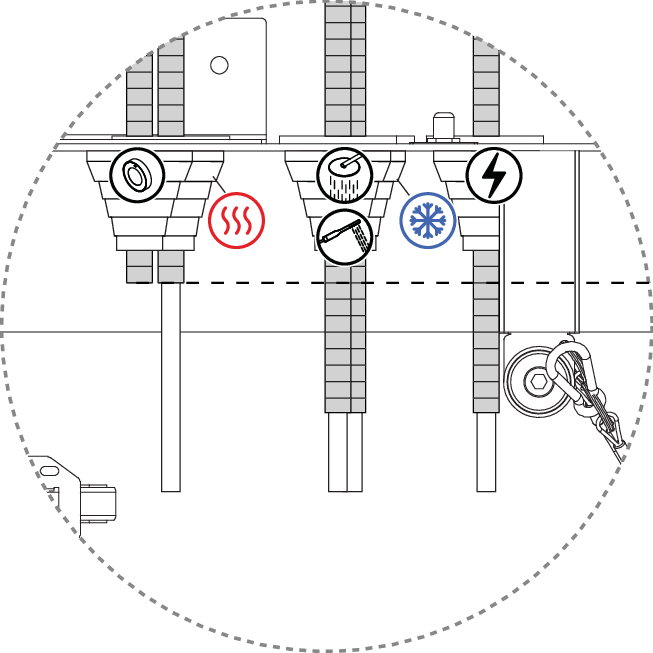

Coupez les cônes en fonction du diamètre du conduit.

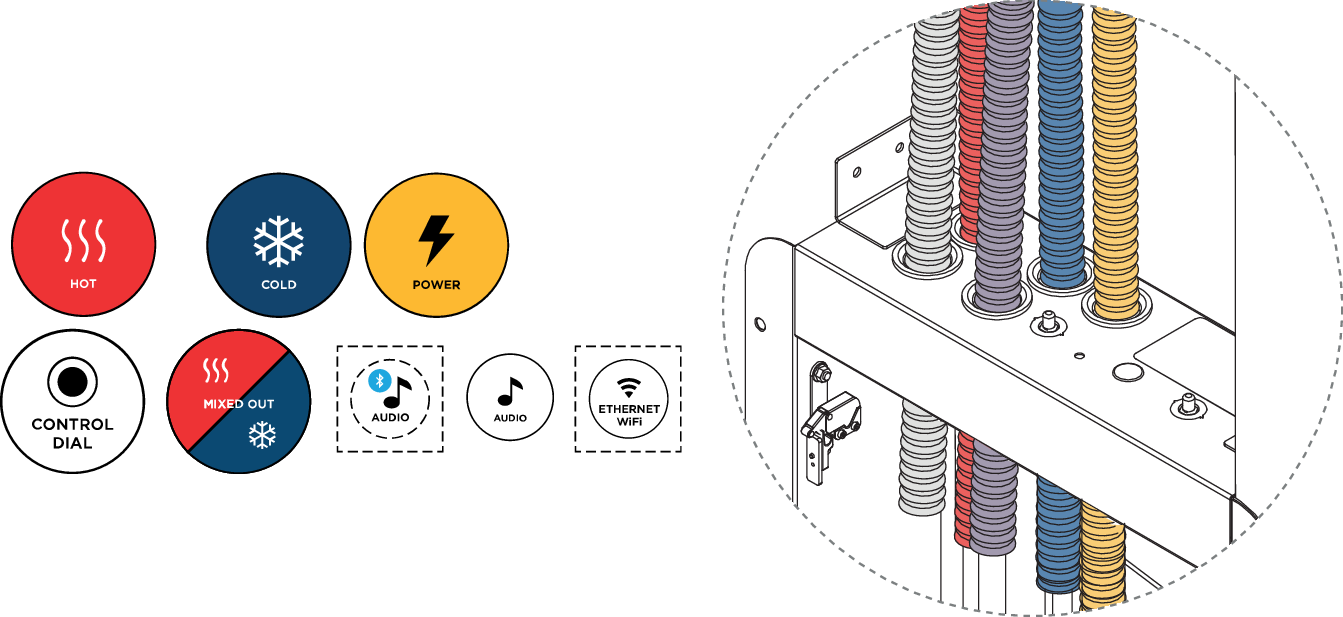

Dessinez les tuyaux à la bonne position dans le Boîtier mural.
Coupez les gaines et les tuyaux PEX.
Avis
La longueur du PEX peut être ajustée en fonction du raccord choisi et installé ultérieurement.

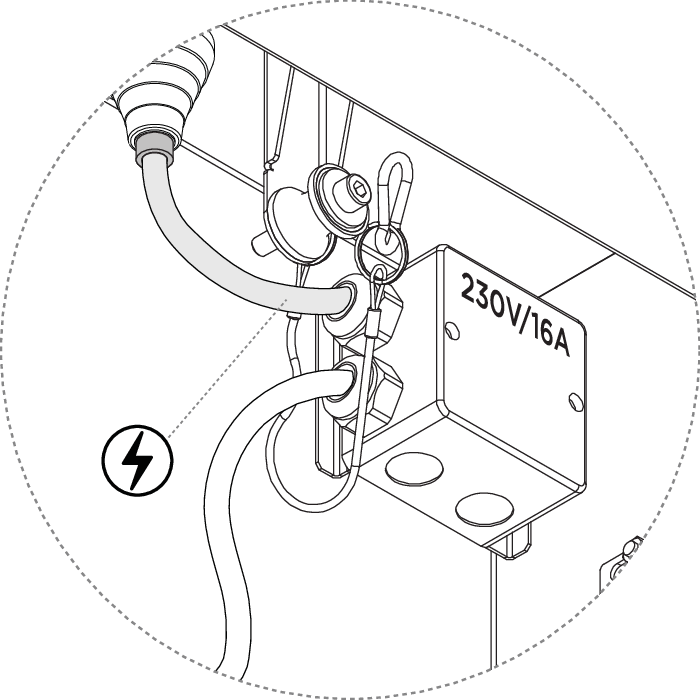

Branchez le câble électrique à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

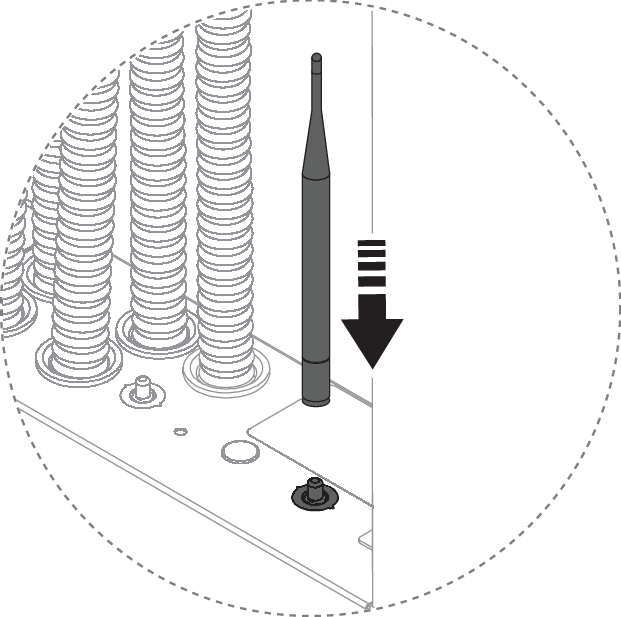

Installez l’antenne Wi-Fi. Si vous utilisez une connexion Ethernet, reportez-vous à l’étape suivante.
Uniquement valable pour l’installation Ethernet orbitale

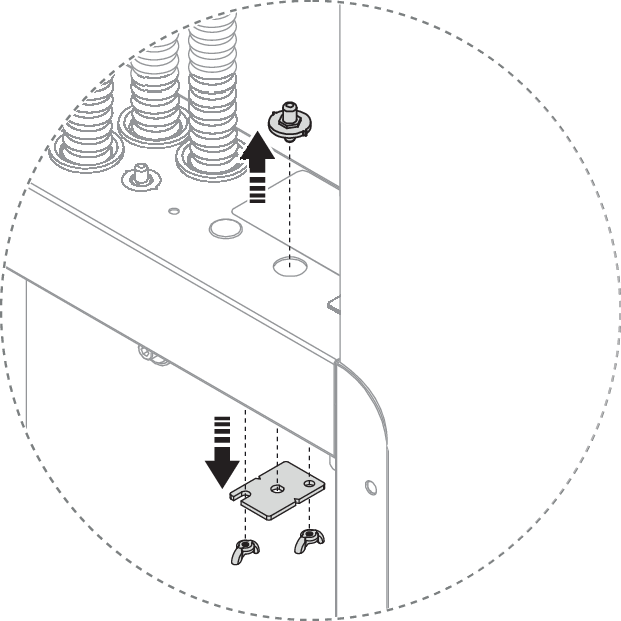

Dévissez le support d’antenne.

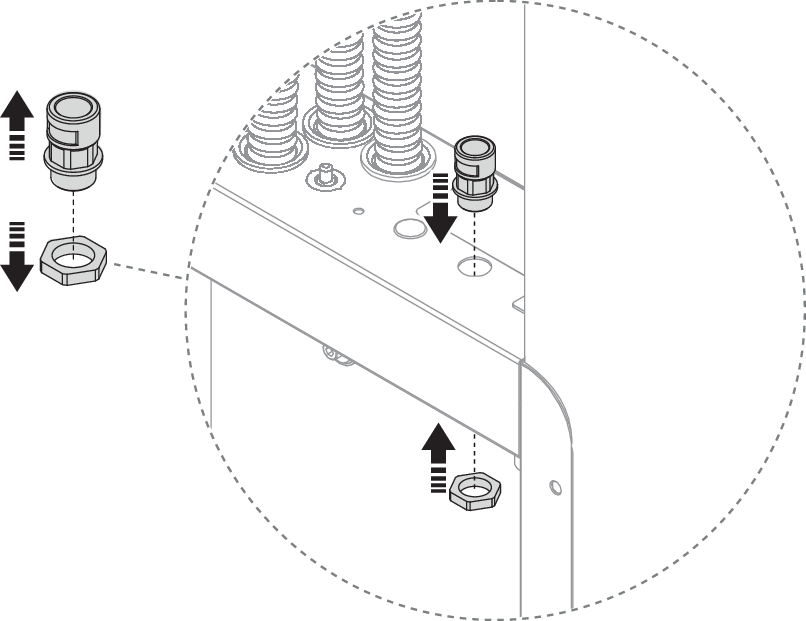

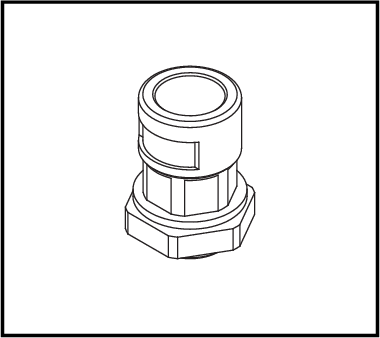

Installez le connecteur Ethernet.

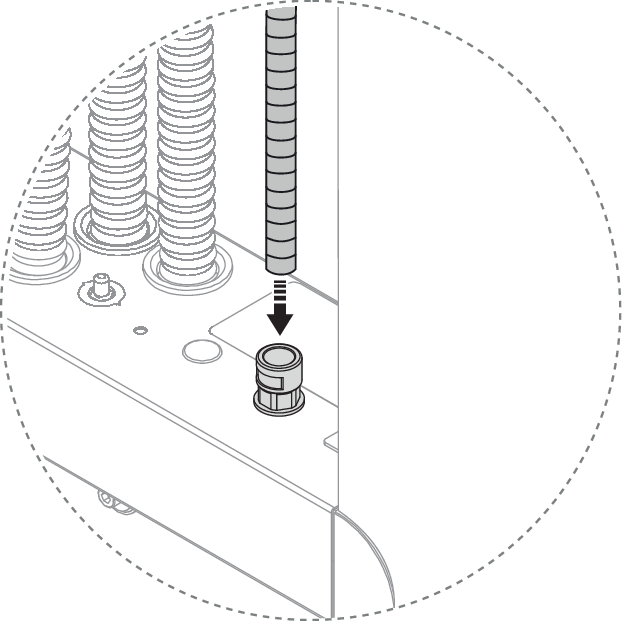

Branchez le tuyau sur le raccord.
 |

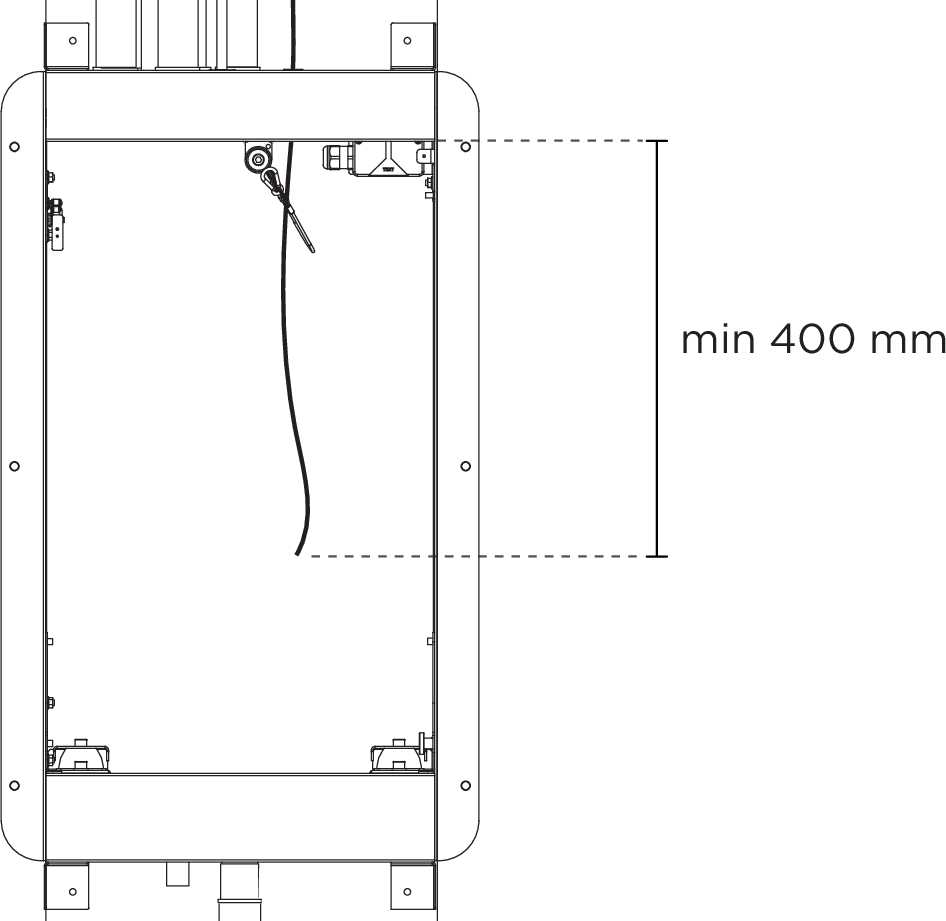

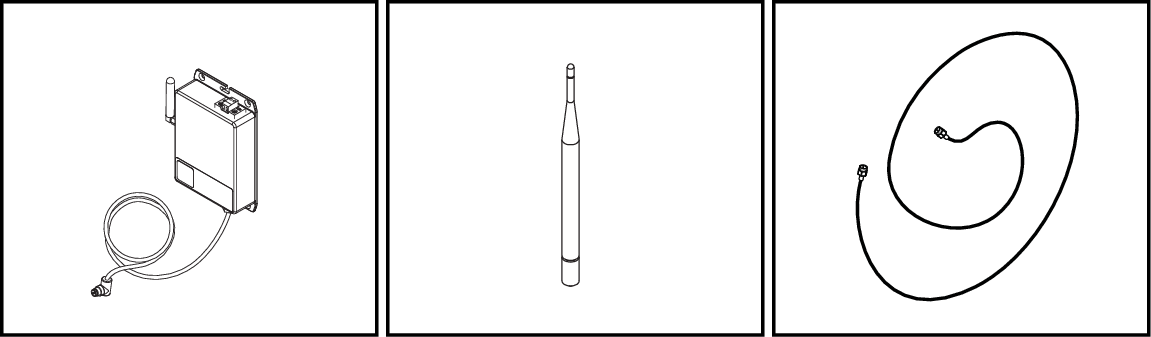

Coupez le câble du haut-parleur pour atteindre l’amplificateur, à au moins 400 mm.
Dénudez le câble du haut-parleur et fixez-le à l’amplificateur.

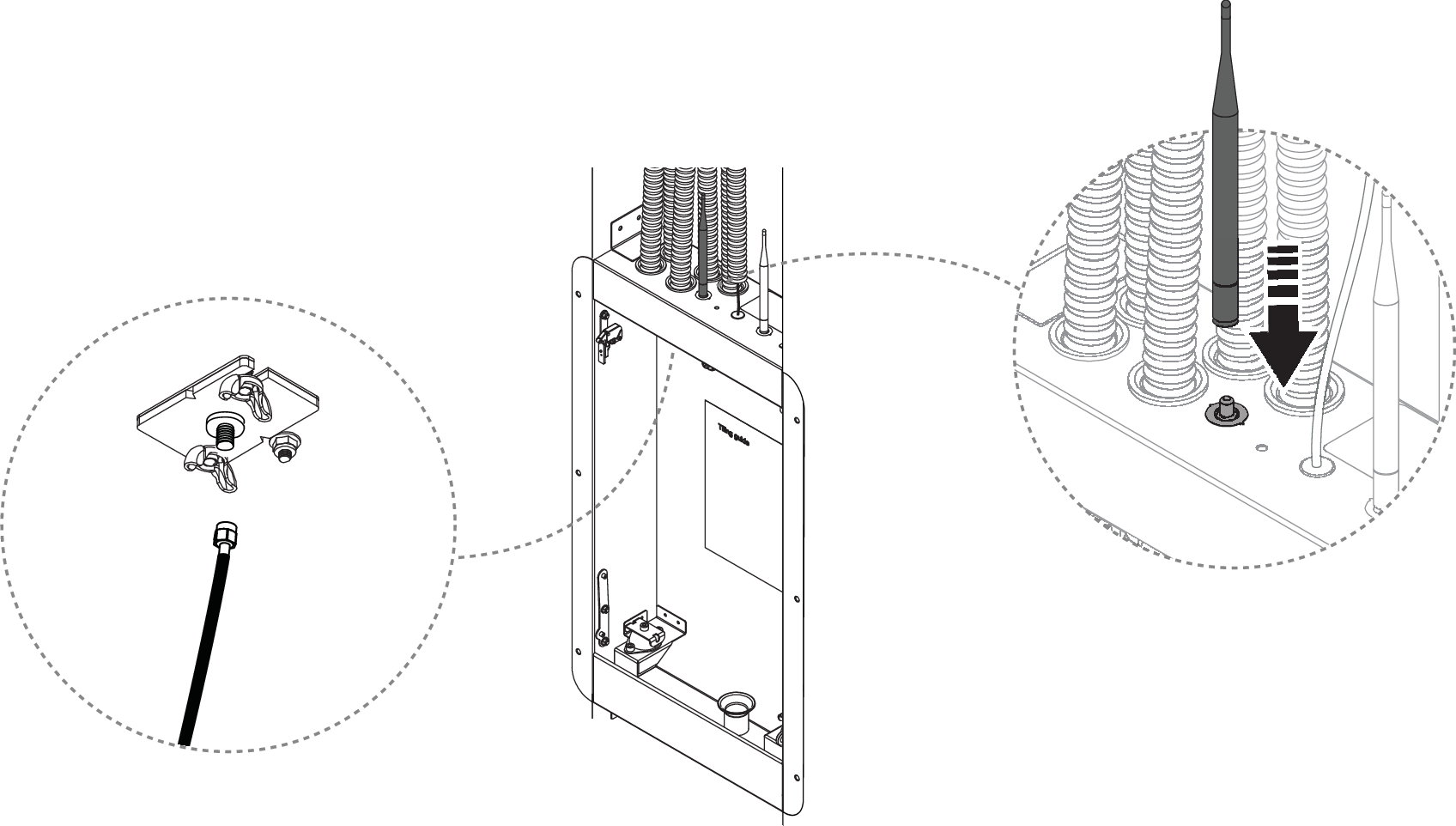

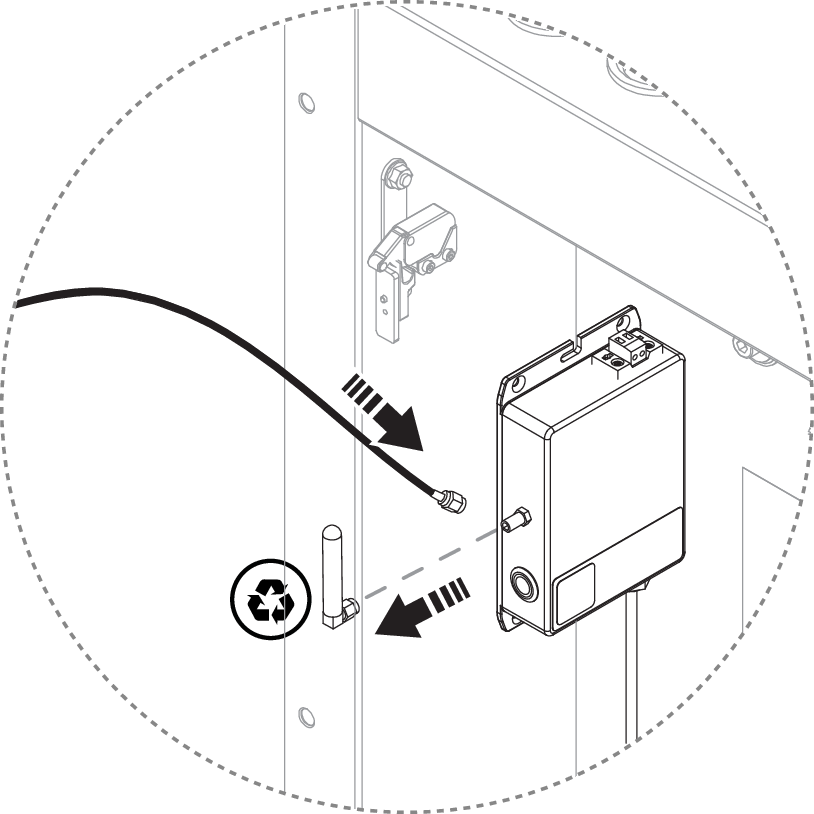

Déposer l’antenne de socle de l’amplificateur et remplacez-la par le câble d’antenne.
Connectez l’autre partie du câble d’antenne à l’antenne bâton et fixez l’antenne sur le Boîtier mural.
Montez l’amplificateur dans le Boîtier mural en desserrant l’écrou du support inférieur et en vissant l’amplificateur dans le support supérieur. Fixez l’écrou inférieur et serrez-le.
