Installation de la molette de réglage

Ne retirez pas le couvercle de protection du Control Dial tant que l’installation n’est pas terminée.

Coupez le conduit au ras de la surface du carrelage.
Mettez le support au même niveau et assurez-vous qu’il est centré sur le trou du mur. Mesurez et marquez les trous extérieurs.
Percez 4 trous aux emplacements indiqués et montez le support à l’aide des vis fournies.
Attention
- Percez uniquement à travers la dalle elle-même, pas plus profondément.
- Scellez les trous de perçage conformément aux règles de l’industrie. Voir la section Fixations d’étanchéité en zone humide pour plus d’informations.
x4
Vis TX A4 (38 mm)

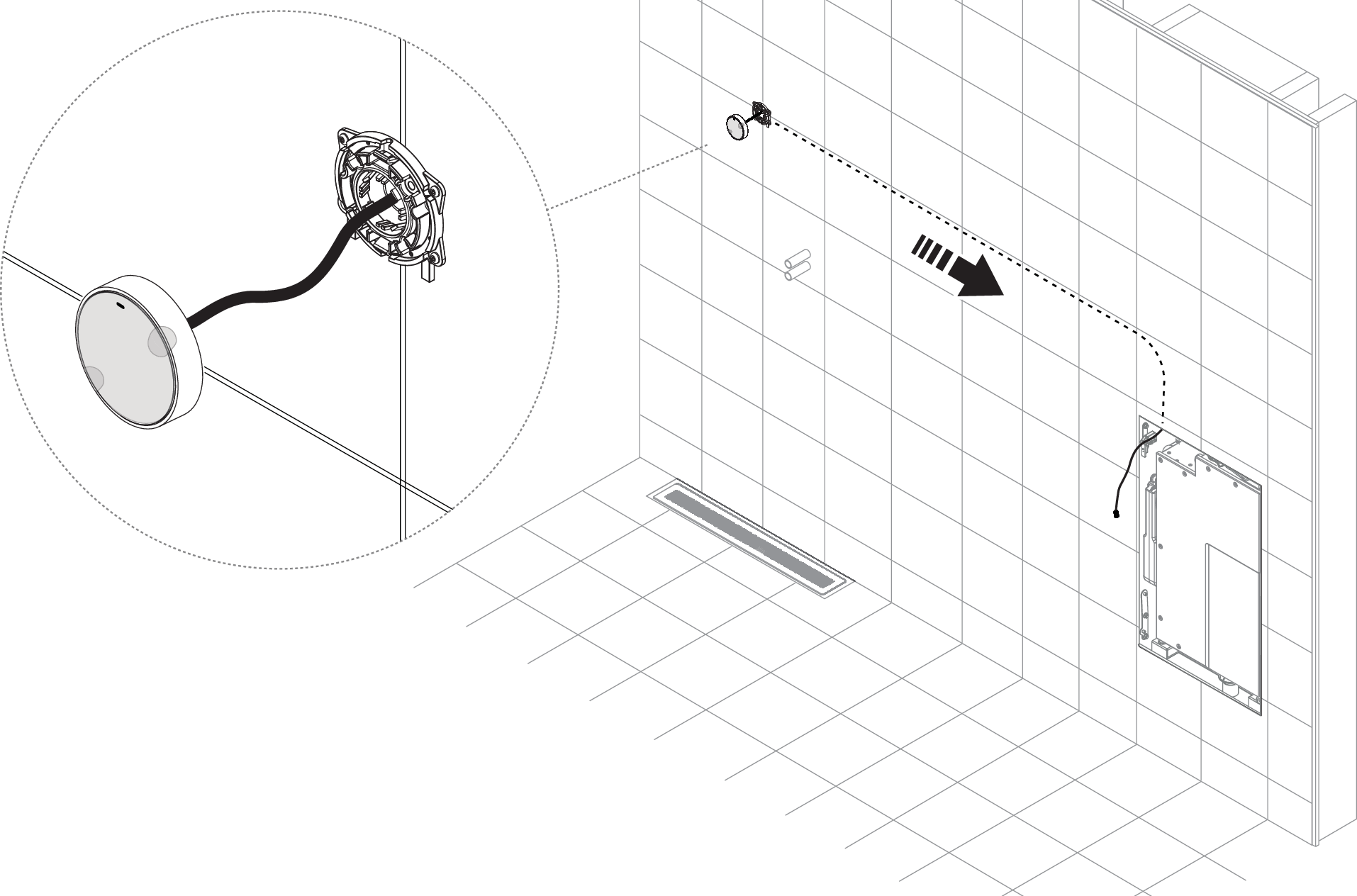

Branchez le câble Control Dial à la rallonge.
Tirez le câble à travers le conduit.
Avis
Il est recommandé d’utiliser du ruban de tirage pour acheminer les câbles à travers les tuyaux.
Avant le montage, positionnez le Control Dial conformément au « repère supérieur ». Encliquetez le sur Control Dial le support et assurez-vous d’aligner les supports conformément aux flèches.
Connectez le câble Control Dial au connecteur rouge. Poursuivez en connectant le câble du Sensor Tank au connecteur bleu.
Attention
Assurez-vous d’avoir un alignement correct entre la clavette et la fente dans les connecteurs. Cette opération doit être effectuée avec précaution pour éviter d’endommager les broches. Assurez-vous que l'anneau de verrouillage s’enclenche et que le connecteur est verrouillé.
Uniquement valable pour Orbital Audio l’installation
Connectez le câble de l’amplificateur au connecteur jaune.
