Orbital Shower Possibilités d’installation

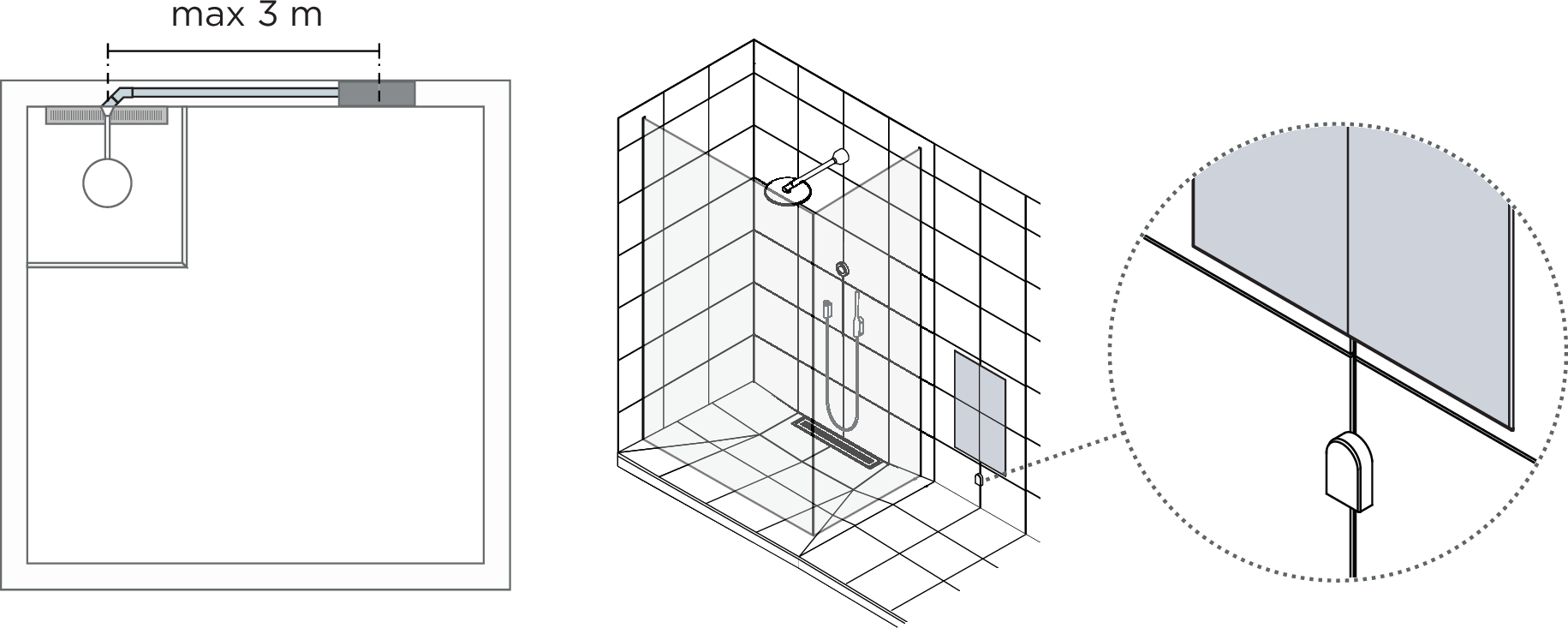

Le système Orbital Hatch Tiled peut être installé dans la salle de bains (à l’intérieur ou à l’extérieur de la zone de douche) ou dans une pièce adjacente. La distance entre le centre du Orbital Shower Core et le centre de l’unité d’évacuation peut être de 3 000 mm maximum.
Les coudes éventuels dans les gaines et conduits allant vers et depuis le Orbital Shower noyau doivent être réalisés à l’aide d’angles de 45°. Par exemple, pour obtenir un coude de 90°, deux coudes de 45° doivent être utilisés. Lors de l’installation du Orbital Shower, il ne faut pas utiliser plus de six coudes de 45° (trois coudes de 90° au maximum) au total. Ces limitations s’appliquent aux pliages horizontaux et verticaux.
Le tuyau d’évacuation doit sortir à l’intérieur de la salle de bains. Si Orbital Shower Core est installé dans la salle de douche, placez également la sortie du tuyau d’évacuation à cet endroit. Sinon, placez la sortie du tuyau à l’extérieur de la salle de douche.
 |
Note

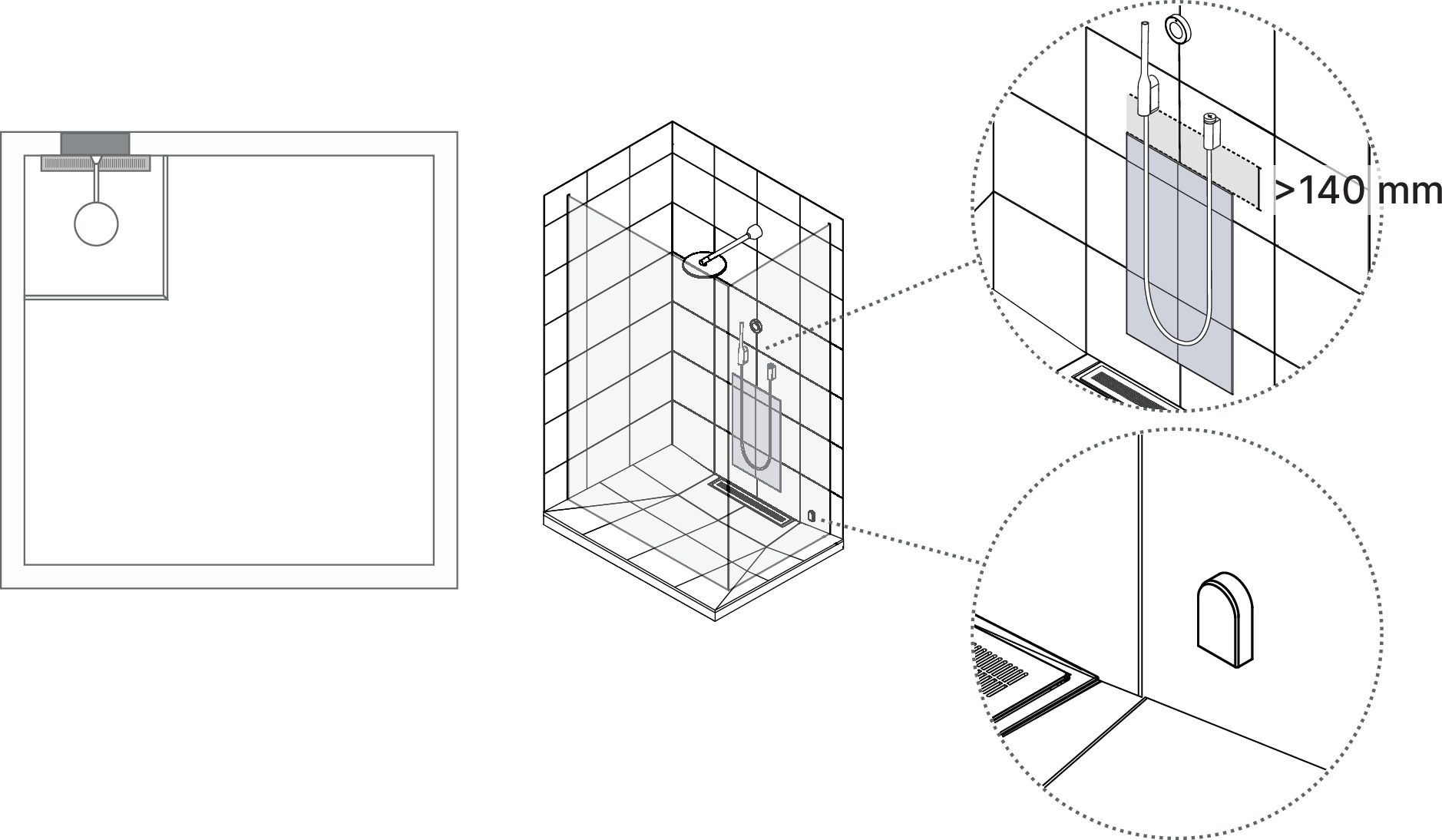

Lors de l’installation de Orbital Shower Core directement sous l'inverseur et la douchette :
La distance entre le haut de la porte et le bas du déviateur doit être d’au moins 140 mm, afin de s’assurer que la porte peut être inclinée en position ouverte.
Nous recommandons de placer la dérivation à droite du support de douchette pour garantir un espace suffisant pour les connexions au l’Orbital Shower Core.
 |
