Installation

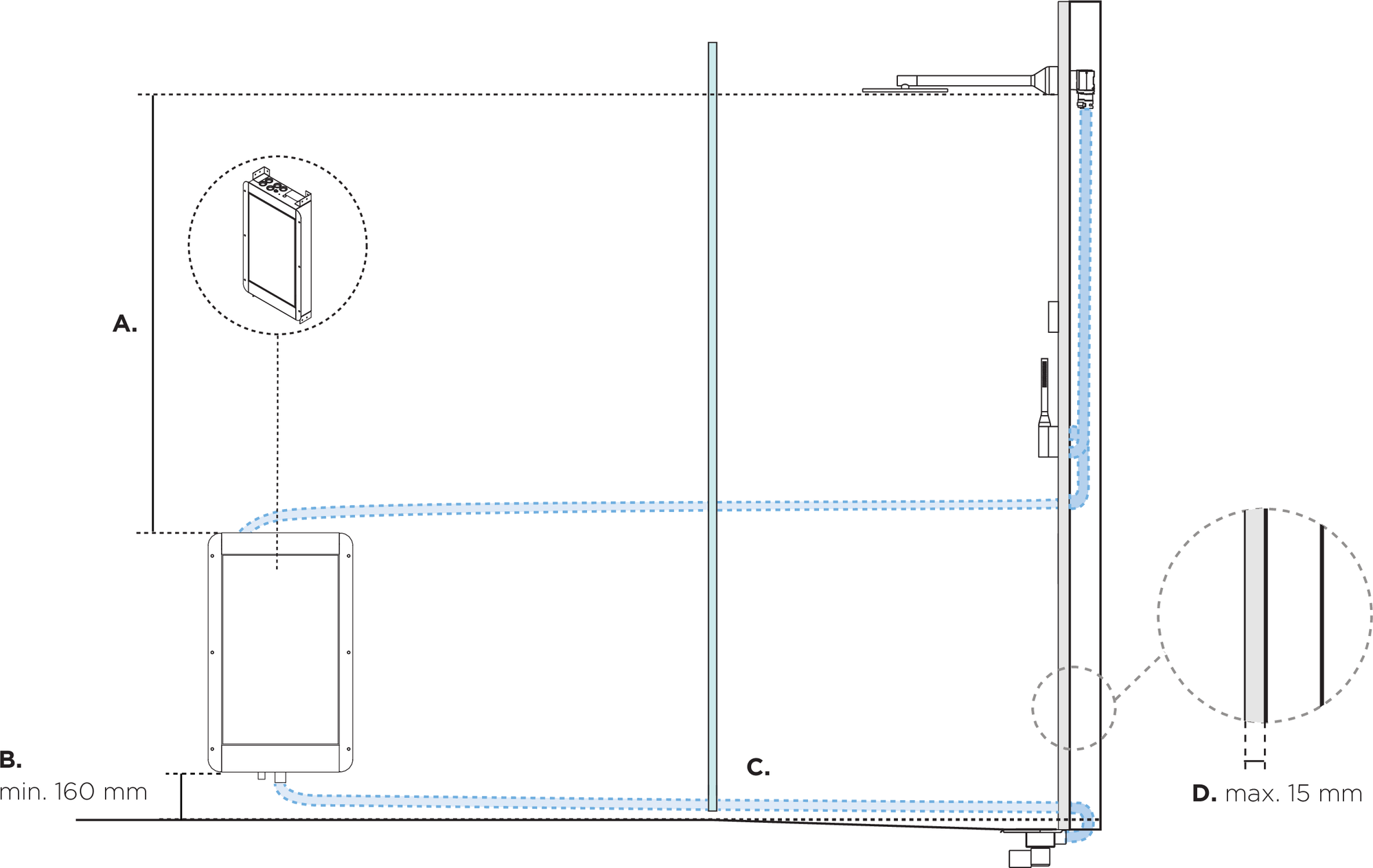

Les contraintes suivantes s’appliquent à la configuration des composants du système :

A. Le haut du Boîtier muraldoit être placé plus bas que le bas de la douchette.

B. Le Boîtier mural doit être placé à au moins 160 mm au-dessus du niveau du sol fini.

C. La tuyauterie entre Orbital Shower Core et l’unité de vidange doit être construite avec une pente vers l’unité de vidange et une distance maximale de 3 000 mm.

D. L’épaisseur totale des matériaux de surface des murs ne doit pas dépasser 15 mm (par ex. carrelage de 10 mm + colle pour carrelage de 5 mm).*

*Notez que le poids de la porte est de 4 kg, ce qui donne un poids approximatif de 8 kg avec des dalles de 5 mm et de 11 kg avec des dalles de 10 mm.
