Installation

[en] Install Control Dial

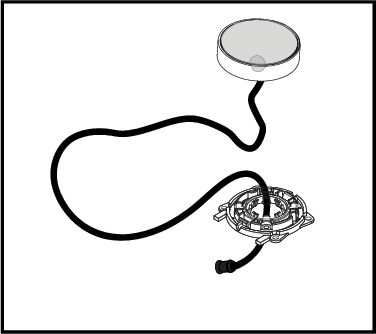

210420_R3_OPU_comp_overview.eps

Avis

Ne retirez pas le couvercle de protection du Control Dial tant que l’installation n’est pas terminée.

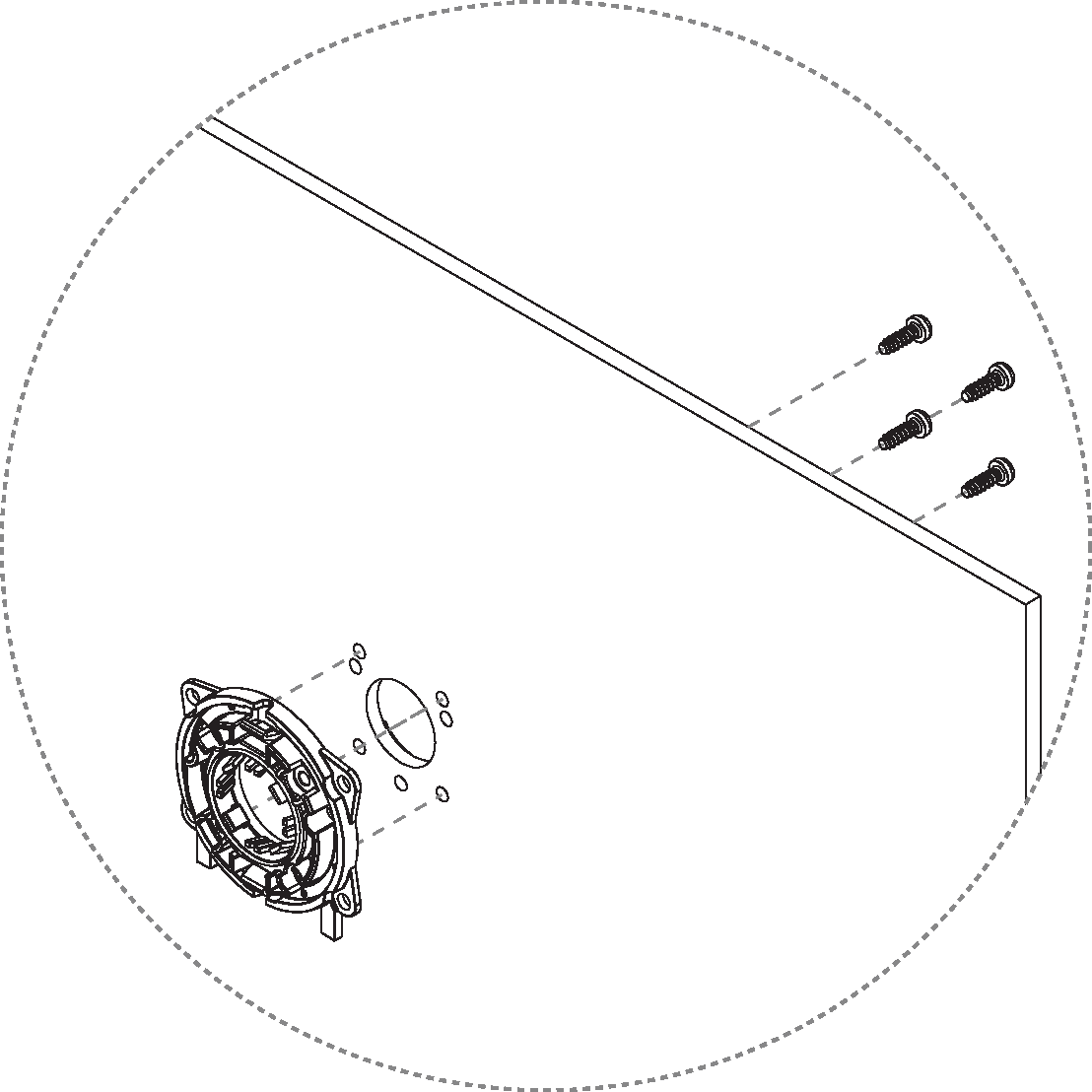

  1. [en] Secure the bracket using the four screws provided.

    221123_R3_Panel_Shower_Unit_inst_control_dial_mount.eps

    [en] x4

    [en] Plastite screw

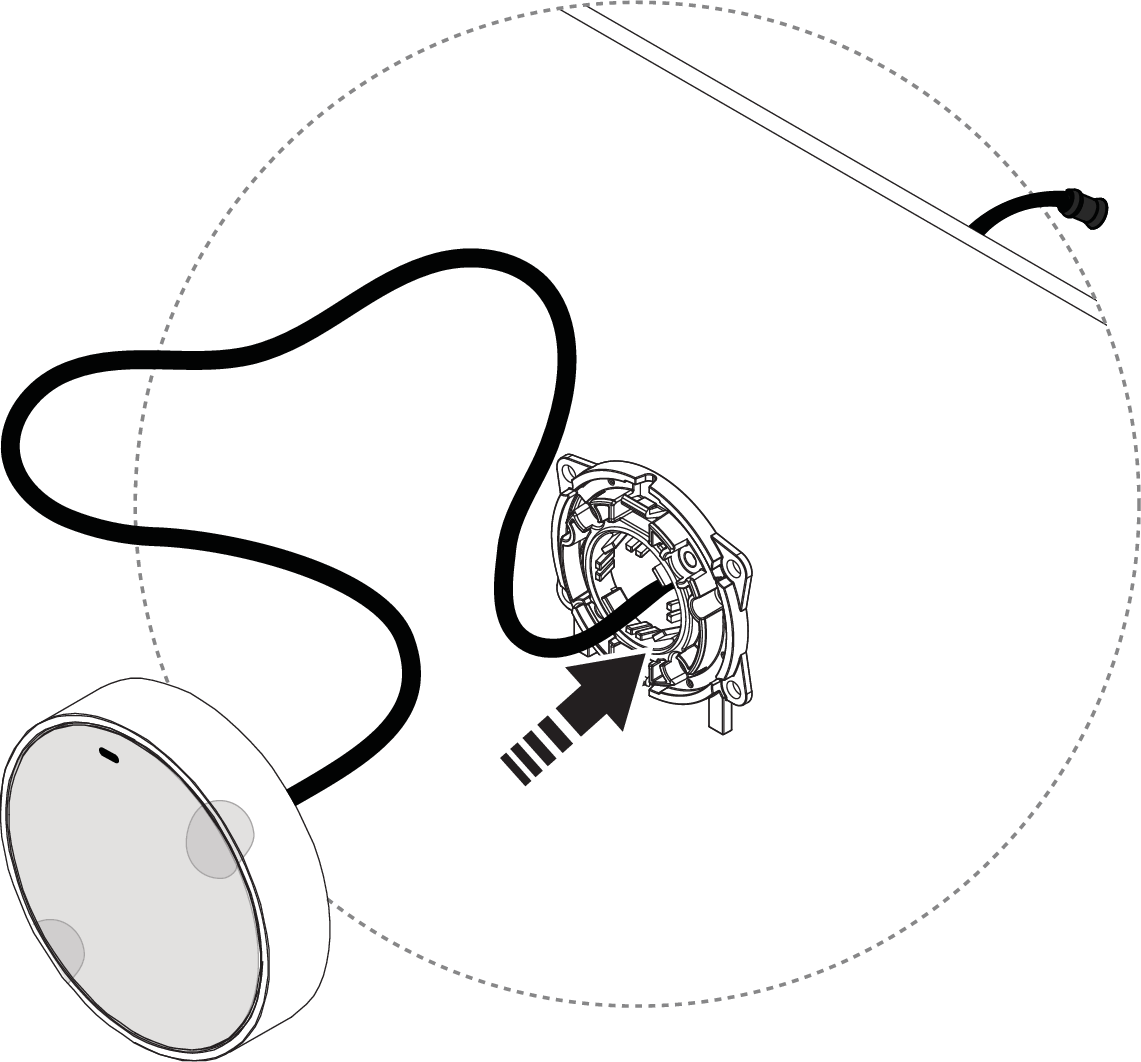

  2. [en] Draw the cable through the bracket and the door.

    221110_Panel_R3_Shower_Unit_inst_control_dial_mount_2.eps

  3. Avant le montage, positionnez le Control Dial conformément au « repère supérieur ». Encliquetez le sur Control Dial le support et assurez-vous d’aligner les supports conformément aux flèches.

    210510_R3_1-04-0063_OPU_wall_mount_Up_direction_no_screws.eps

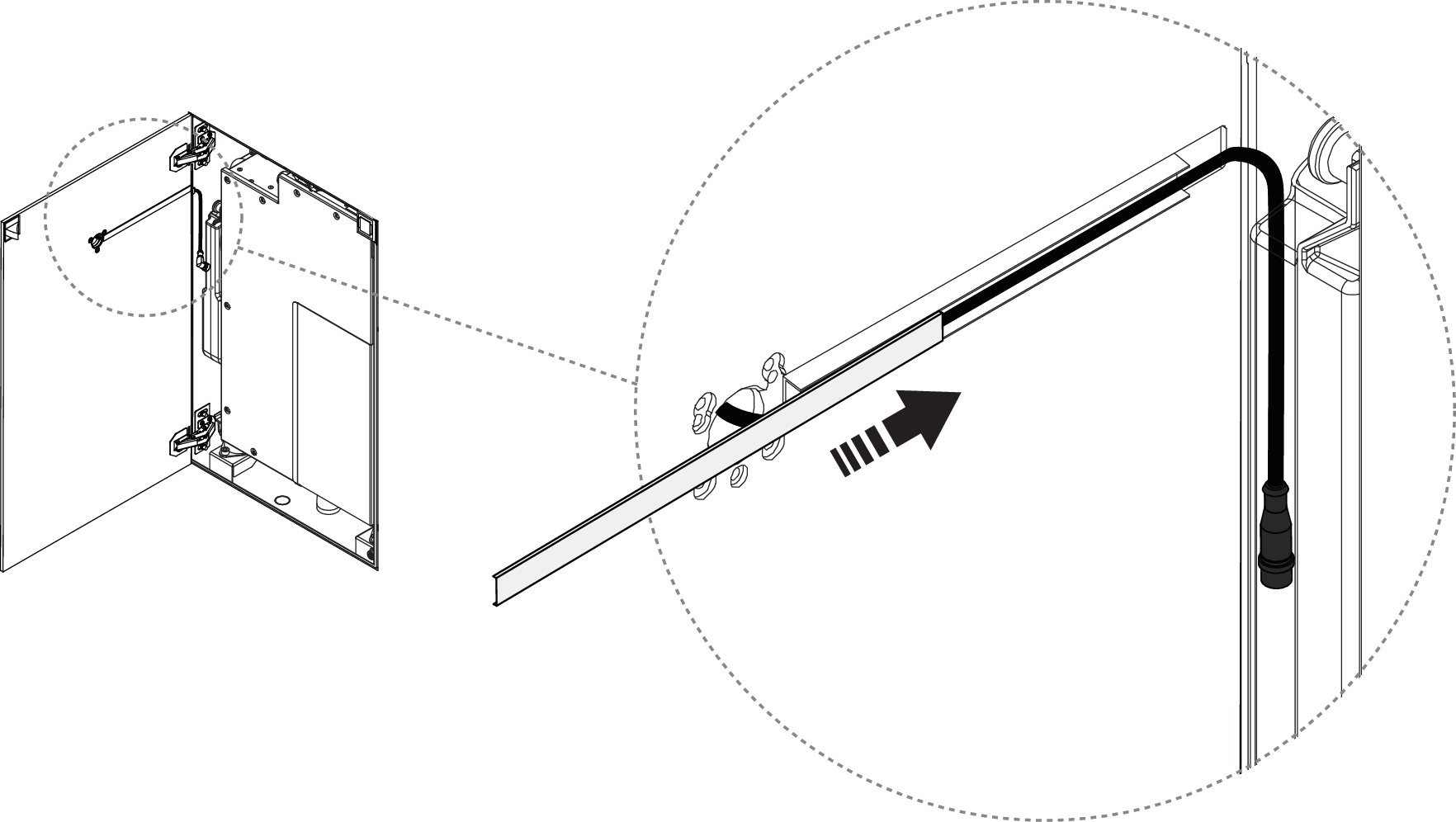

  4. [en] Fit the cable in the channel on the inside of the door.

    210421_R3_Indo_shower_unit_inst_11.eps

  5. Connectez le câble Control Dial au connecteur rouge. Poursuivez en connectant le câble du Sensor Tank au connecteur bleu.

    Attention

    Assurez-vous d’avoir un alignement correct entre la clavette et la fente dans les connecteurs. Cette opération doit être effectuée avec précaution pour éviter d’endommager les broches. Assurez-vous que l'anneau de verrouillage s’enclenche et que le connecteur est verrouillé.

    240315-Connect_sensor_tank_control_dial_and_audio.eps

  6. Uniquement valable pour Orbital Audio l’installation

    Connectez le câble de l’amplificateur au connecteur jaune.

    230619_Connect_Amplifier_to_Core.eps
