Installation

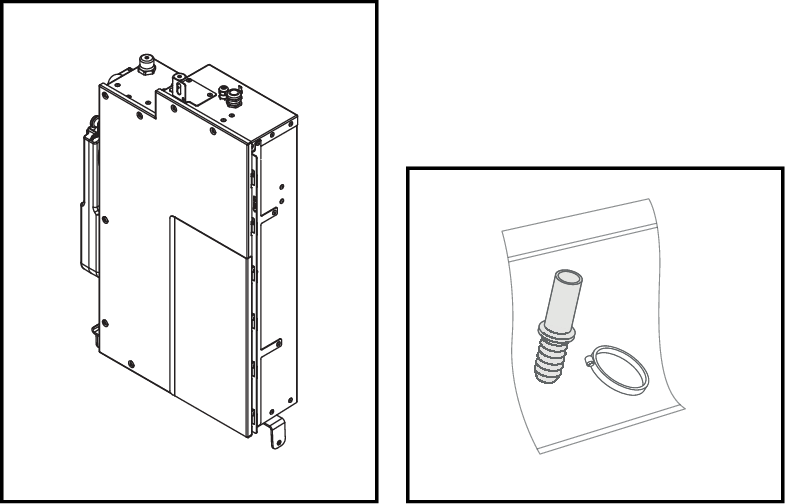

[en] Install Orbital Shower Core
240320_R3_Shower_Unit_core_Hose_kit_comp_overview.eps

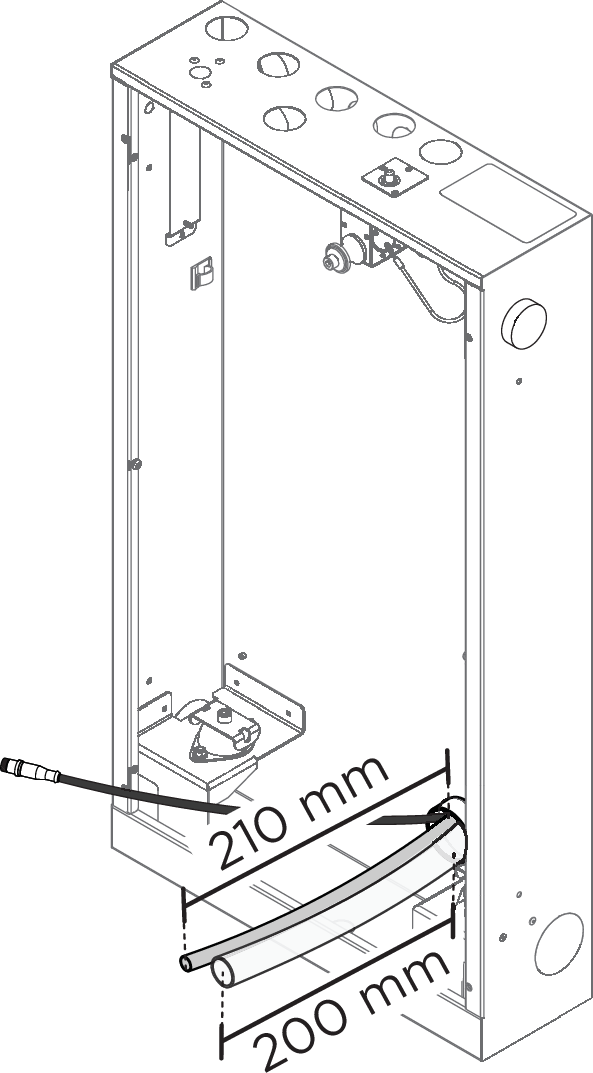

  1. Coupez la durite de recyclage et la durite de rinçage conformément aux mesures indiquées sur le schéma.

    210628_Remote_wall_mount_core_cut_hoses.eps

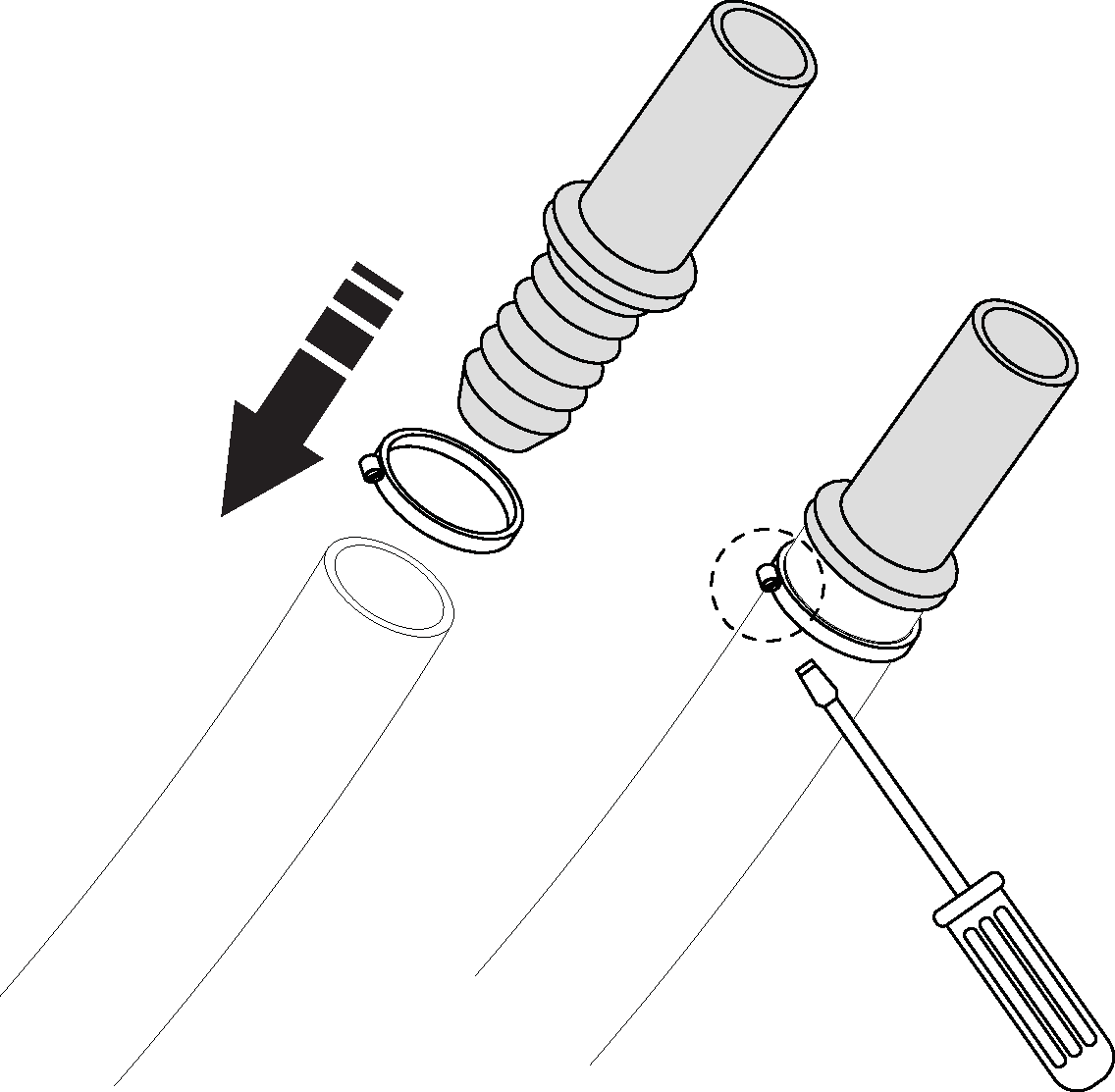

  2. Appliquez de la graisse de montage sur le raccord de flexible séparé, enfoncez-la jusqu’en butée dans le flexible de circulation et serrez-la avec le collier de serrage.

    210507_Install_shower_Unit_Recirc_hose_barbed_nozzle.eps

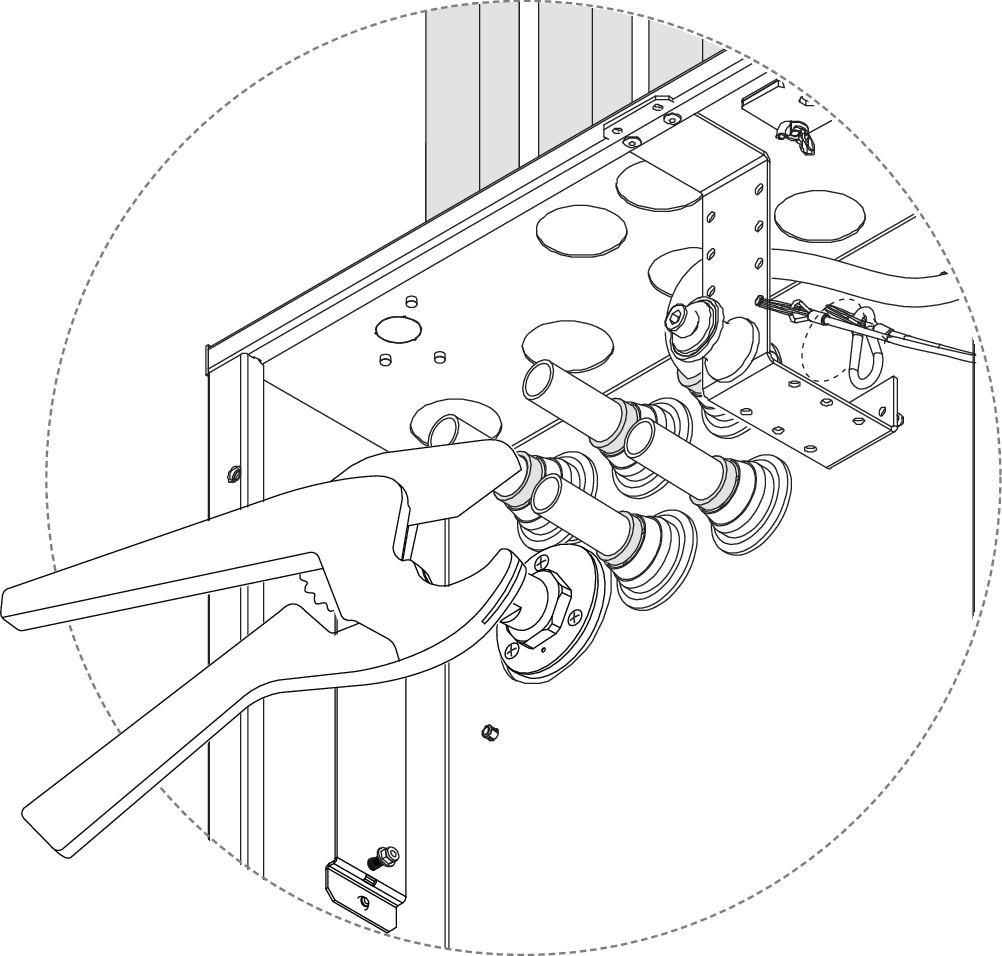

  3. [en] Cut the PEX pipes.

    240320_R3_Cabinet_pipes_and_connection_cut_pipes_millimeter-2.ai

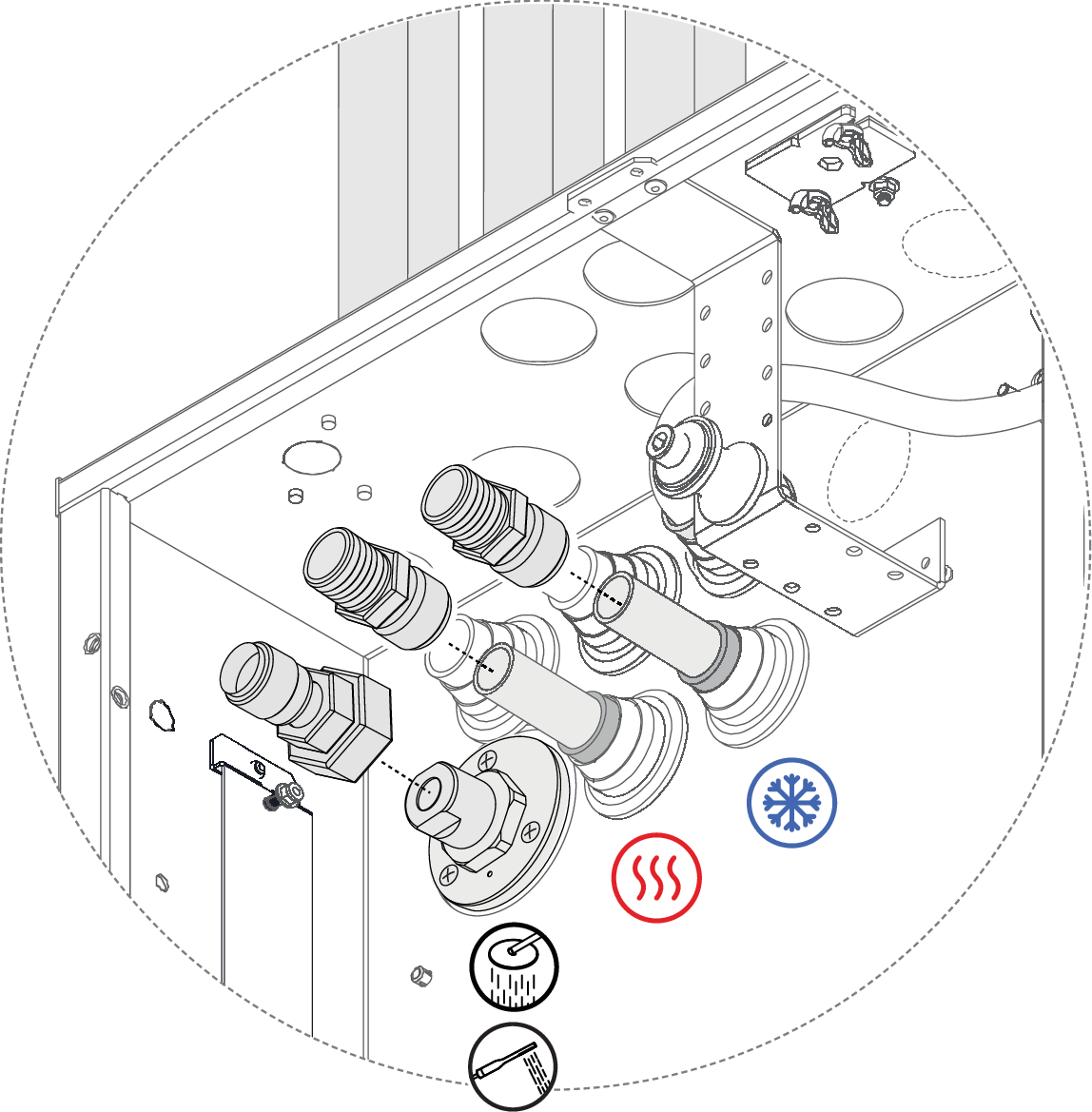

  4. Installez les connecteurs.

    Attention

    • Installez les raccords de flexible conformément aux normes industrielles applicables.

    • Assurez-vous de rincer les débris des conduites d’eau avant de raccorder Orbital Shower Core.

    241211_Hatch_Cabinet_inst_connections_Core.eps

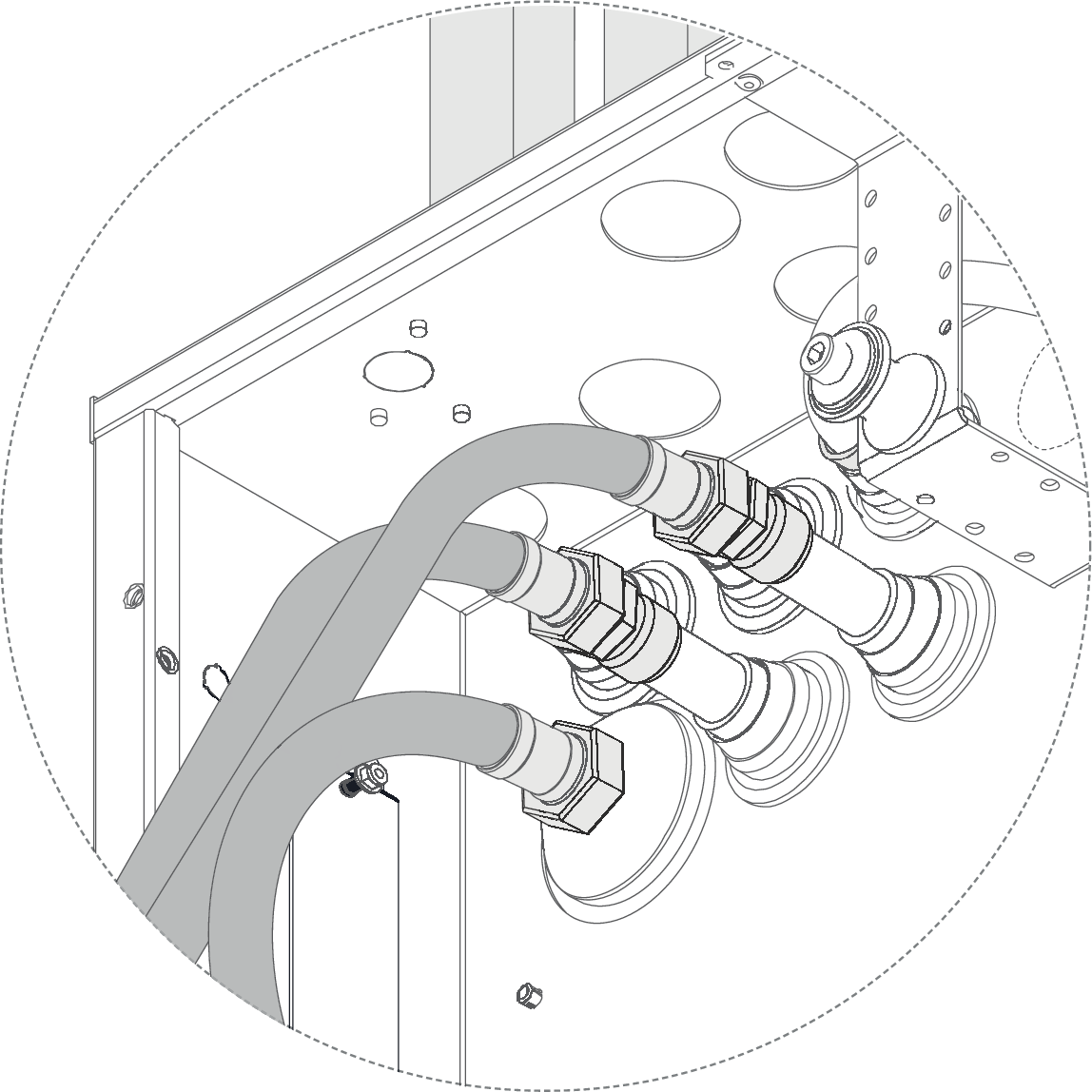

  5. [en] Install flex hoses to the connectors.

    241212_Hatch_Cabinet_inst_connections_hoses_Core.eps

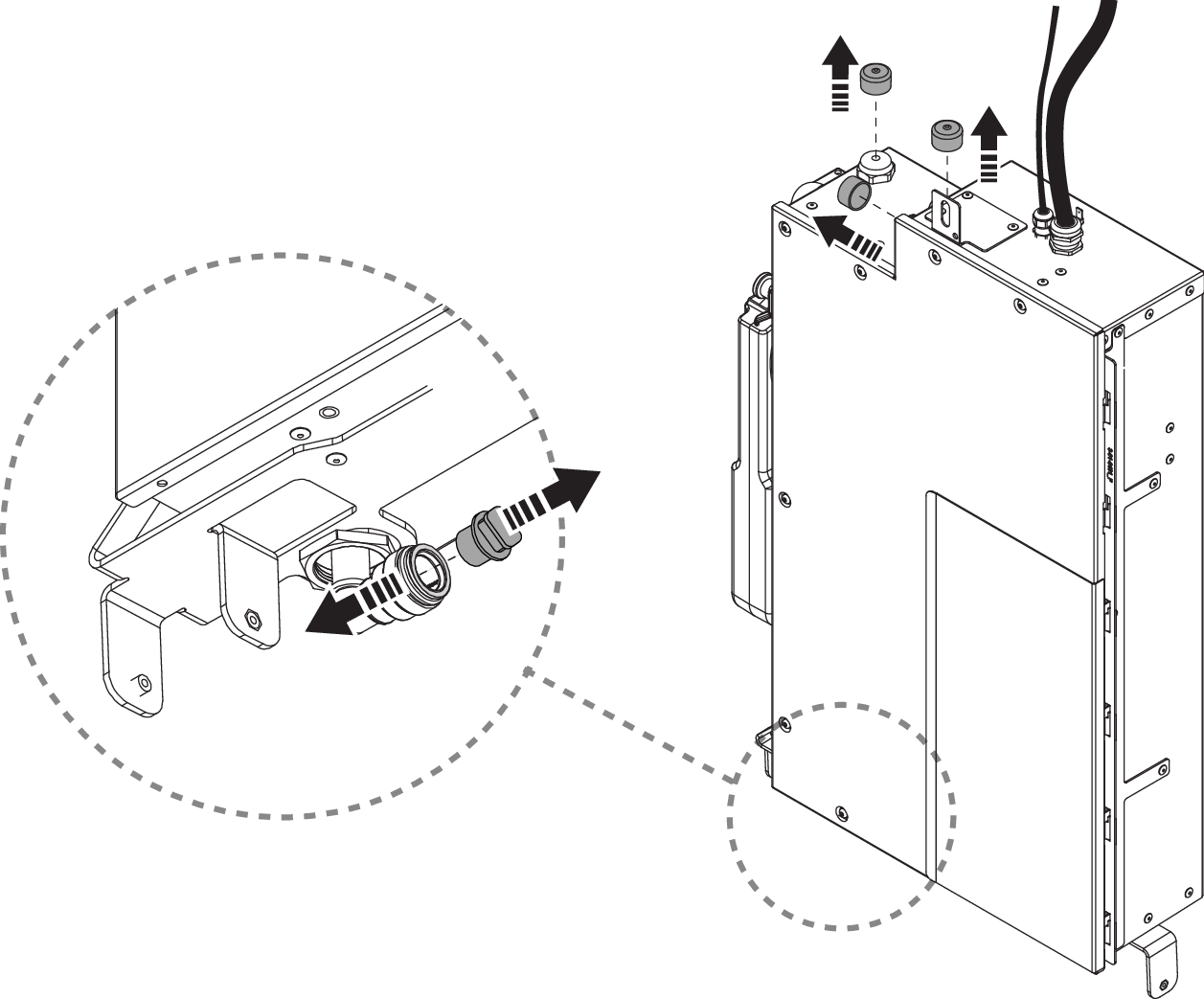

  6. Retirez les quatre bouchons de transport.

    210629_R3_Remove_transport_plug.eps

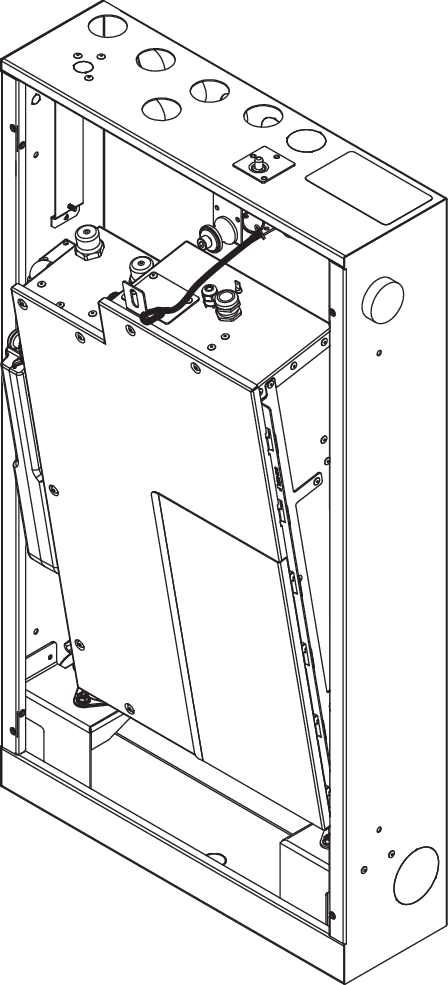

  7. [en] Insert the Core into the Wall Box and attach the safety wire. Keep tilted to enable electrical installation.

    Attention

    • [en] Heavy equipment. Orbital Shower Core weighs approx. 25 kg.

    • [en] Make sure that hoses and cables are not pinched.

    240320_Cabinet_Core_Service_Position.eps

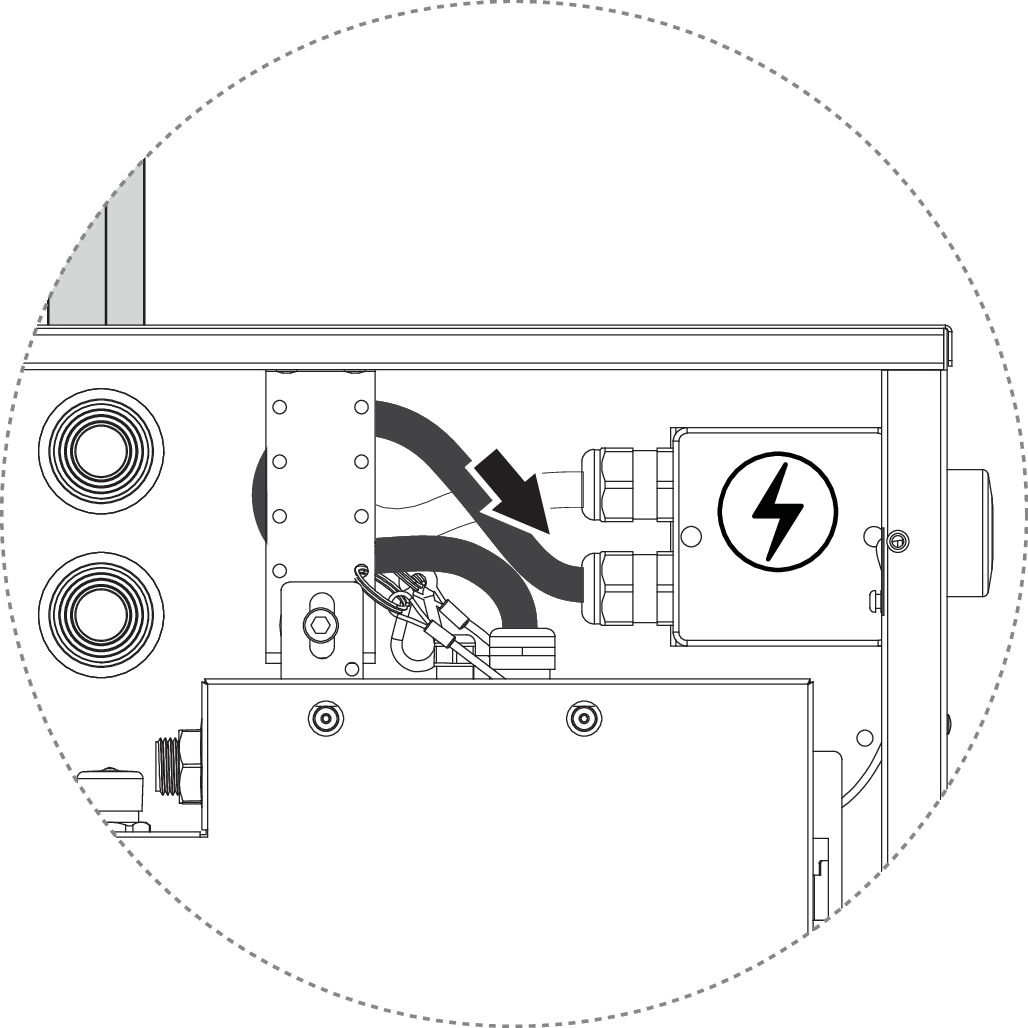

  8. Branchez le câble d’alimentation à la boîte de jonction.

    211103_Cabinet_Electrical_installation.eps
  9. 210630_Remote_Wall-mount_Wifi_antenna_overview.eps

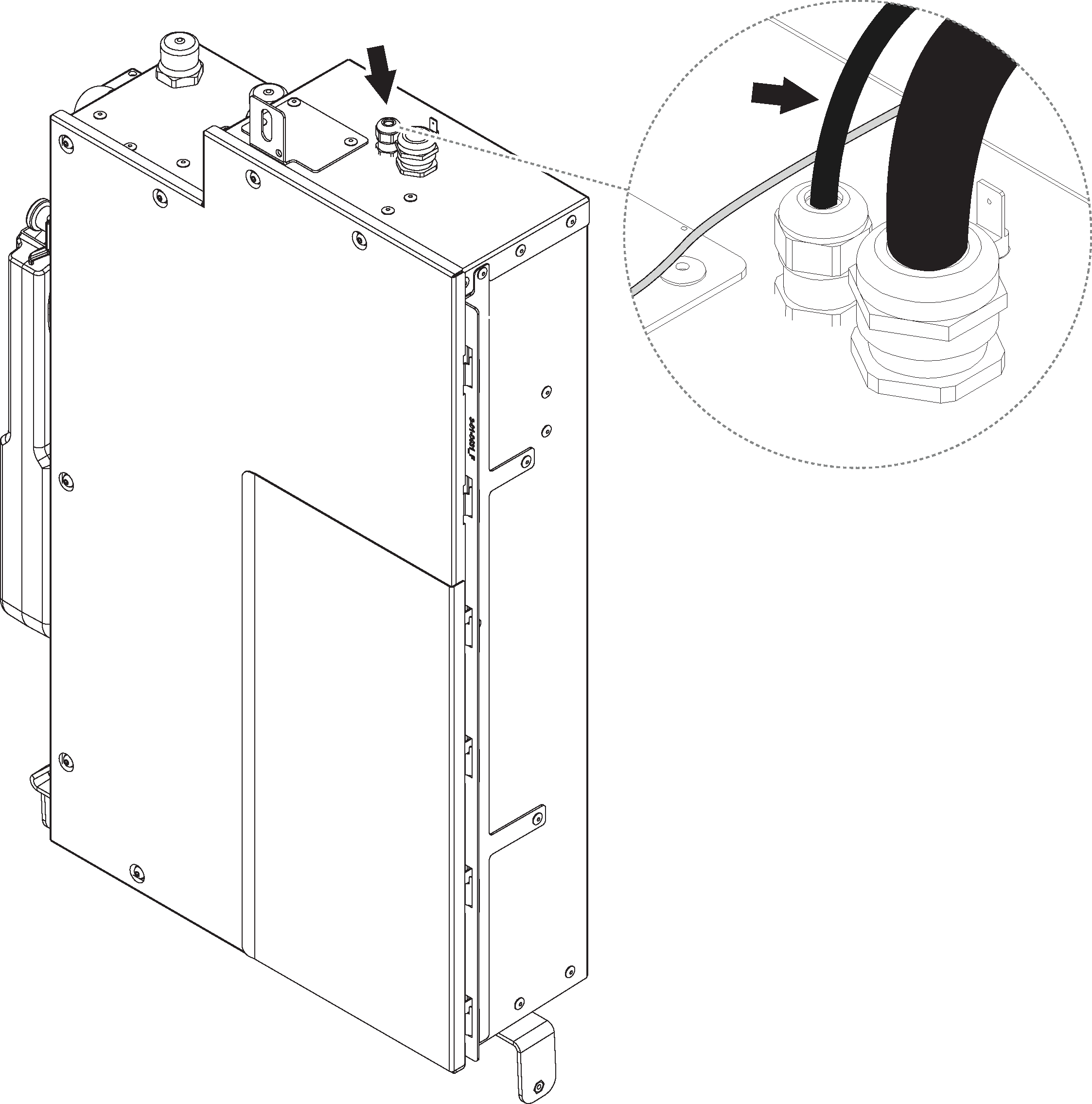

    [en] Connect the Wi-Fi antenna cable to the top of the Core.

    210122_Remote_Cabinet_R3_Wall_mount_Install_wifi_cable.eps

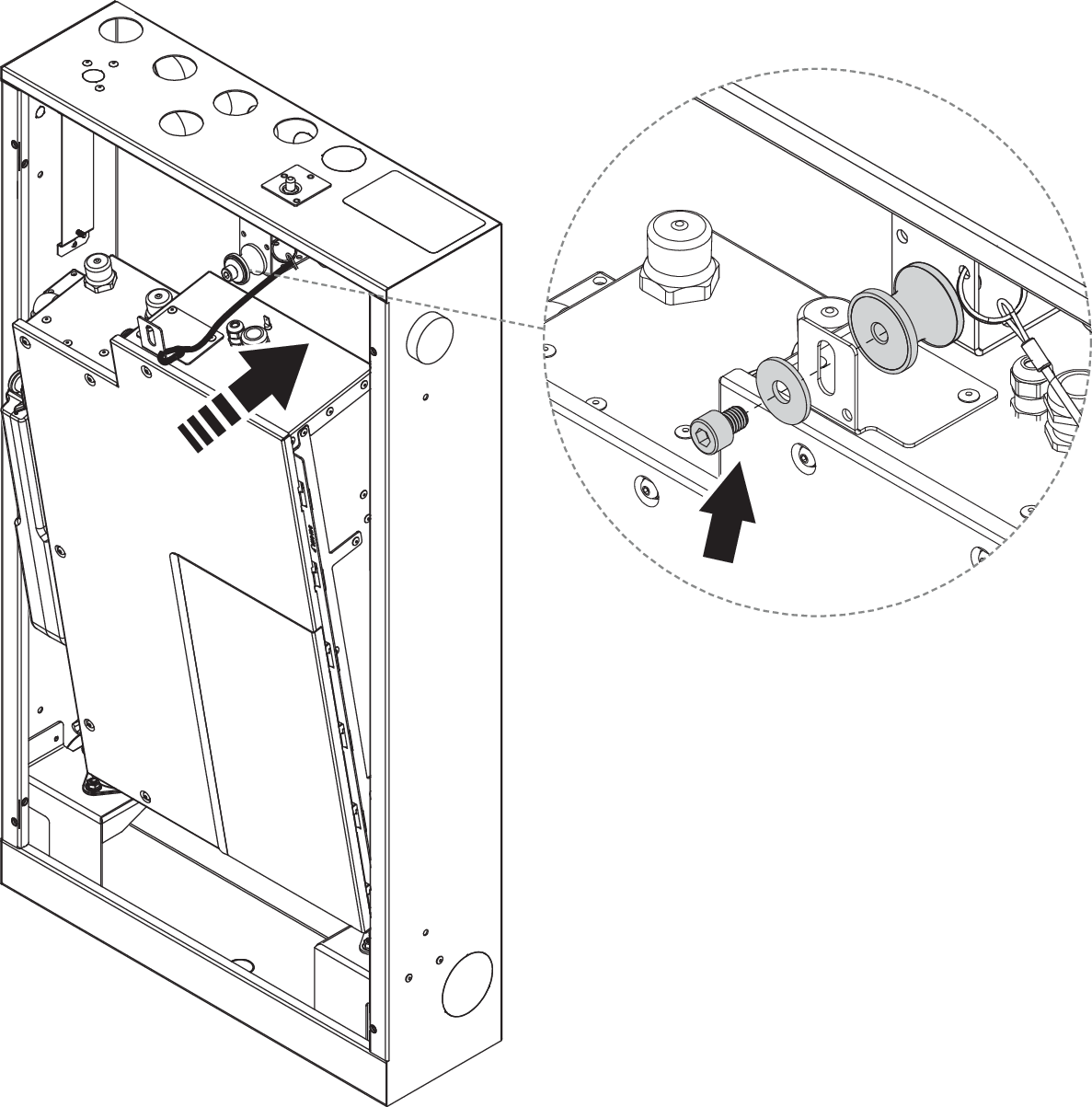

  10. Verrouillez Orbital Shower Core en place.

    240320_Cabinet_Lock_core_in_place.eps

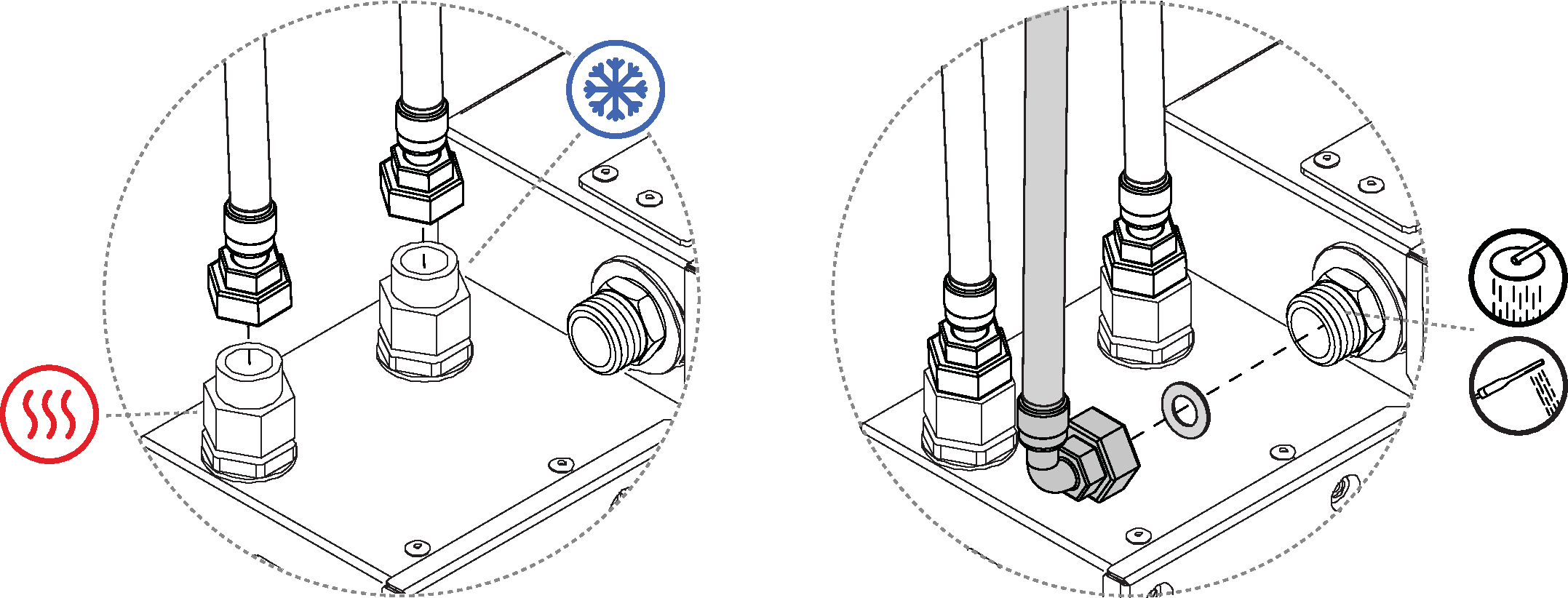

  11. Raccordez l’eau entrante et sortante à l’Orbital Shower Core.

    191009_1-02-0045_exploded_left_iso_Shower_Unit_inst_connections.eps

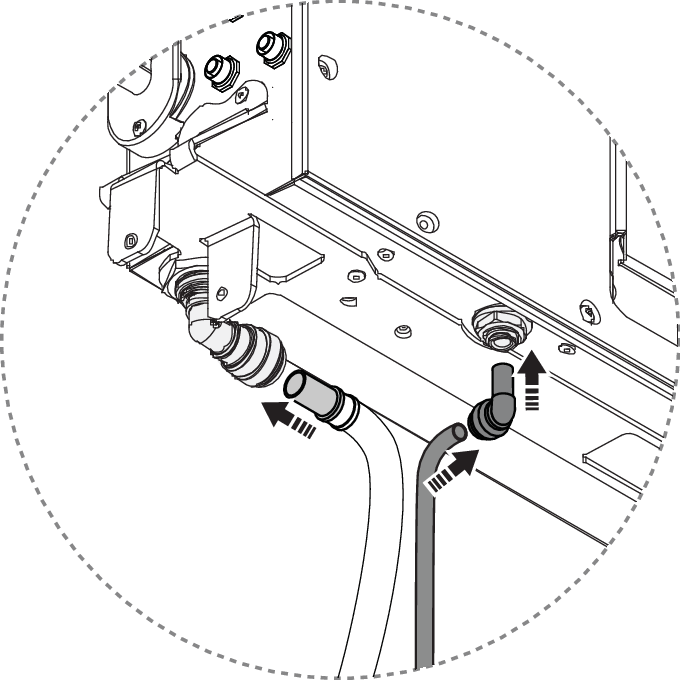

  12. Raccordez le tuyau de recirculation et le tuyau de rinçage au bas du boîtier mural Core.

    240305_R3_shower_unit_connect_hoses.eps

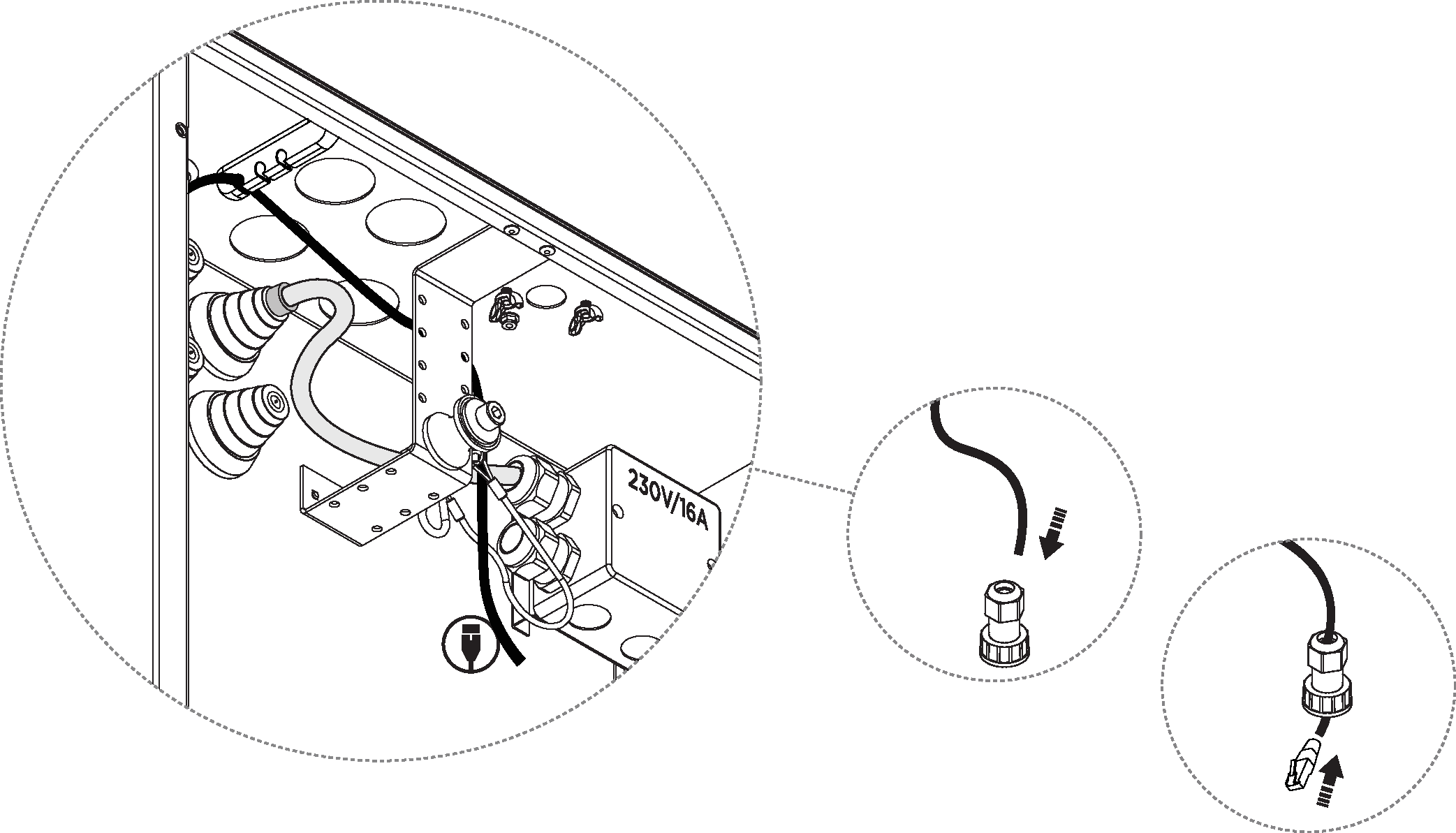

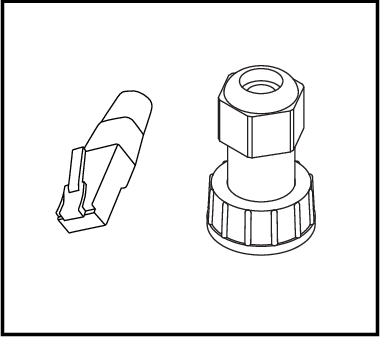

  13. Figure 76. Uniquement valable pour l’installation Ethernet orbitale
    Uniquement valable pour l’installation Ethernet orbitale


    Tirez le câble Ethernet à travers le connecteur de câble et fixez le connecteur RJ45.

    2250505_Ethernet_Cabinet_connect.eps

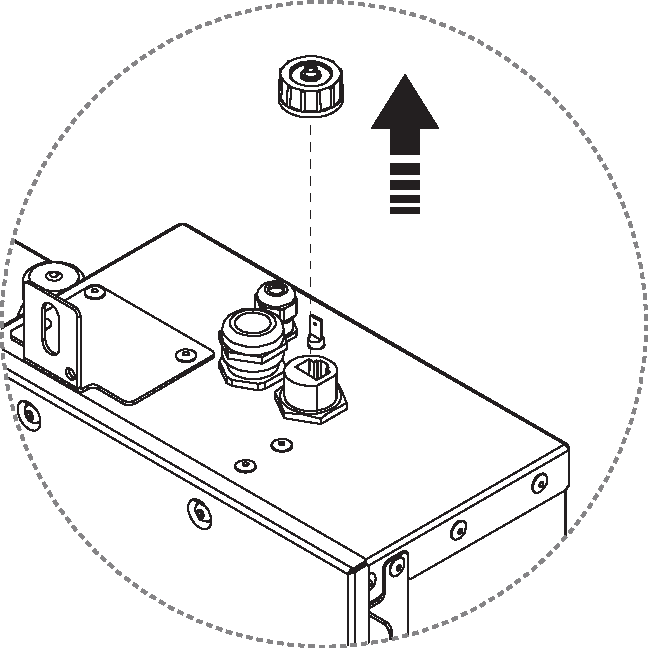

  14. Dévissez le couvercle de protection.

    220505_Install_Ethernet_remove_lid.eps

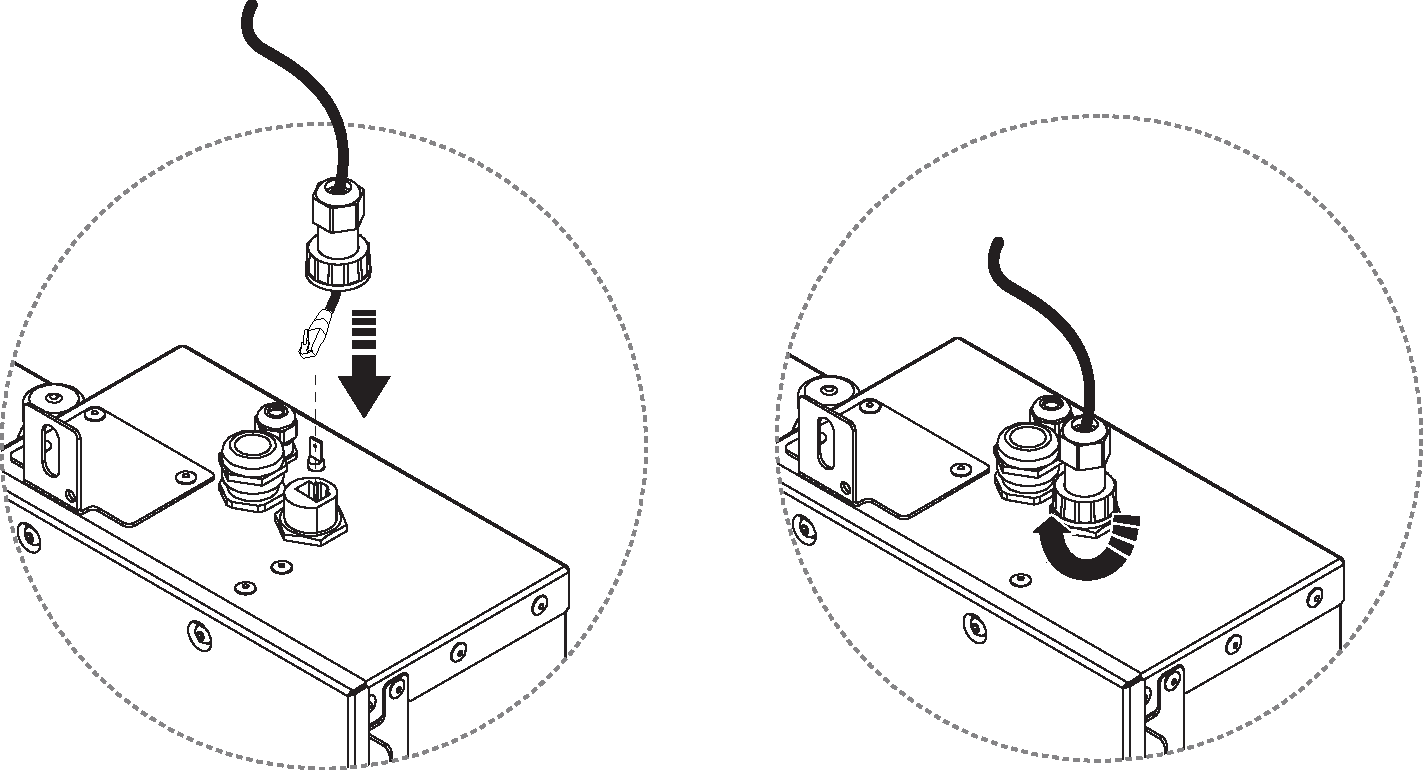

  15. Serrez les connecteurs de câble à la main pour éviter de les endommager.

    220503_Panel_Install_Ethernet_cord_connect.eps
