[en] Pipes & connections in the Wall Box

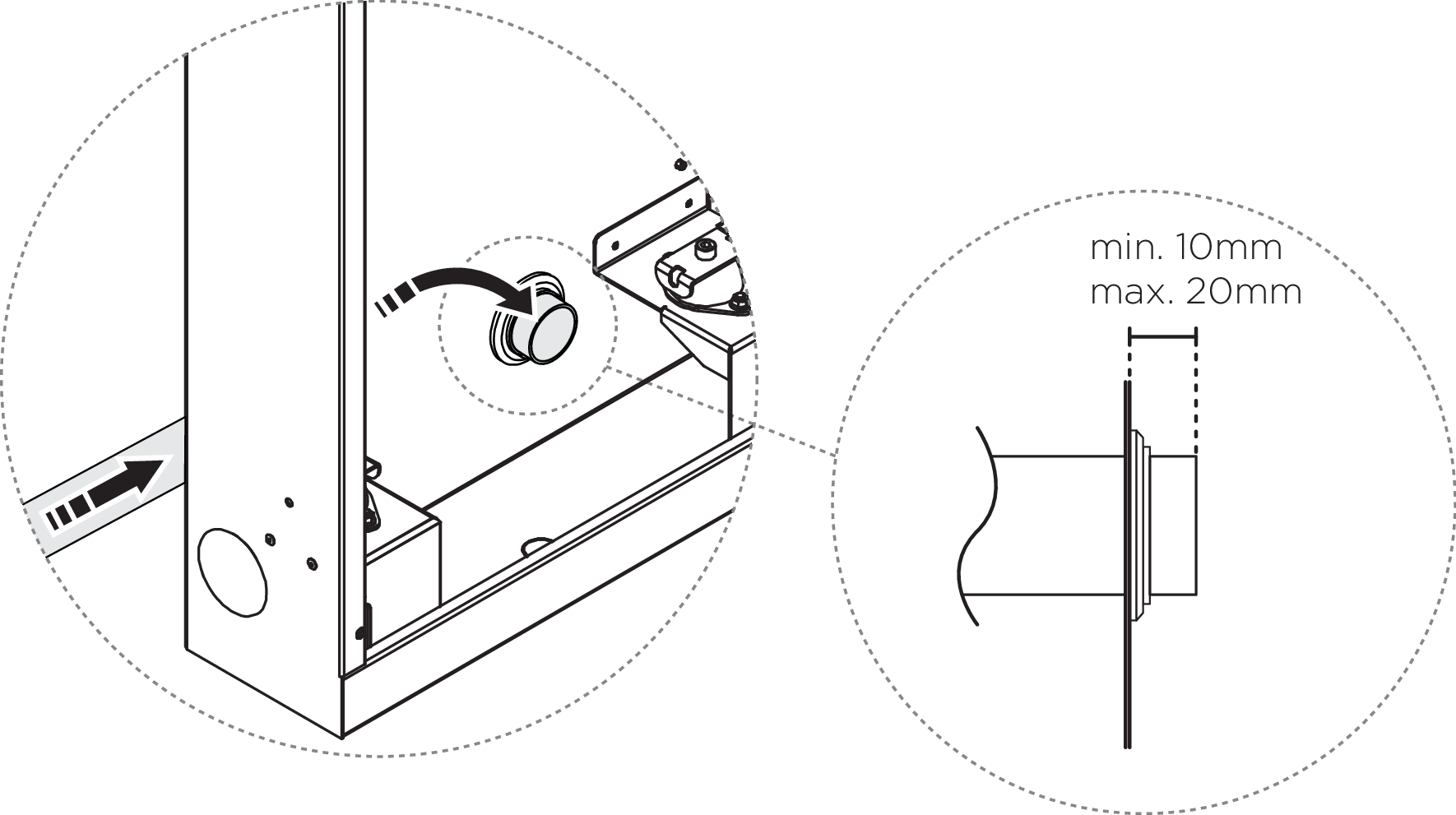

[en] Insert the drain pipe into the cabinet.

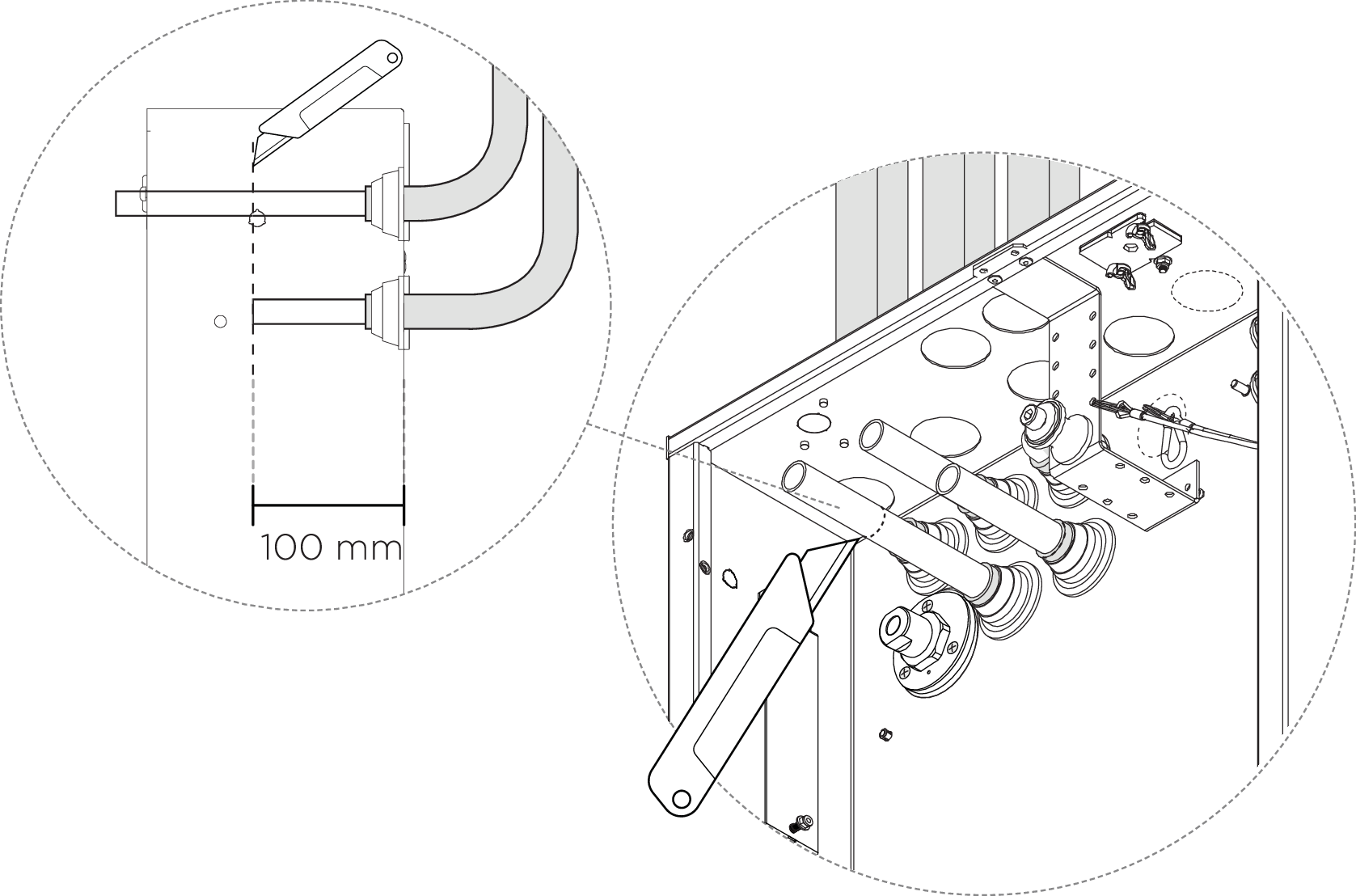

Coupez les conduits à au moins 10 mm du joint.

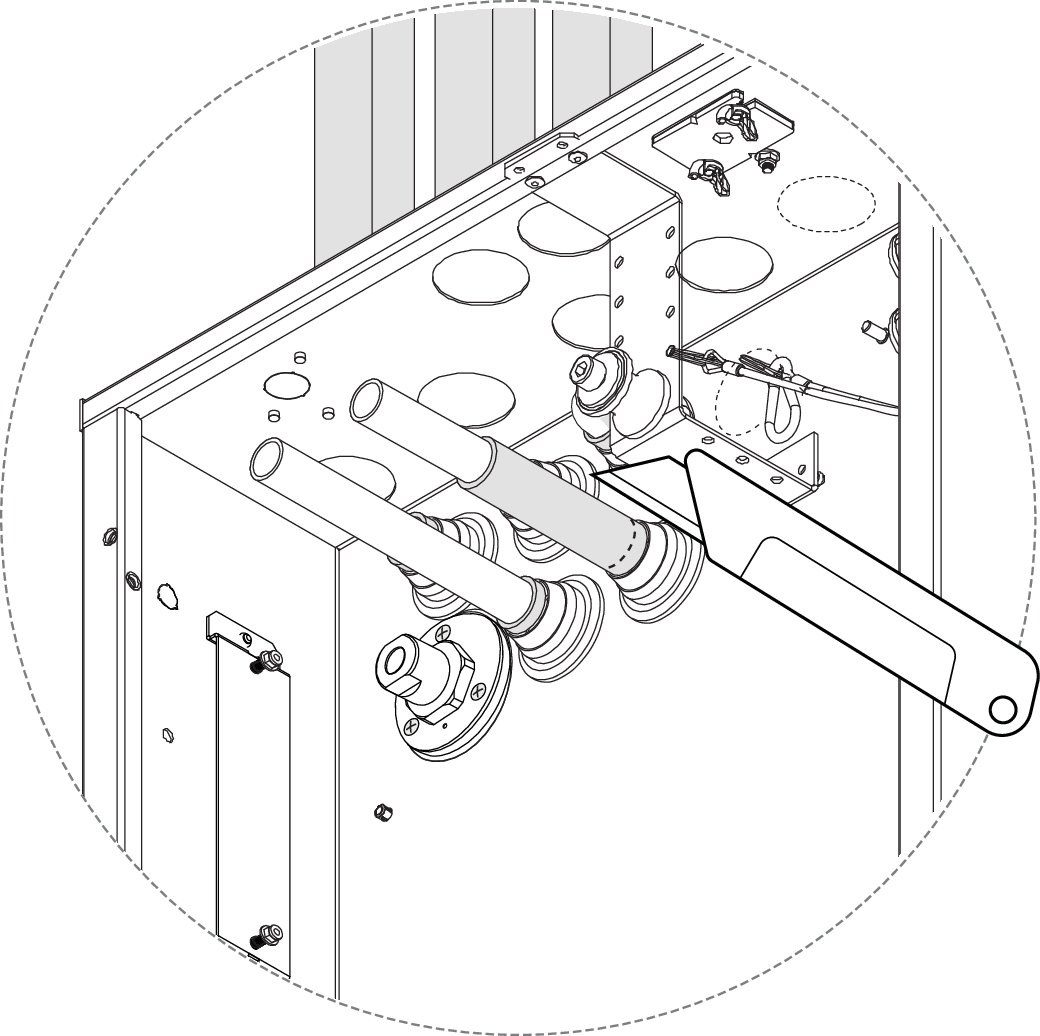

Coupez le PEX.
Avis
La longueur peut être ajustée en fonction du connecteur choisi appliqué ultérieurement.

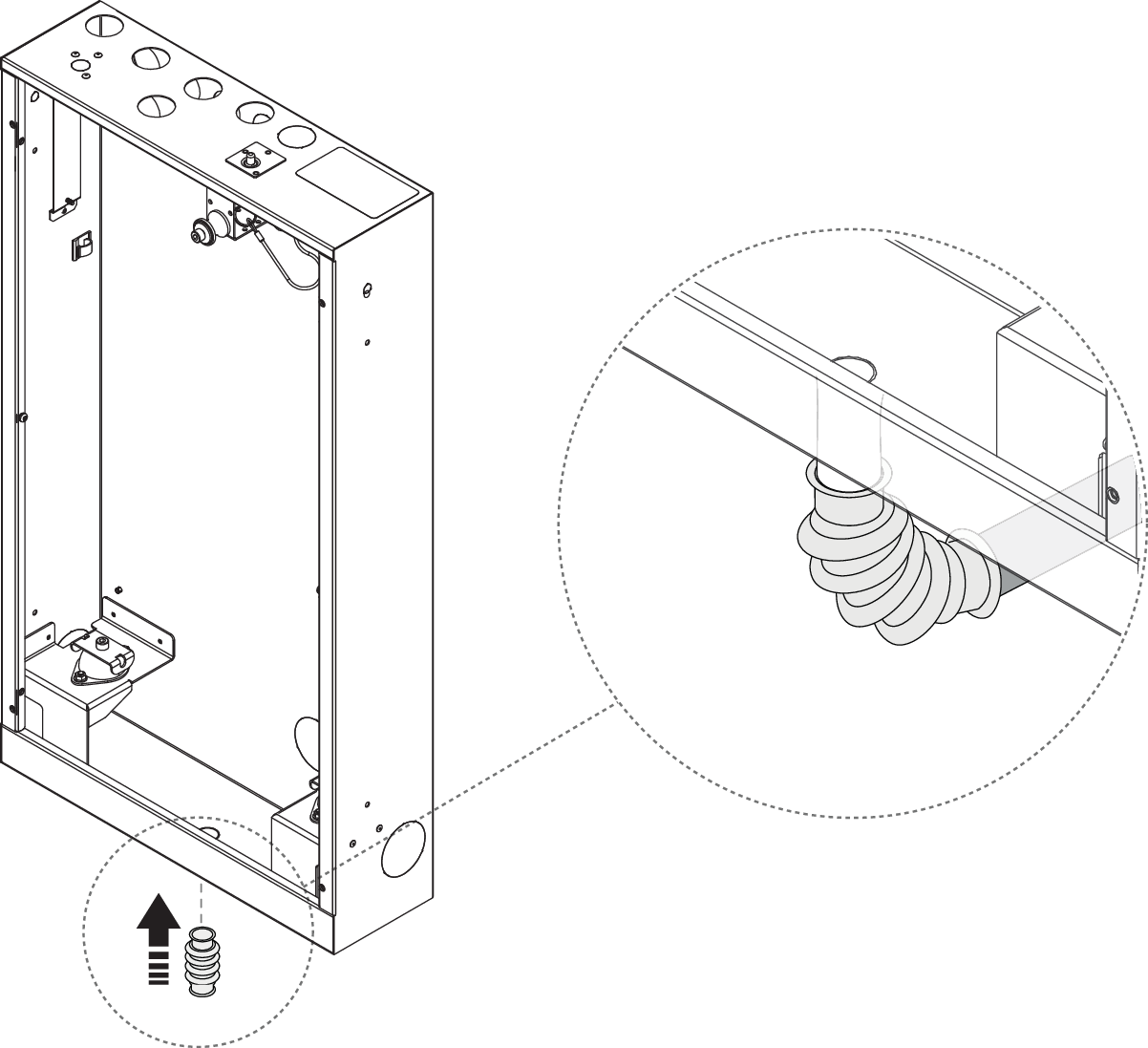

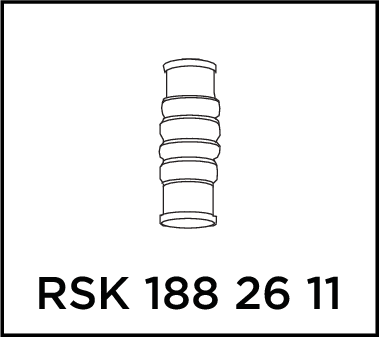

[en] Connect the bellows sleeve to the Wall Box drain outlet and to the pipe from the drain bend.

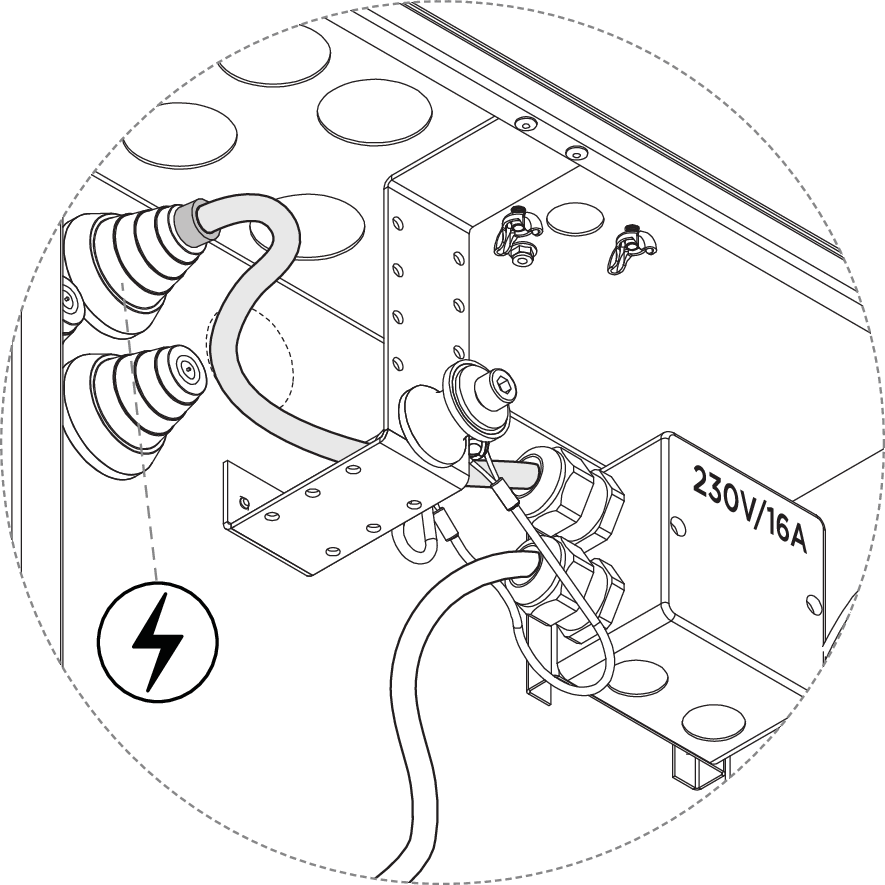

Branchez le câble électrique à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

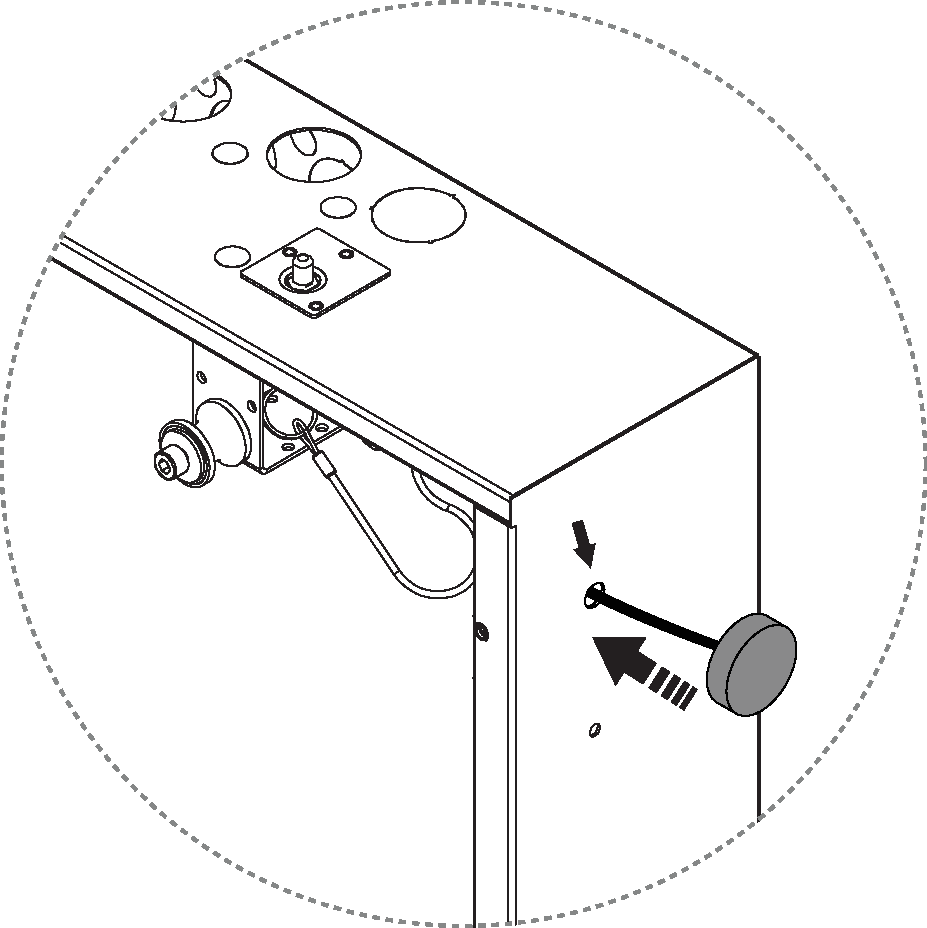

[en] Punch a hole in the sheet metal on the left or right side, and attach the puck antenna.

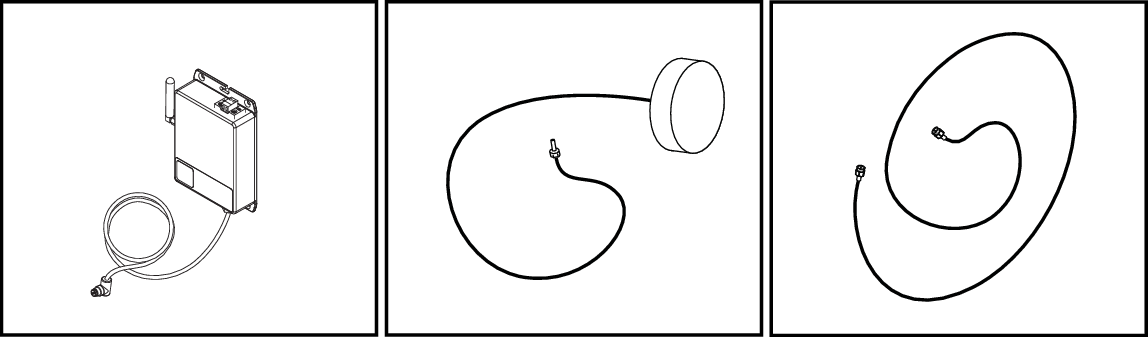

- Figure 70. Uniquement valable pour l’installation Orbital Audio

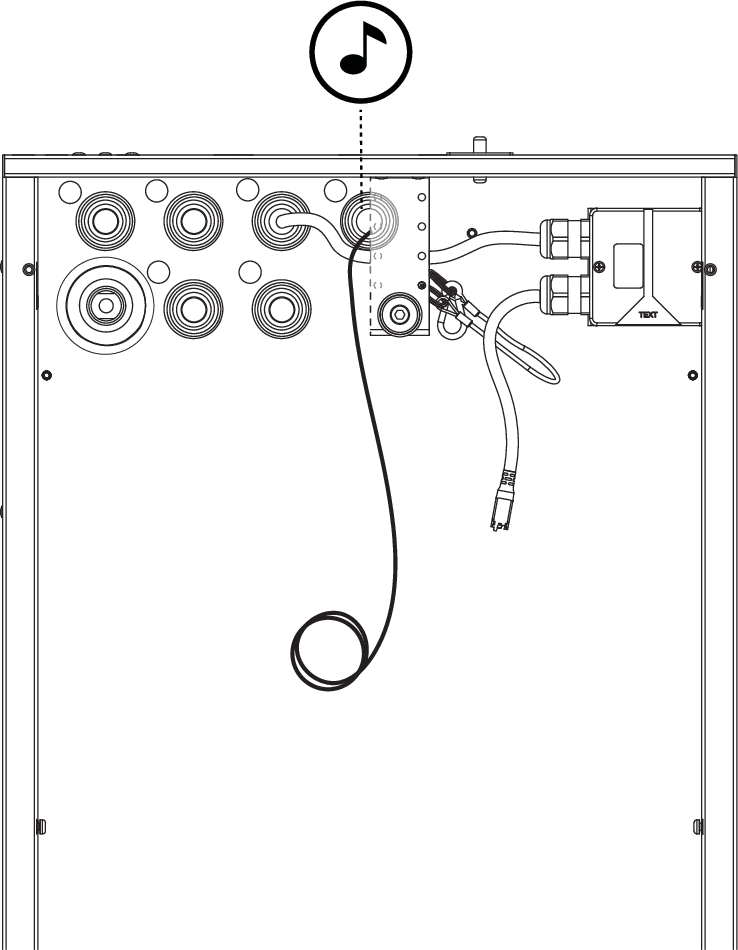

Insérez le câble du haut-parleur dans le Boîtier mural.
Attention
Utilisez le bouchon en caoutchouc fourni.

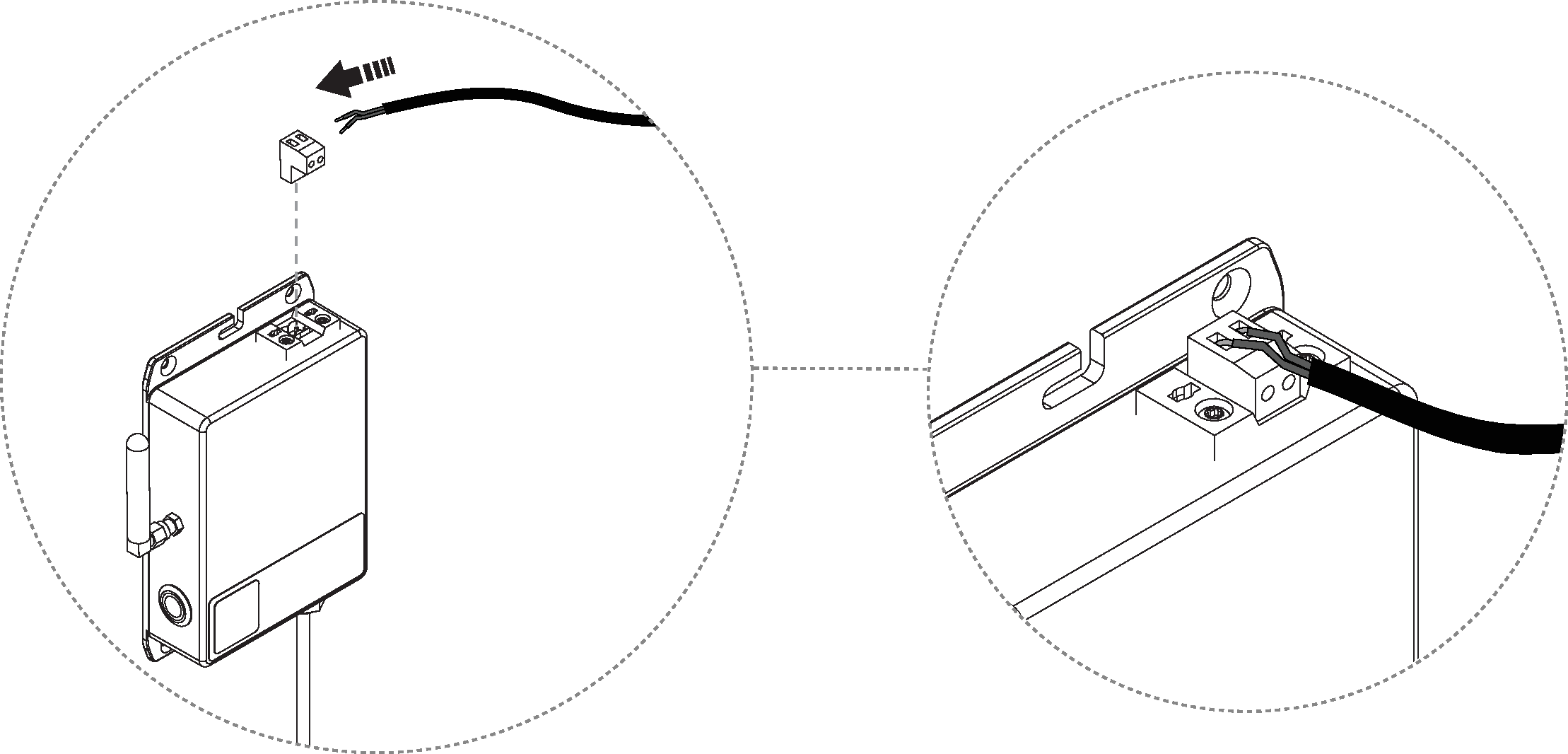

Dénudez le câble du haut-parleur et fixez-le à l’amplificateur.

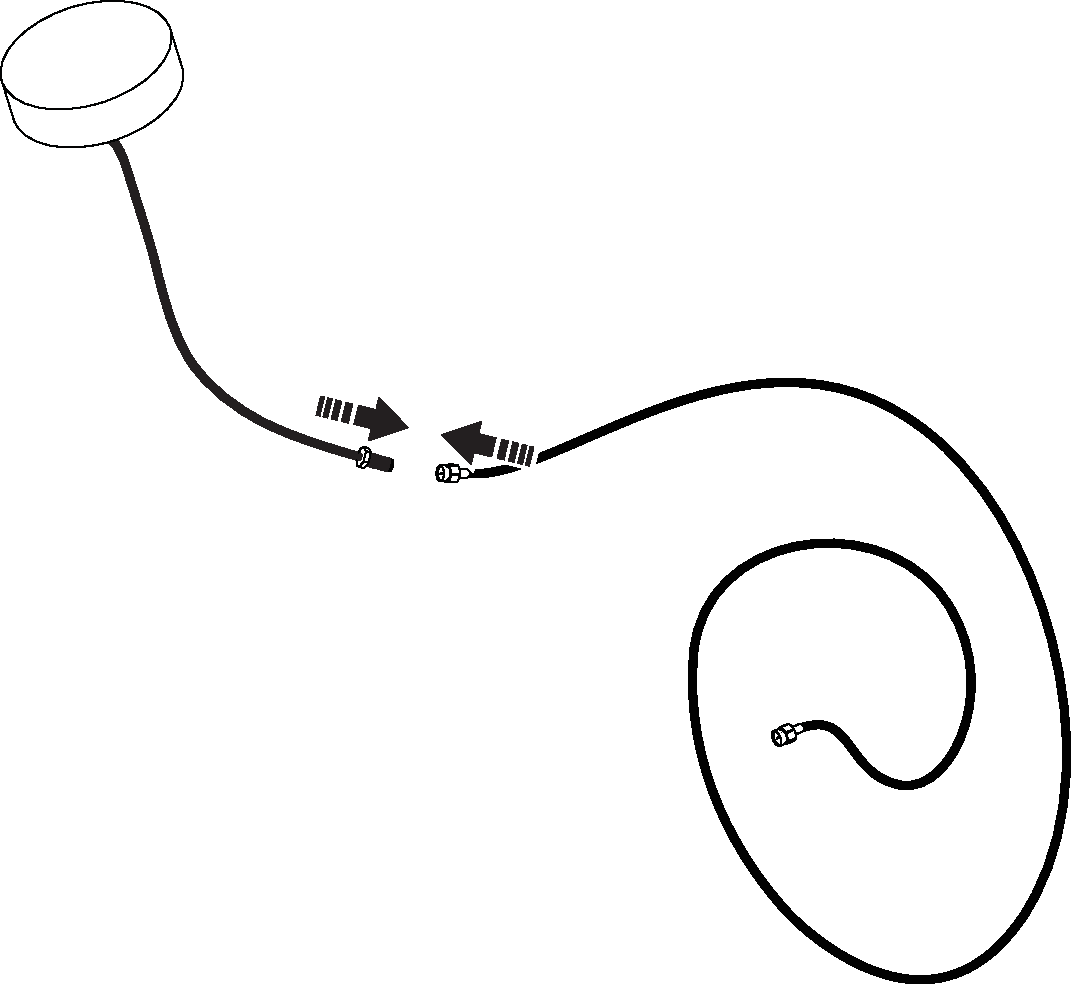

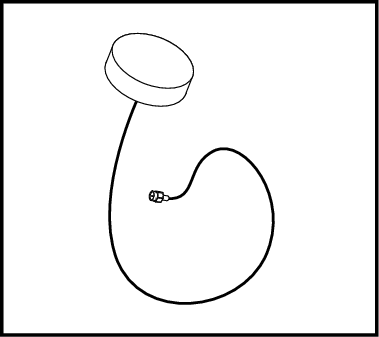

Connectez le câble de rallonge à l’antenne puck.

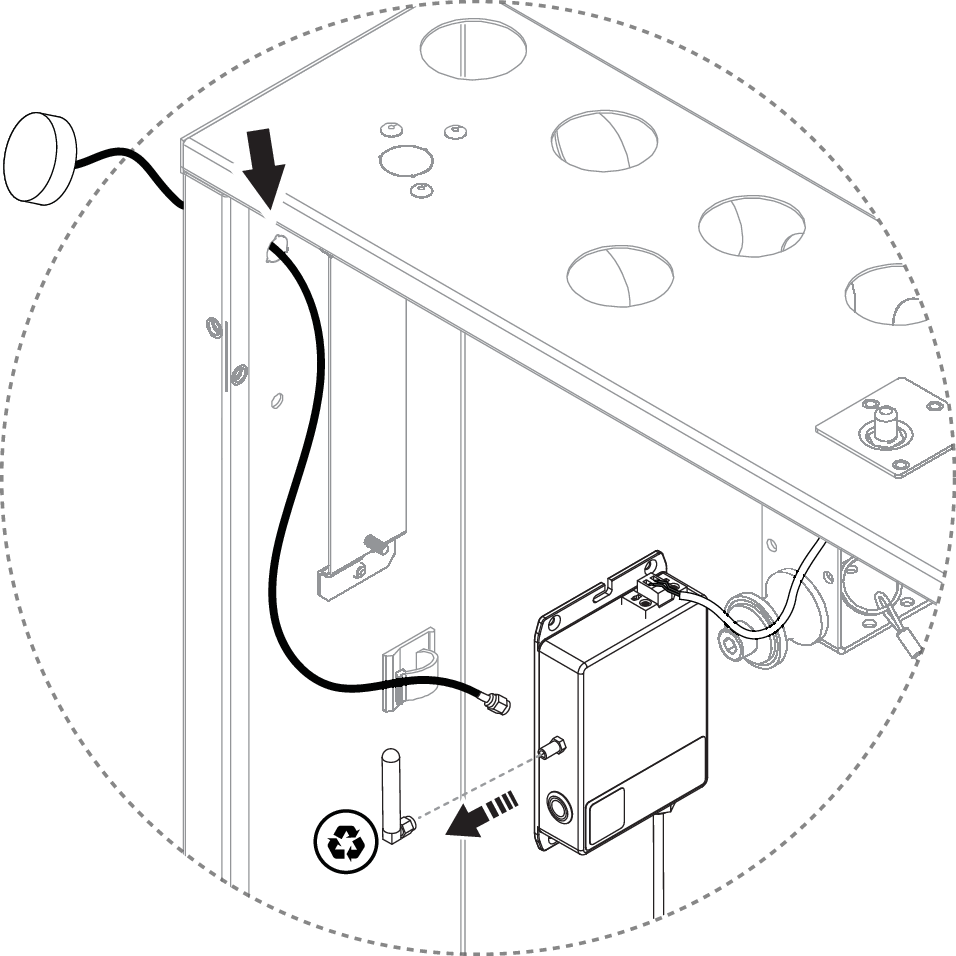

Percez un trou dans la plaque perforée préparée. Déposez l’antenne de socle de l’amplificateur et la remplacer par l’antenne de puck.

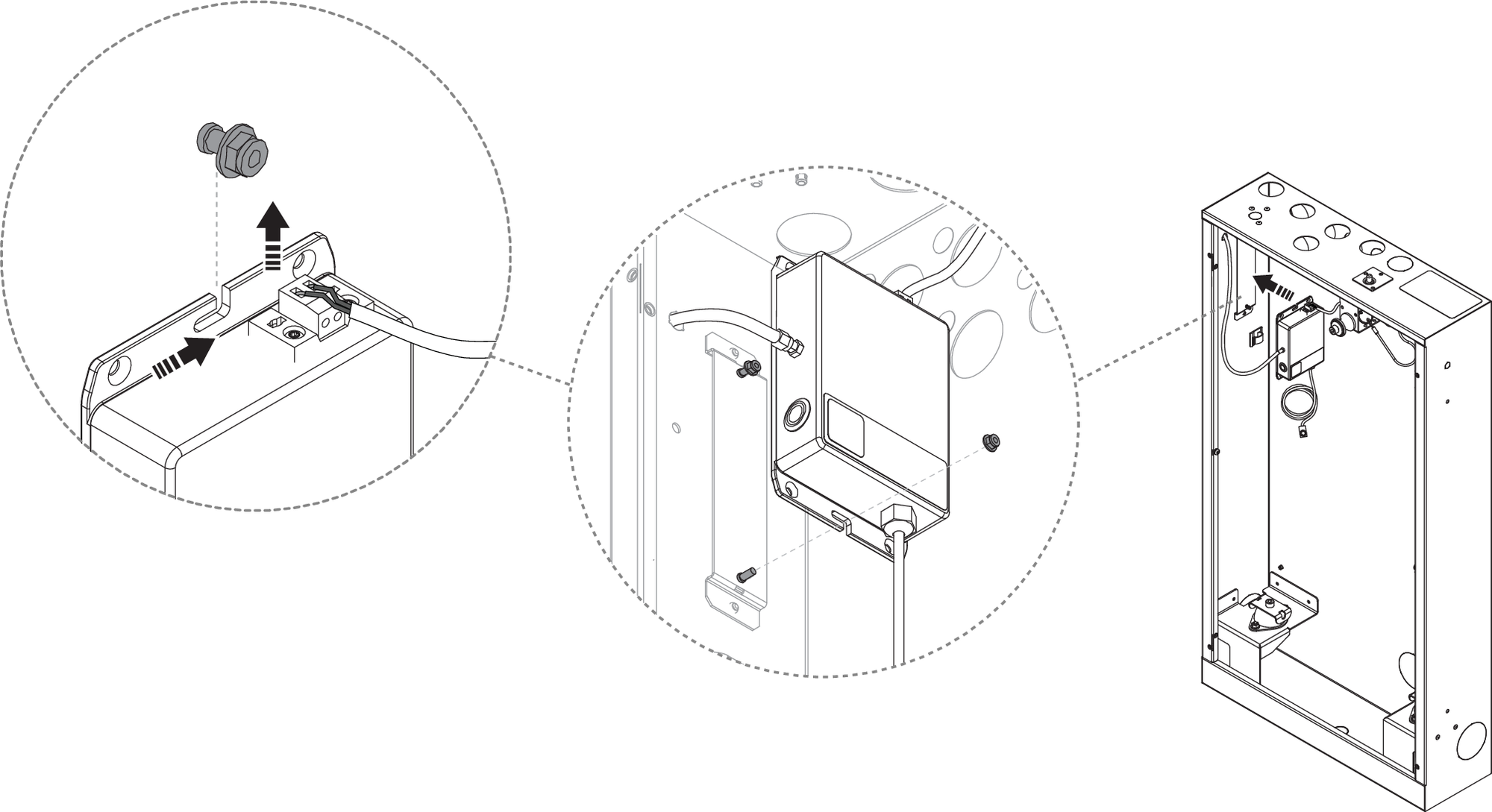

Montez l’amplificateur dans le Boîtier mural en desserrant l’écrou du support inférieur et en vissant l’amplificateur dans le support supérieur. Fixez l’écrou inférieur et serrez-le.

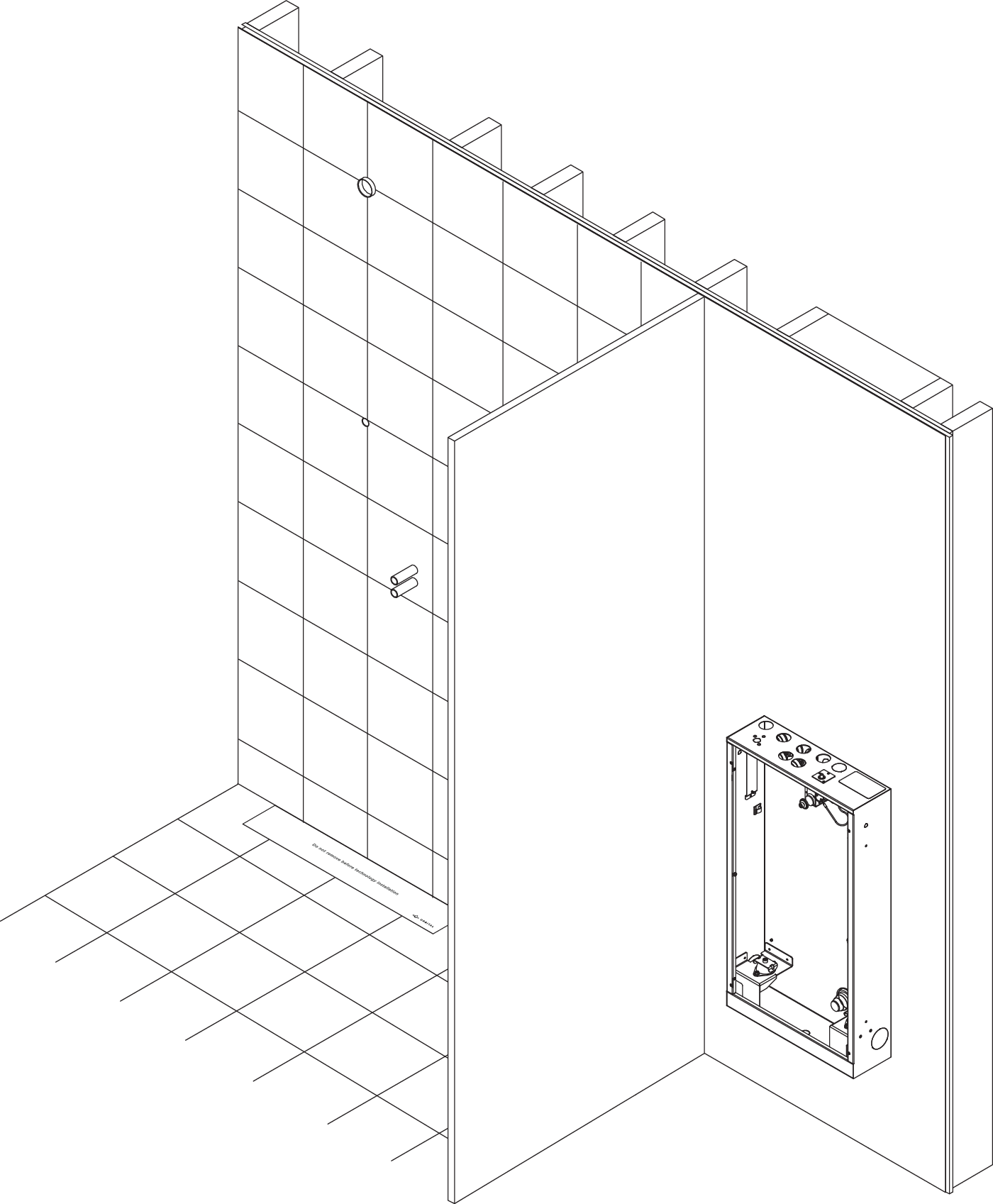

Installation de la fixation terminée. L’étape suivante consiste à installer le Orbital Shower Core, la molette de réglage, le pommeau de douche et la douchette (y compris l'inverseur et le support de douchette). Voir le manuel d’installation du système pour plus de détails.
|
