Préparer la zone de douche
Délimitez la zone de douche.
Marquez le niveau du sol où l’étanchéité sera raccordée à la bride de l’unité de vidange. Ce repère sera utilisé comme mesure « X » dans le processus d’installation pour s’assurer qu’il y a suffisamment d’espace pour l’unité de vidange.
Installez des entretoises.
Attention
Il est essentiel que tous les pieds soient au même niveau et réglés conformément aux mesures recommandées afin d’éviter tout désalignement dans l’installation de la douche.
Encadrez la zone où le Boîtier mural sera installé.
Assurez-vous que le Boîtier mural s’adapte à l’intérieur du mur. Voir le chapitre Dimensions du kit pour connaître les mesures correctes.

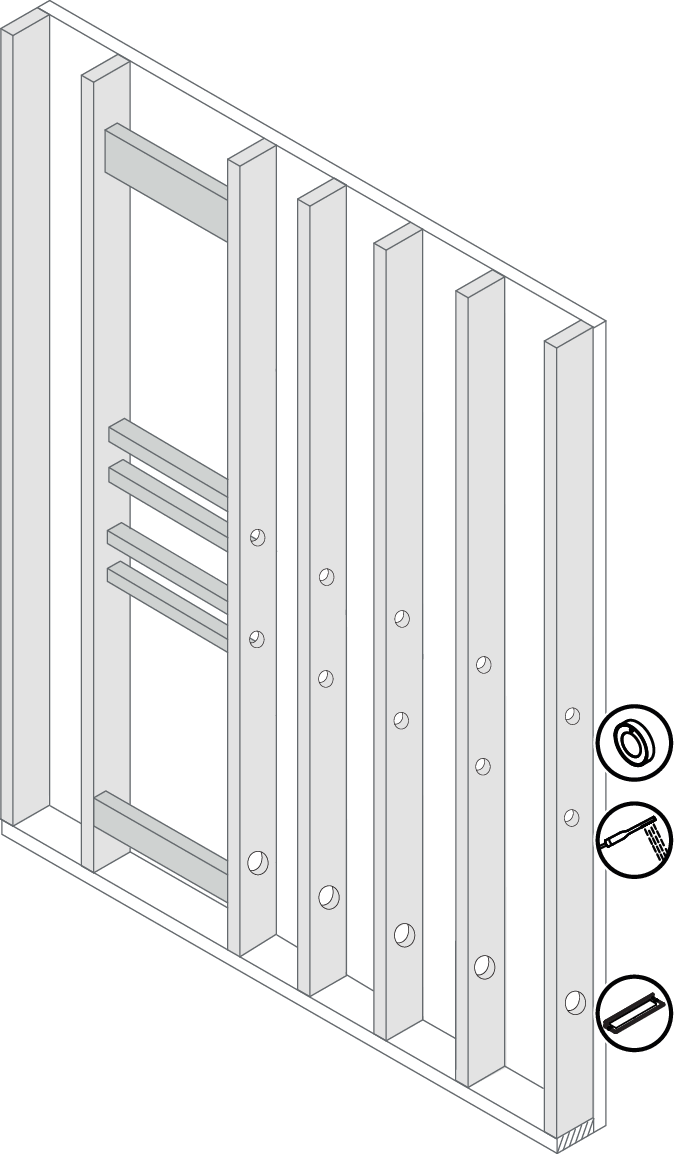

Percez des trous dans les goujons entre la zone de douche et l’endroit où le noyau sera installé.
Avis
Ajustez la fente dans les goujons et le revêtement mural en fonction de la douchette et de son Control Dial emplacement.
Figure 38. Uniquement valable pour l’installation Orbital AudioPercez des trous supplémentaires pour le câble du haut-parleur.
Appliquez le revêtement mural conformément à l’illustration. Respectez les normes industrielles applicables.
Le niveau du sol où l’étanchéité est raccordée à la bride de vidange du sol.
Le trou est centré dans la zone de douche.
