Tuyaux et raccords
 |
Tuyau PEX avec conduit Ø25 mm, pour l’arrivée d’eau chaude et froide
Câble d’alimentation avec conduit Ø16 mm

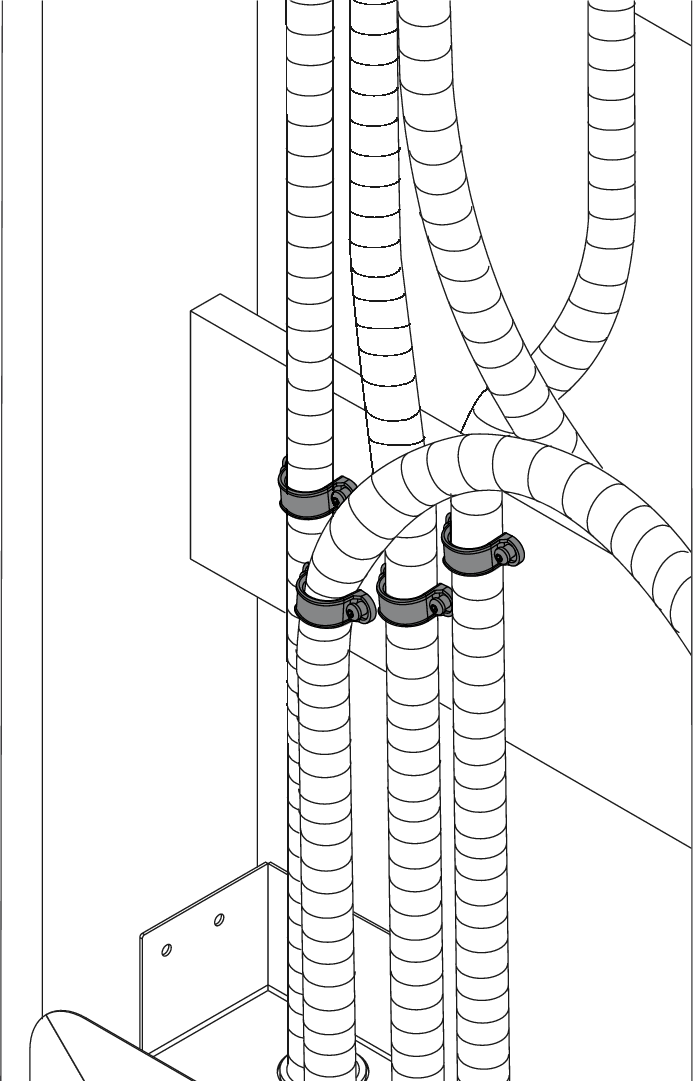

Ancres

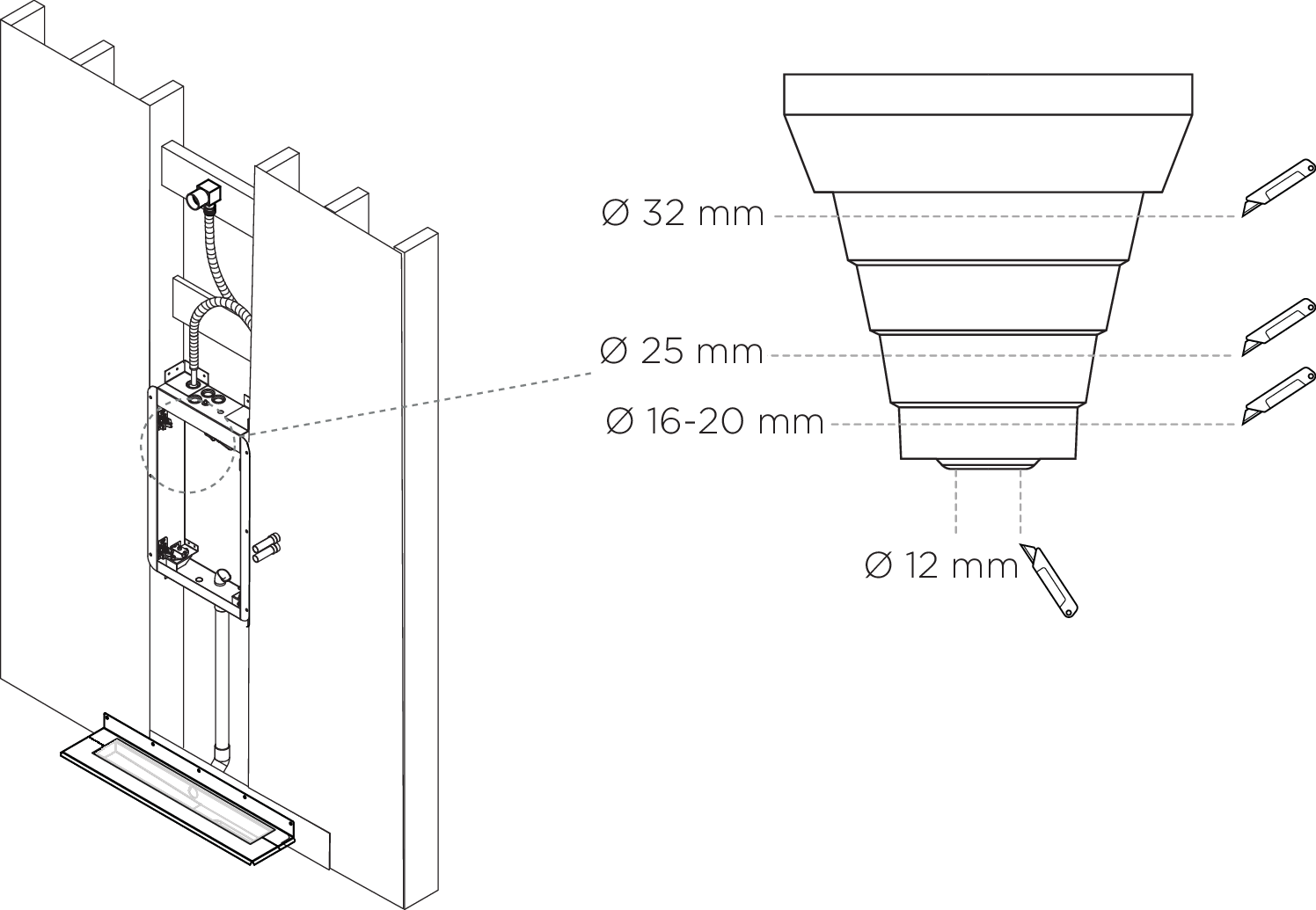

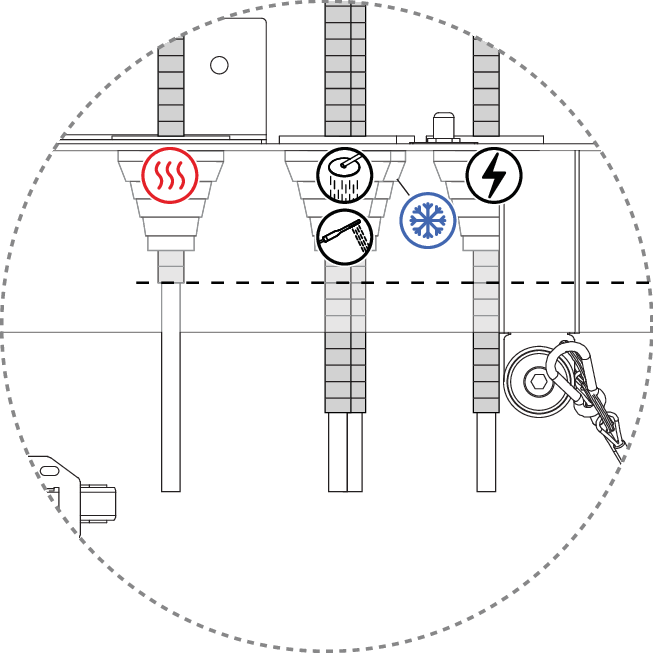

Coupez les cônes en fonction du diamètre du conduit.
Dessinez les tuyaux à la bonne position dans le Boîtier mural.
Il existe actuellement deux versions du Boîtier mural. Vérifiez à nouveau l’autocollant sur le Boîtier mural, afin de vous assurer que le tuyau est correctement placé.

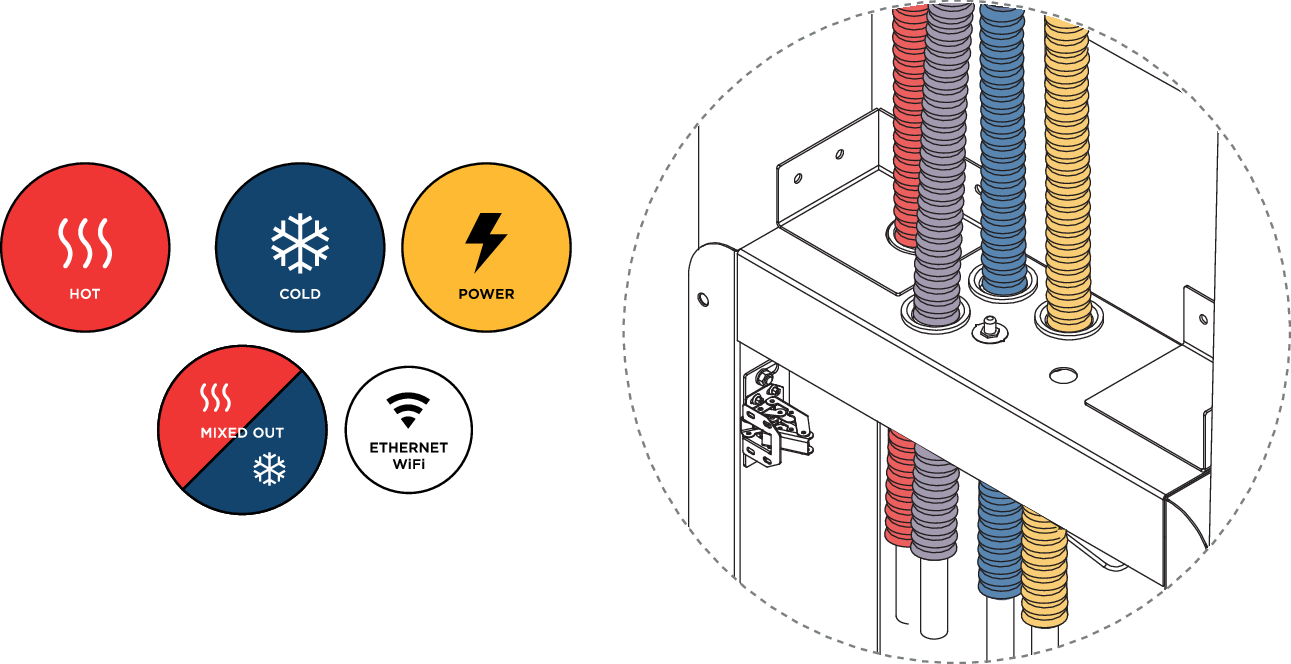

Figure 14. Version 1

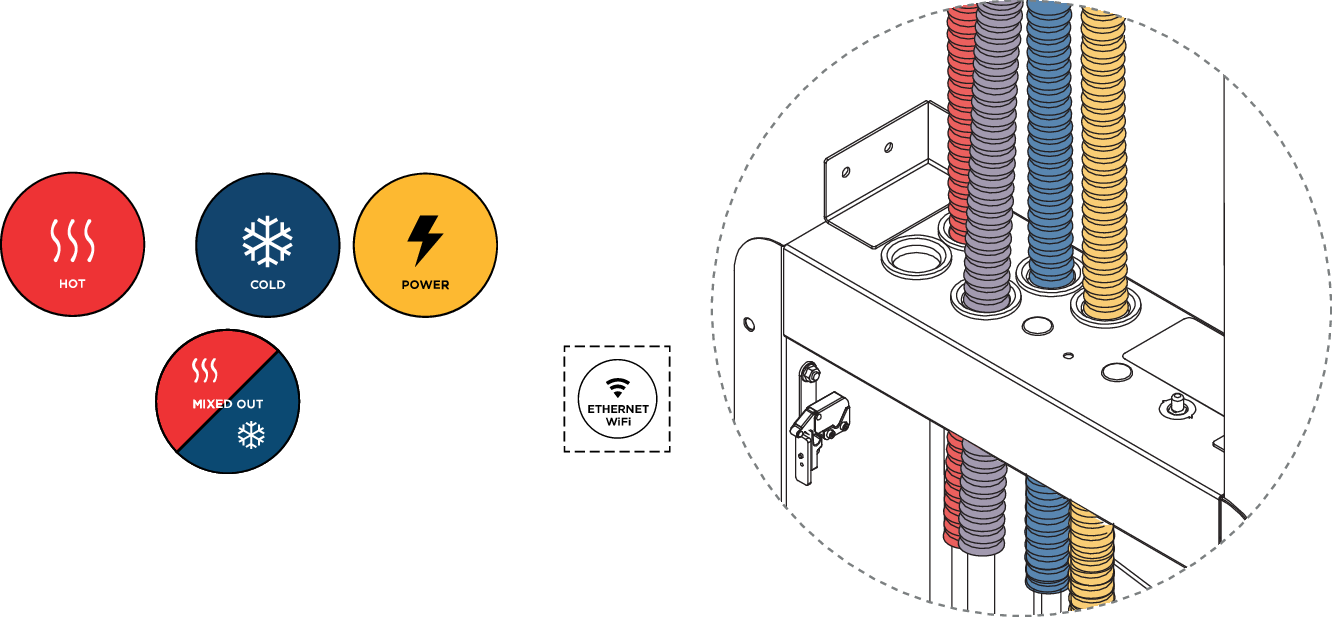

Figure 15. Variante 2

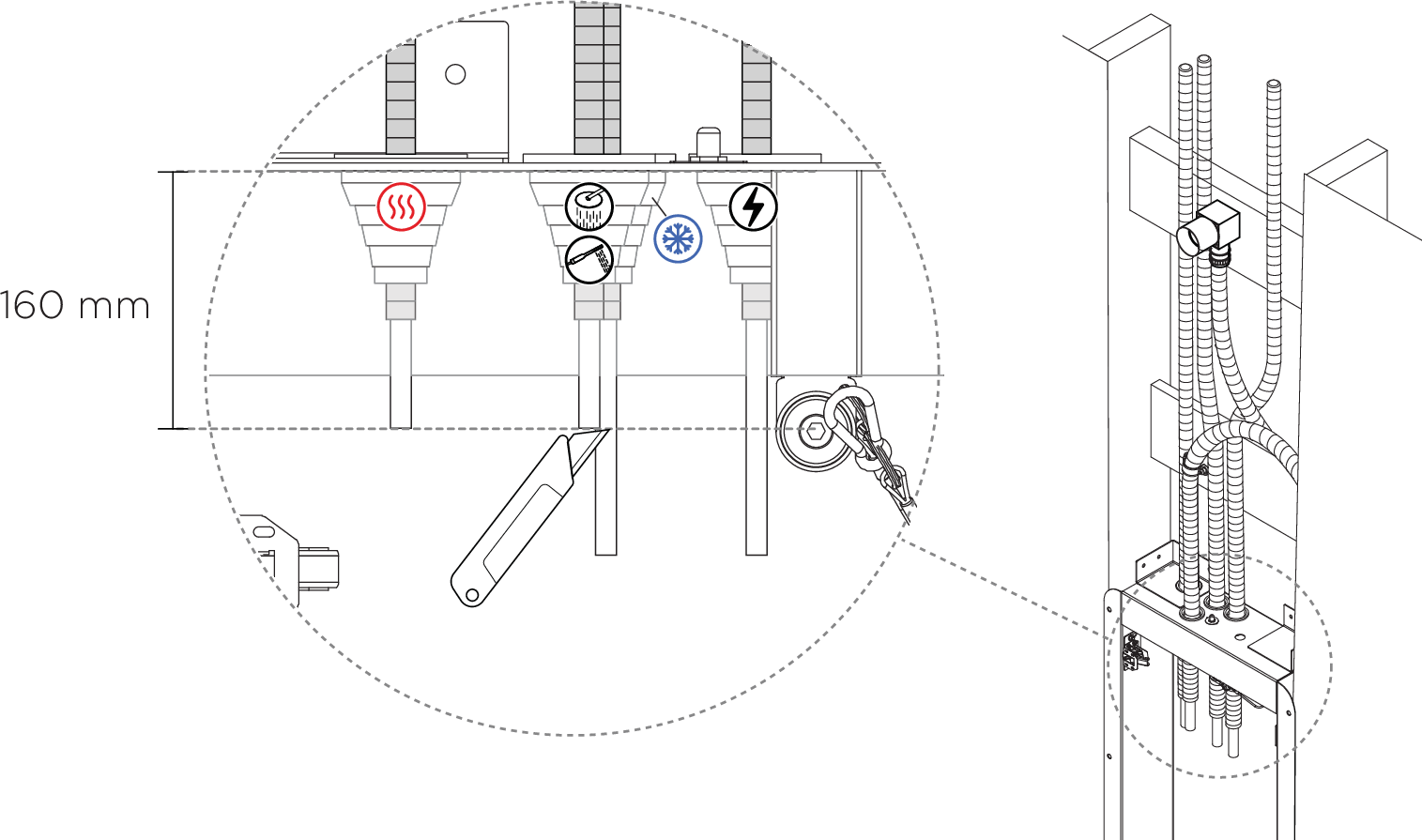

Coupez les conduits à au moins 10 mm du joint.
Ancrez les tuyaux conformément aux normes industrielles applicables.
Avis
Ancrages fournis par le Client.
Coupez le PEX.
Avis
La longueur peut être ajustée en fonction du connecteur choisi appliqué ultérieurement.
Branchez le câble électrique à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

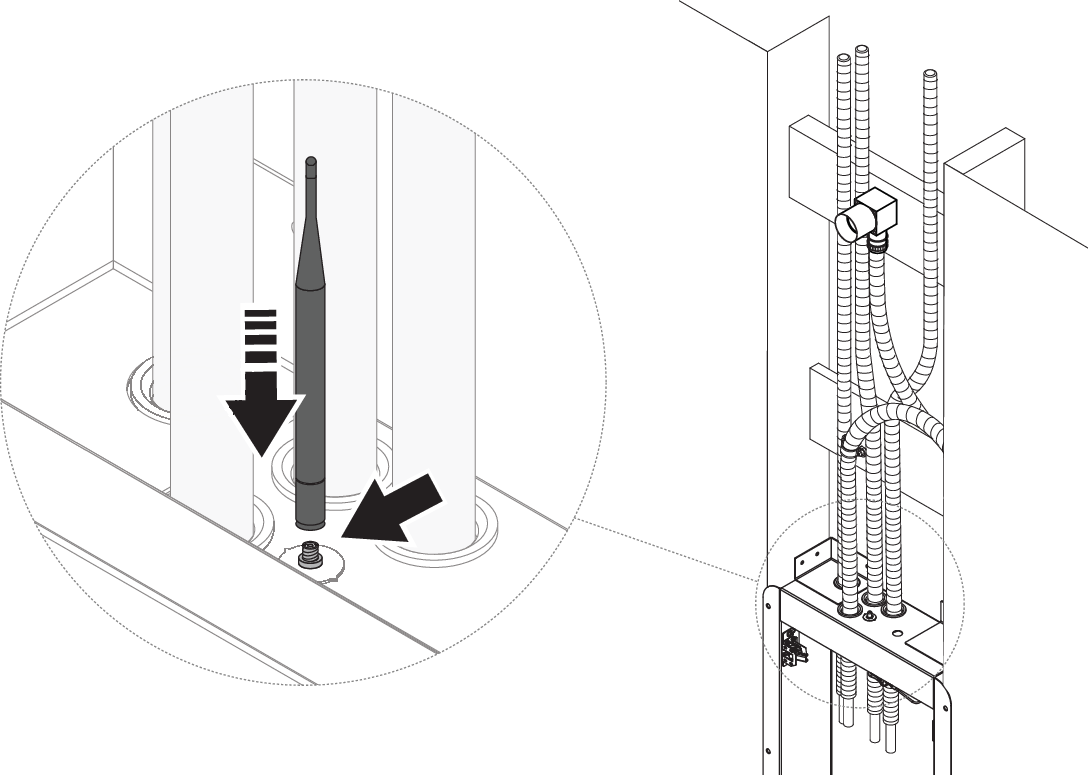

Installez l’antenne Wi-Fi. Si vous utilisez une connexion Ethernet, reportez-vous à l’étape suivante.
Uniquement valable pour l’installation Ethernet orbitale

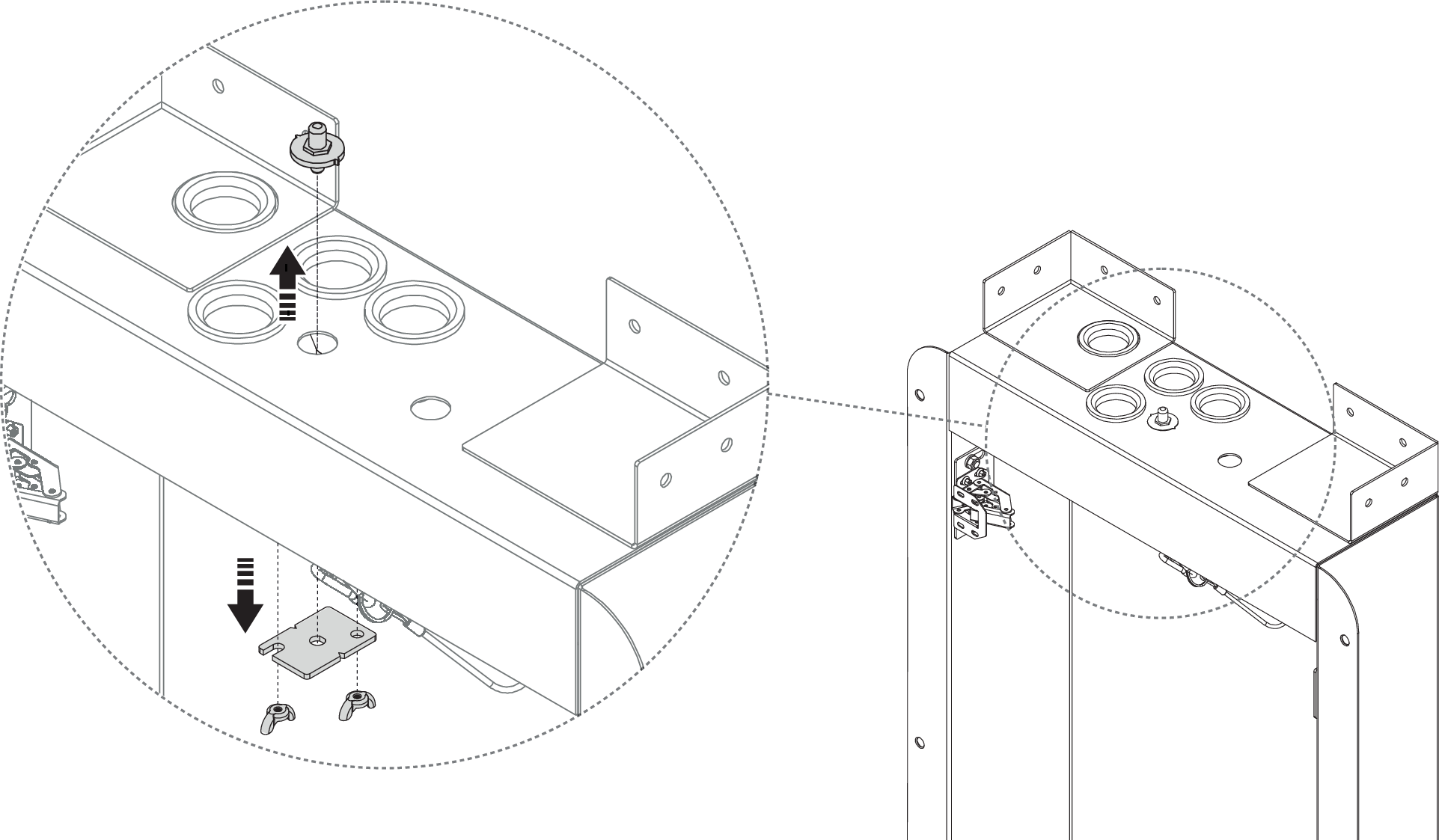

Dévissez le support d’antenne.

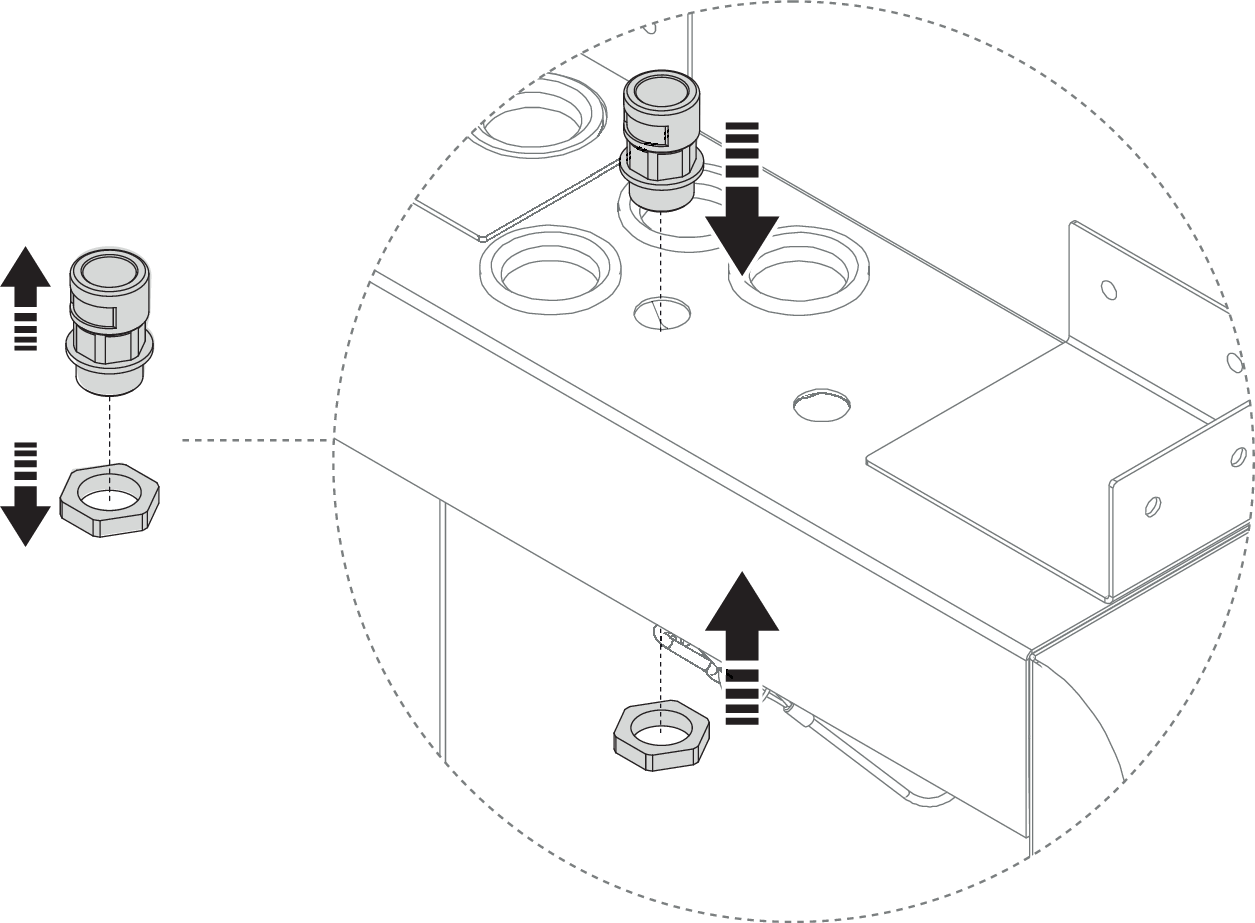

Installez le connecteur Ethernet.

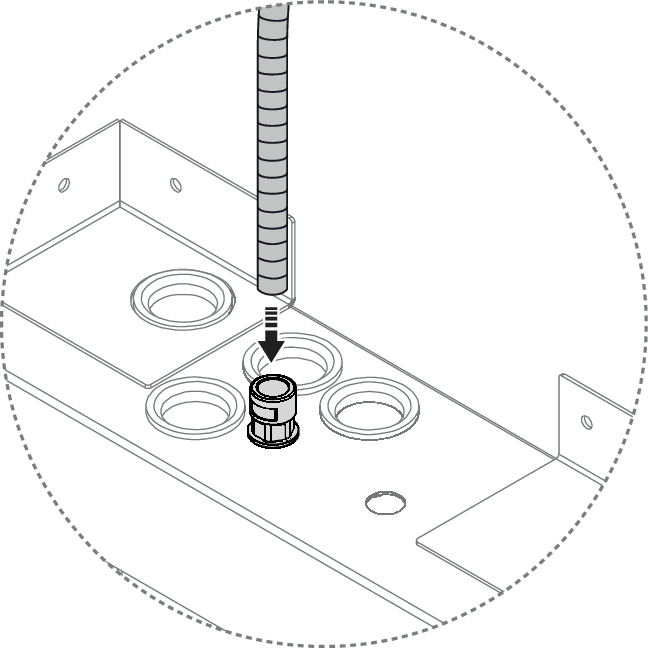

Branchez le tuyau sur le raccord.
