Guide de l’utilisateur

Changer la capsule filtrante

Consommable nécessaire : Capsule filtrante

  • Capsule filtrante N° de modèle : OS C1050085A10

  • Utilisez uniquement Orbital Systems Filter Capsule OS C1050085A10 dans le système de douche

  • Pièce de rechange Référence : 1-05-0496 Capsule filtrante

Icône affichée sur l’écran du Control Dial lorsque le changement de capsule de filtre est nécessaire :

210322_maintenance_icon_change_filter_capsule.eps
Figure 19. Accéder à la Wall Box

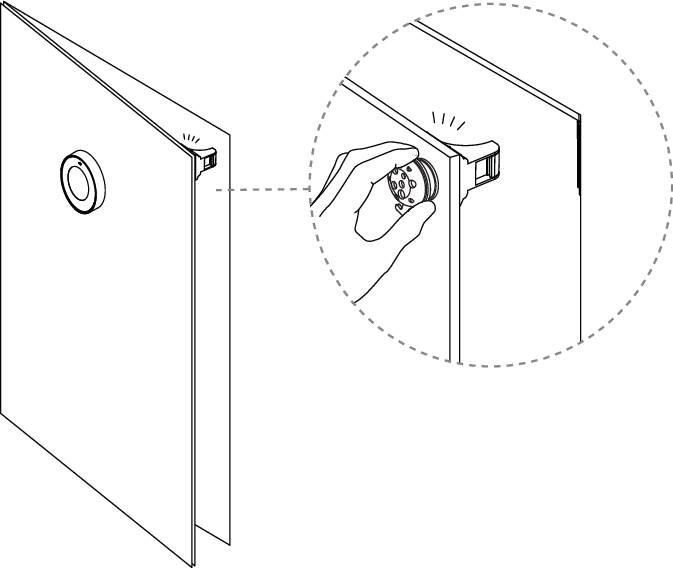

Hatch Panel

Utilisez la clé magnétique pour ouvrir la porte. Cependant, il n’est nécessaire que si la serrure de porte a été installée et activée.

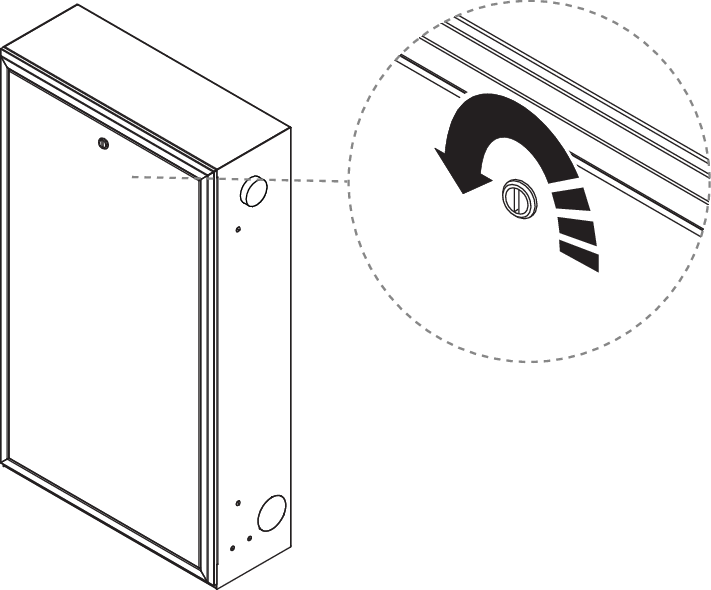

Hatch LK & Hatch Cabinet

Utilisez un tournevis ou similaire pour déverrouiller la porte.

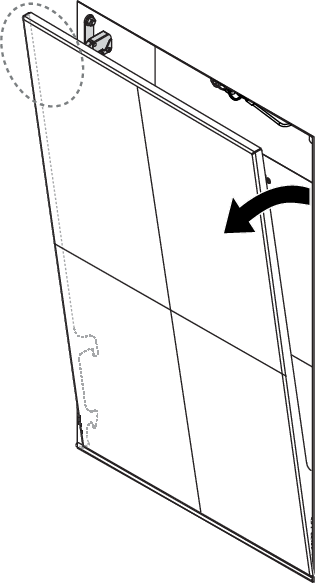

Hatch Tiled

Appuyez sur le coin supérieur gauche pour ouvrir la porte. Ensuite, soulevez la porte des supports inférieurs.

Attention

Le poids de la porte Hatch Tiled est d’environ 8 à 12 kg, selon l’épaisseur du carrelage. Soyez prudent lorsque vous soulevez.

Accéder à la Wall Box
Accéder à la Wall Box
Accéder à la Wall Box

Hatch Panel

Hatch LK & Hatch Cabinet

Hatch Tiled

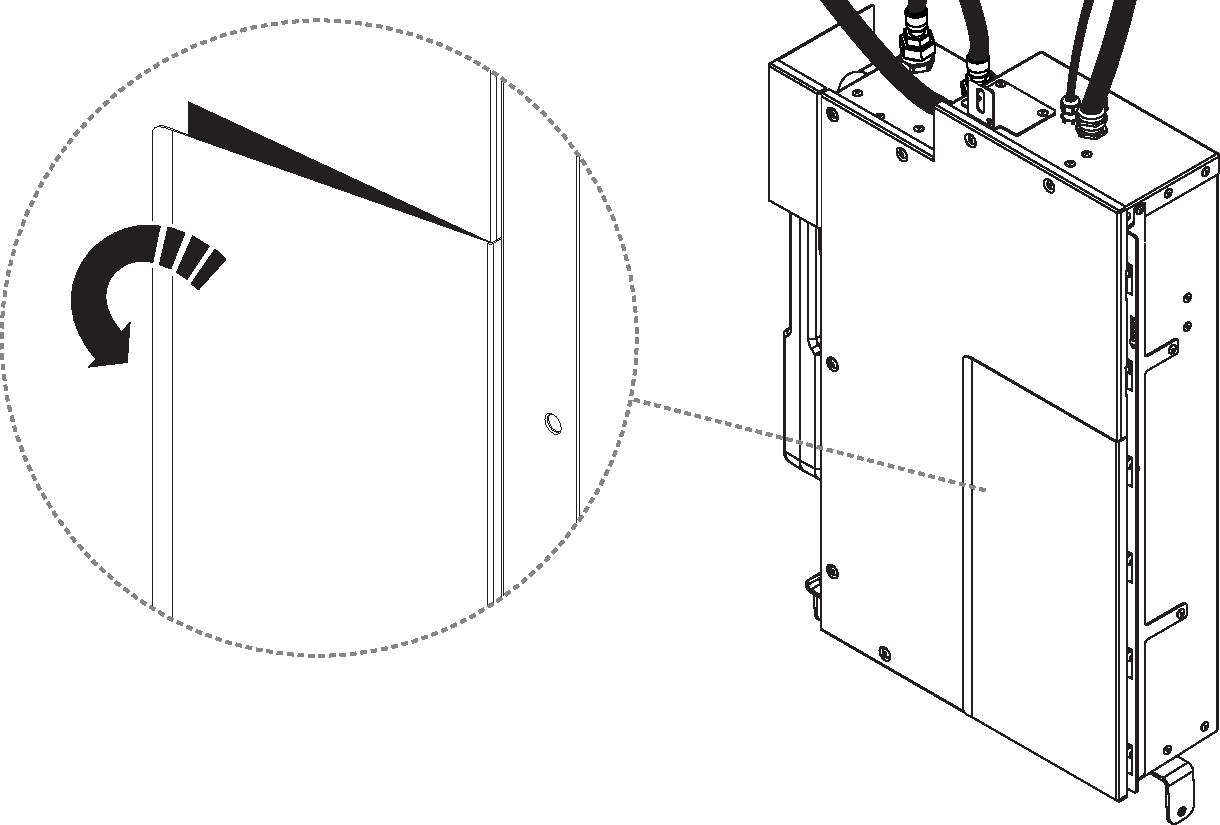

  1. Ouvrir la trappe du filtre sur le boîtier mural Core.

    230609_Open_Door_Filter.eps

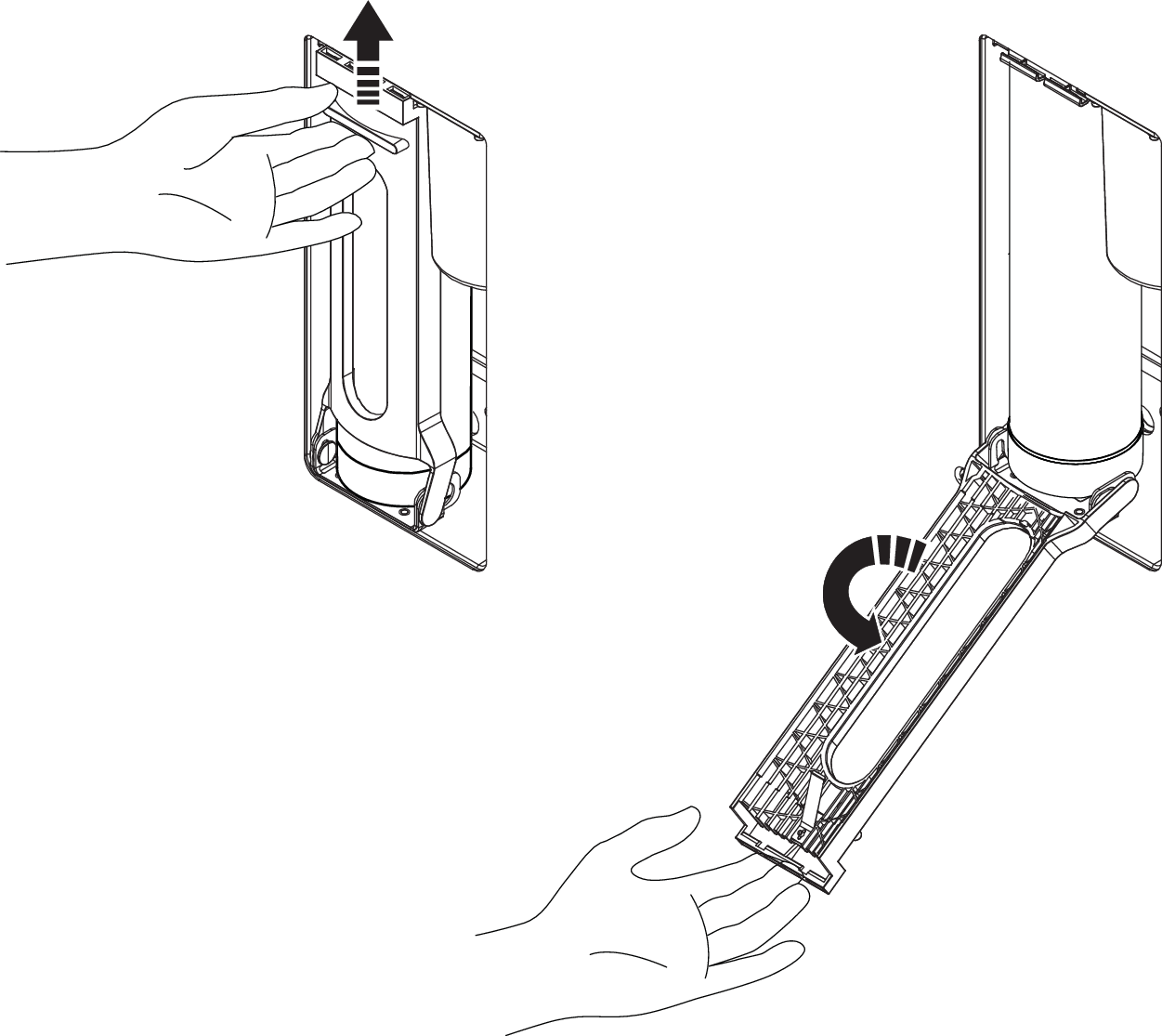

  2. Libérez le porte-filtre.

    240315-Open_filter_hatch.eps

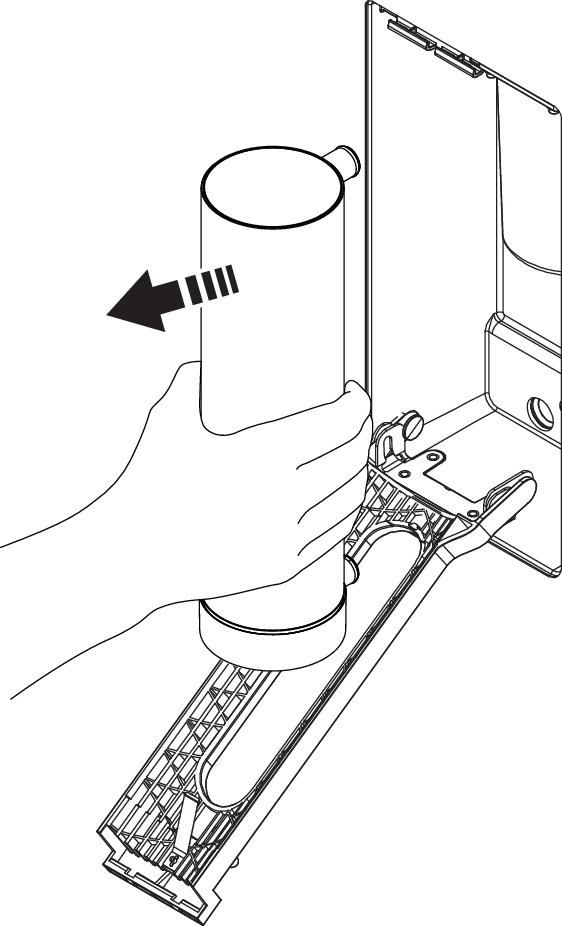

  3. Retirez la capsule filtrante.

    240315-Remove_filter.eps

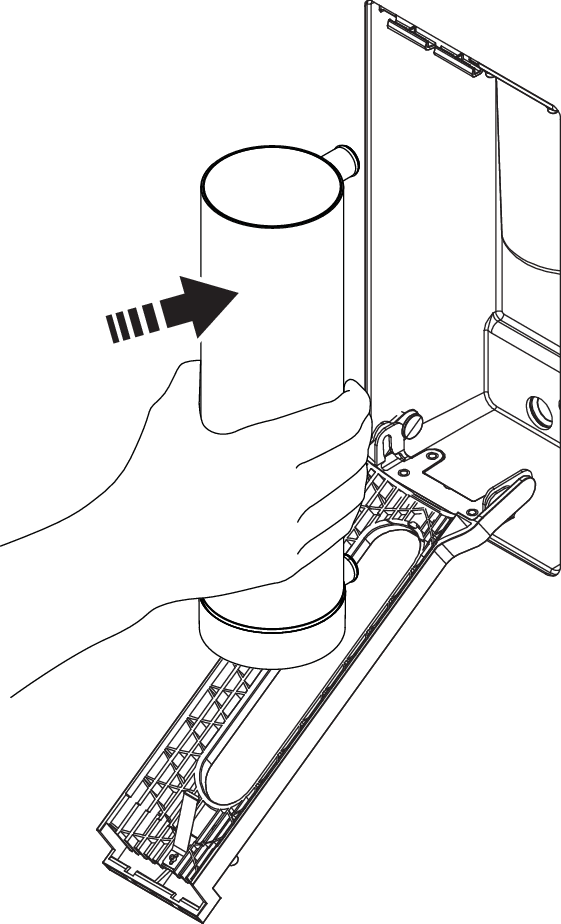

  4. Insérez la nouvelle capsule filtrante et fermez la trappe.

    Risque de fuite

    Assurez-vous que le Filtre est inséré à fond, sinon des fuites peuvent se produire.

    240315-Insert_filter.eps

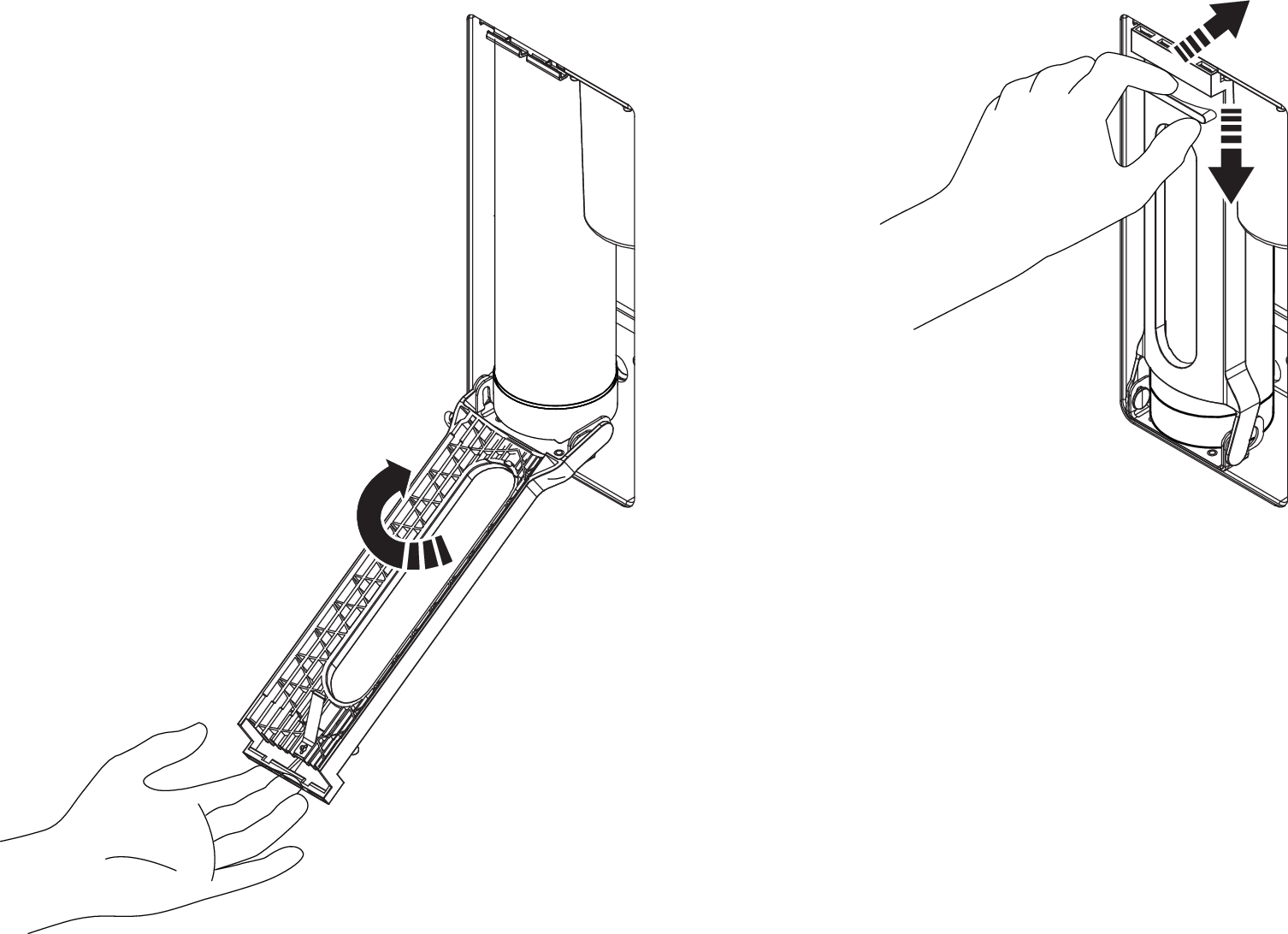

  5. Fermez le porte-filtre et la trappe sur le boîtier mural Core.

    240315-Close_filter_hatch.eps
