Installation

Installation du pommeau de douche noir ou blanc

Pour le pommeau de douche métallique, voir Installation du pommeau de douche métallique.

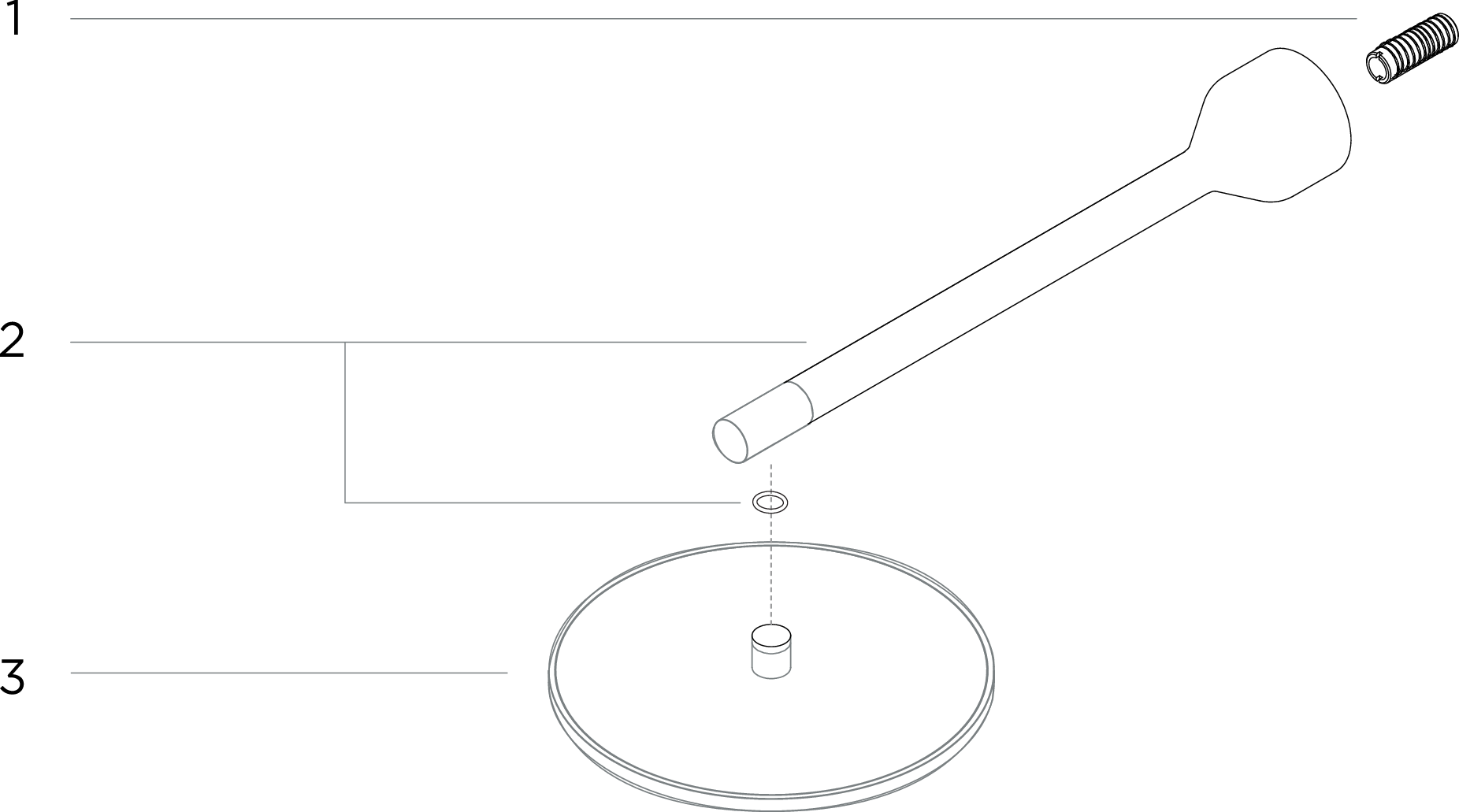

Figure 50. Vue d’ensemble des composants
Vue d’ensemble des composants


  1. Adaptateur fileté

  2. Bras de pommeau de douche avec joint

  3. Pommeau de douche

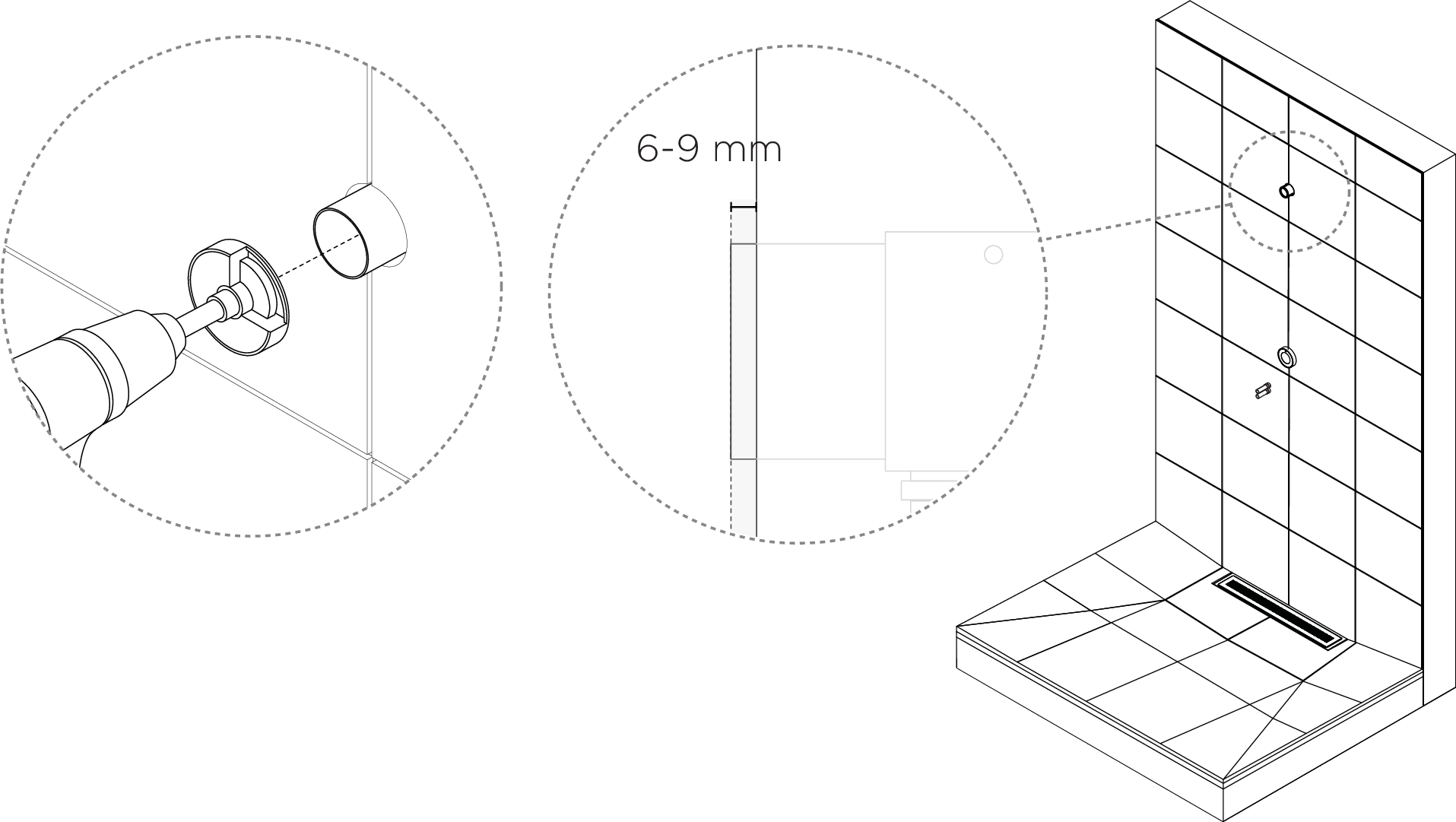

  1. Coupez le boîtier mural UNI Push de sorte qu’il dépasse de 6 à 9 mm. Nous recommandons l’utilisation du cutter pour boîtier mural LK UNI.

    201201_Remote_shower_head_inst_1.eps

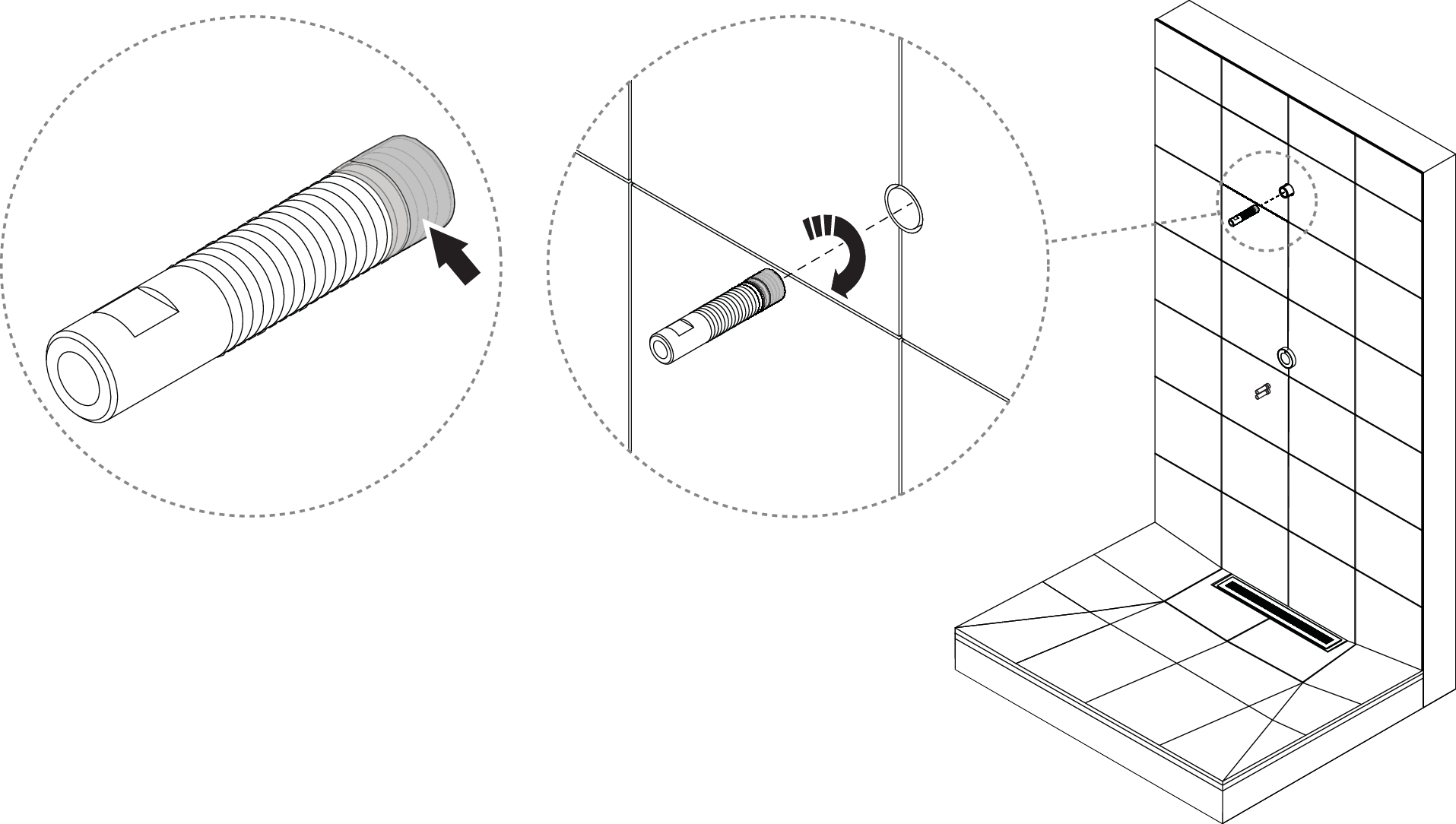

  2. Montez l’adaptateur fileté dans le boîtier mural UNI Push.

    Avis

    Recouvrez l’extrémité de l’adaptateur fileté d’un produit d’étanchéité pour filetage afin d’éviter les fuites.

    201201_Remote_shower_head_inst_molded.eps

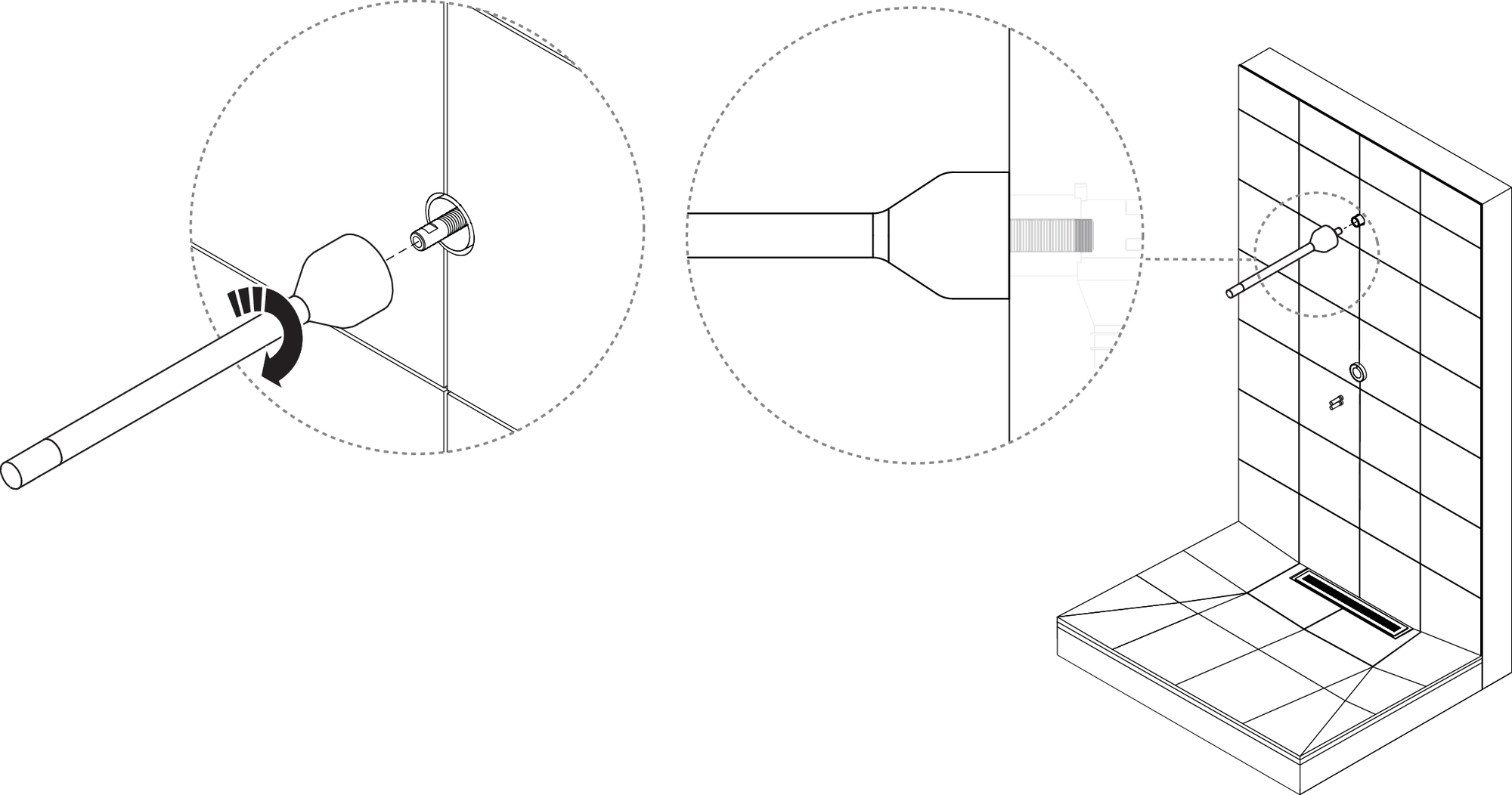

  3. Installez le bras de douche.

    240229_Remote_shower_head_inst_arm.eps

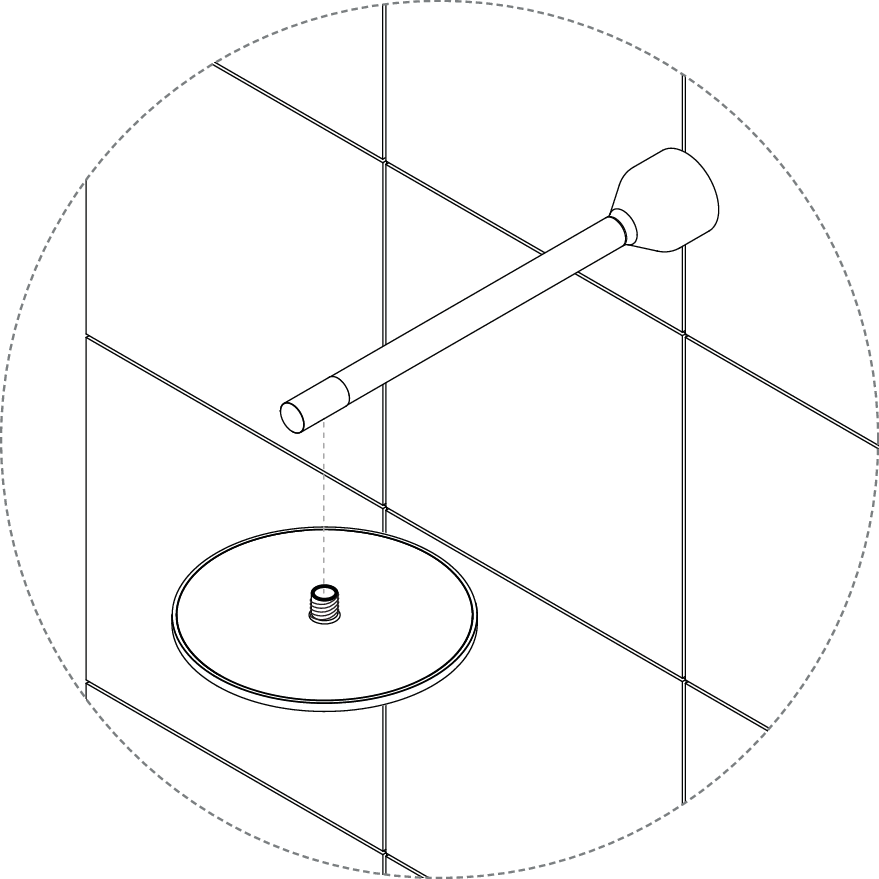

  4. Installez le pommeau de douche sur le bras.

    Attention

    Assurez-vous que le joint est en place, qu’il ne croise pas le filetage et qu’il n’est pas trop serré.

    191213_head_shower_install_3.eps
