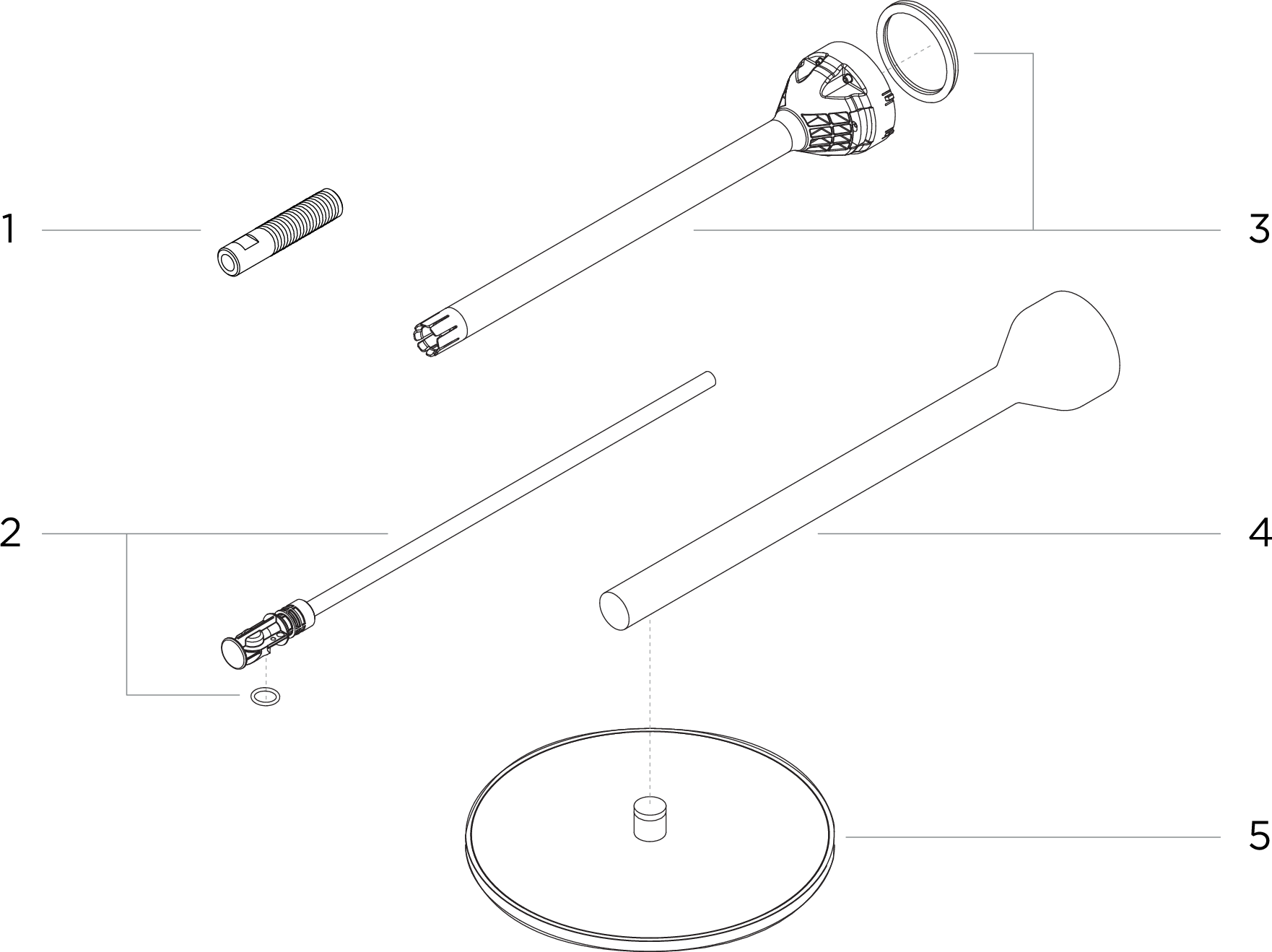

Installation du pommeau de douche métallique
 |
Adaptateur fileté
Tuyau PEX interne de pommeau de douche avec joint
Insert de bras de pommeau de douche avec anneau de support
Couvercle métallique
Pommeau de douche

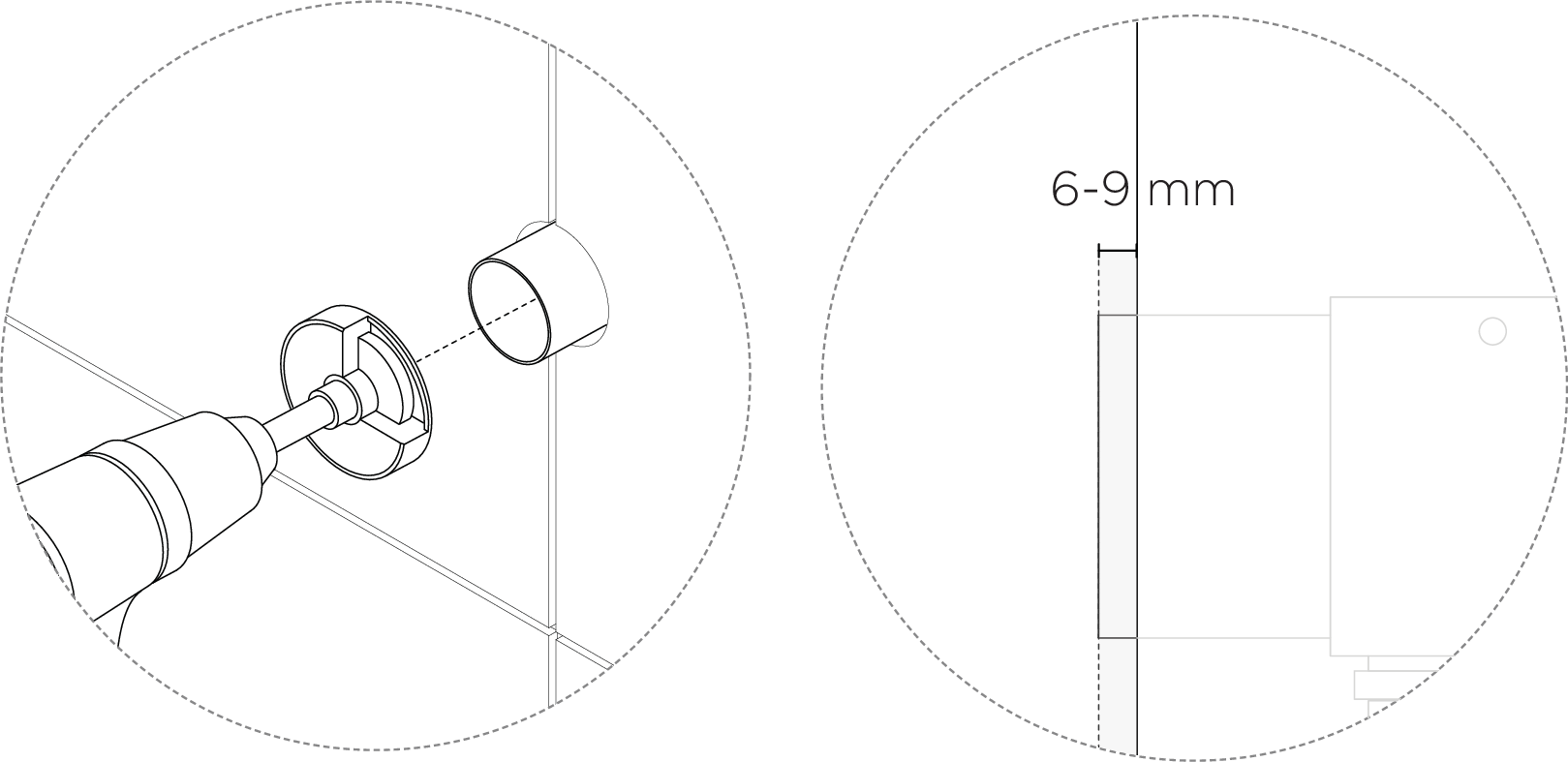

Coupez le boîtier mural UNI Push de sorte qu’il dépasse de 6 à 9 mm. Nous recommandons l’utilisation du cutter pour boîtier mural LK UNI.

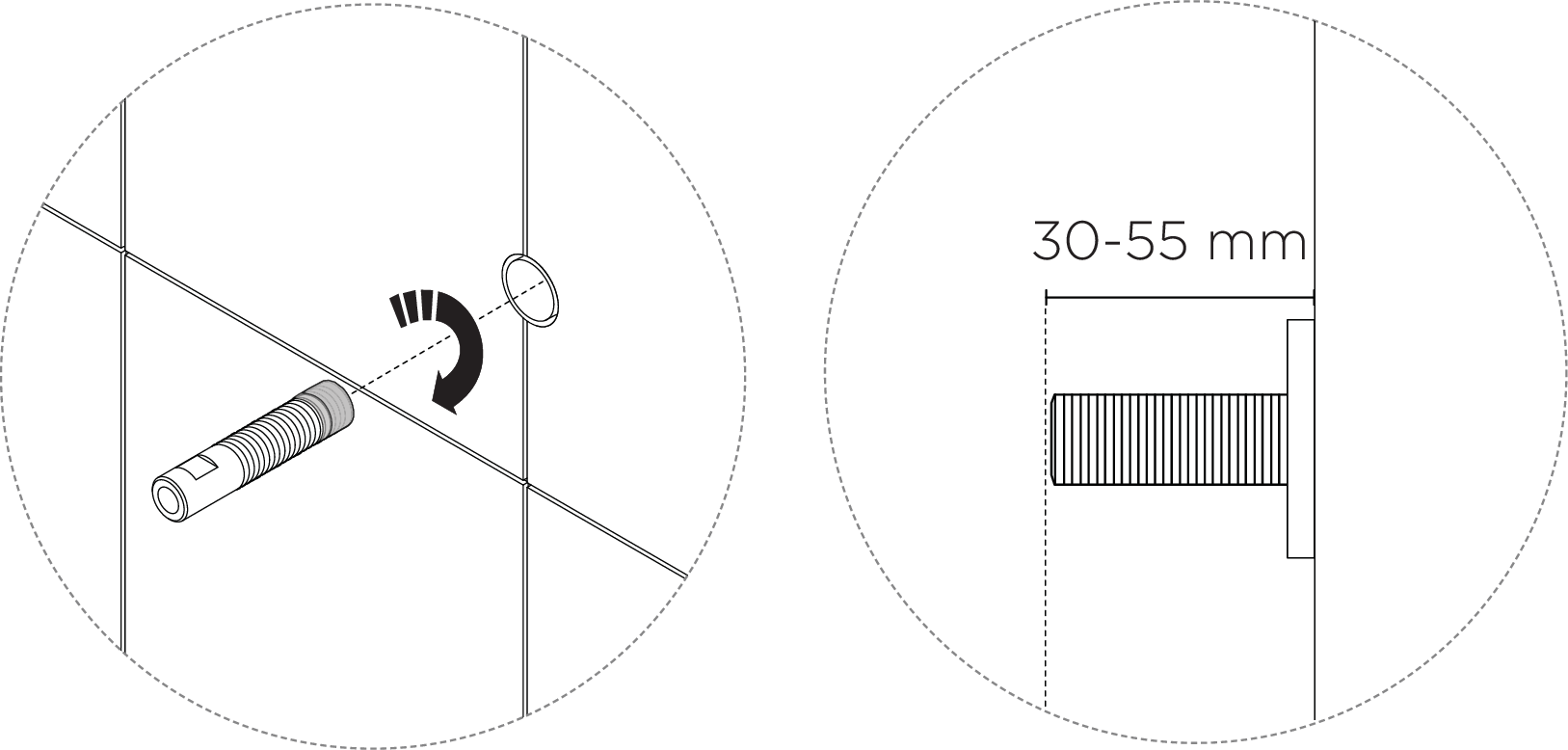

Montez l’adaptateur fileté dans le boîtier mural UNI Push, de sorte qu’il dépasse de 30 à 55 mm de la surface du mur. Coupez-le si nécessaire.
Note
Recouvrez l’extrémité de l’adaptateur fileté d’un produit d’étanchéité pour filetage afin d’éviter les fuites.

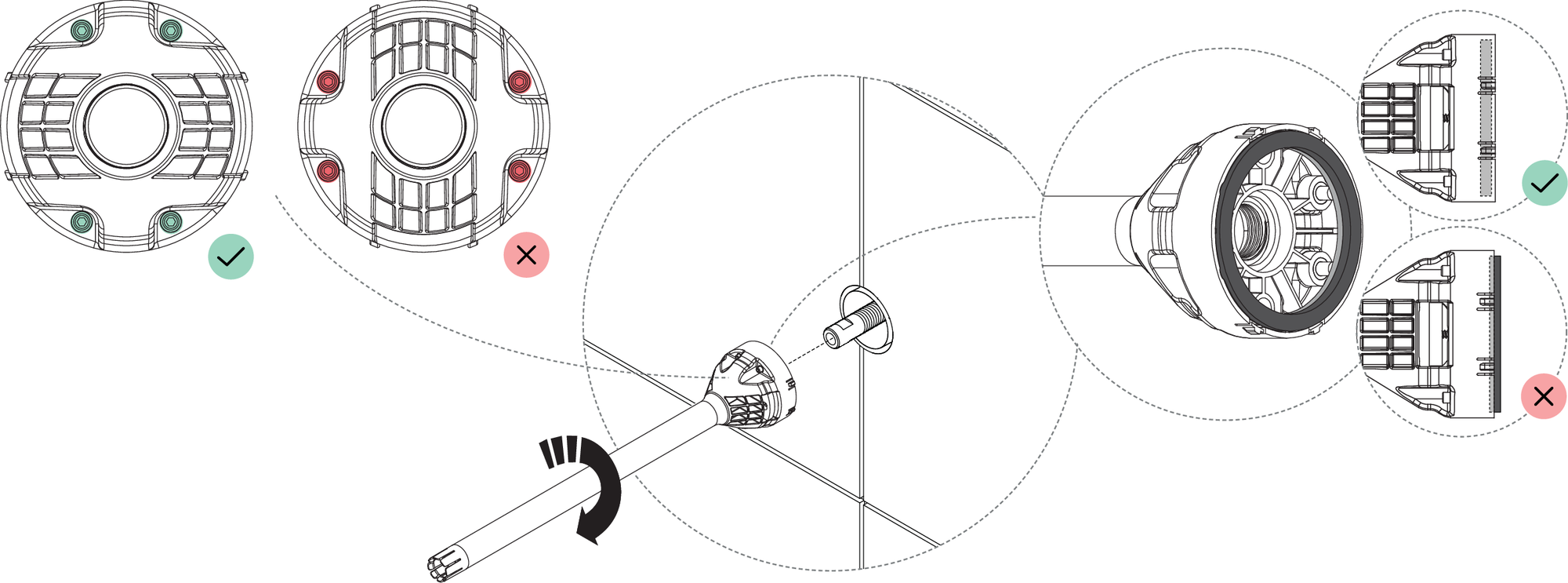

Placez l’insert du bras de pommeau de douche sur l’adaptateur et vissez-le complètement jusqu’à ce qu’il touche le mur.
Attention
Assurez-vous que l’anneau de support est en place avec le côté en caoutchouc orienté vers le mur. Lorsque le bras du pommeau de douche est vissé, l’anneau de support doit être complètement encastré et ne pas dépasser de la base.

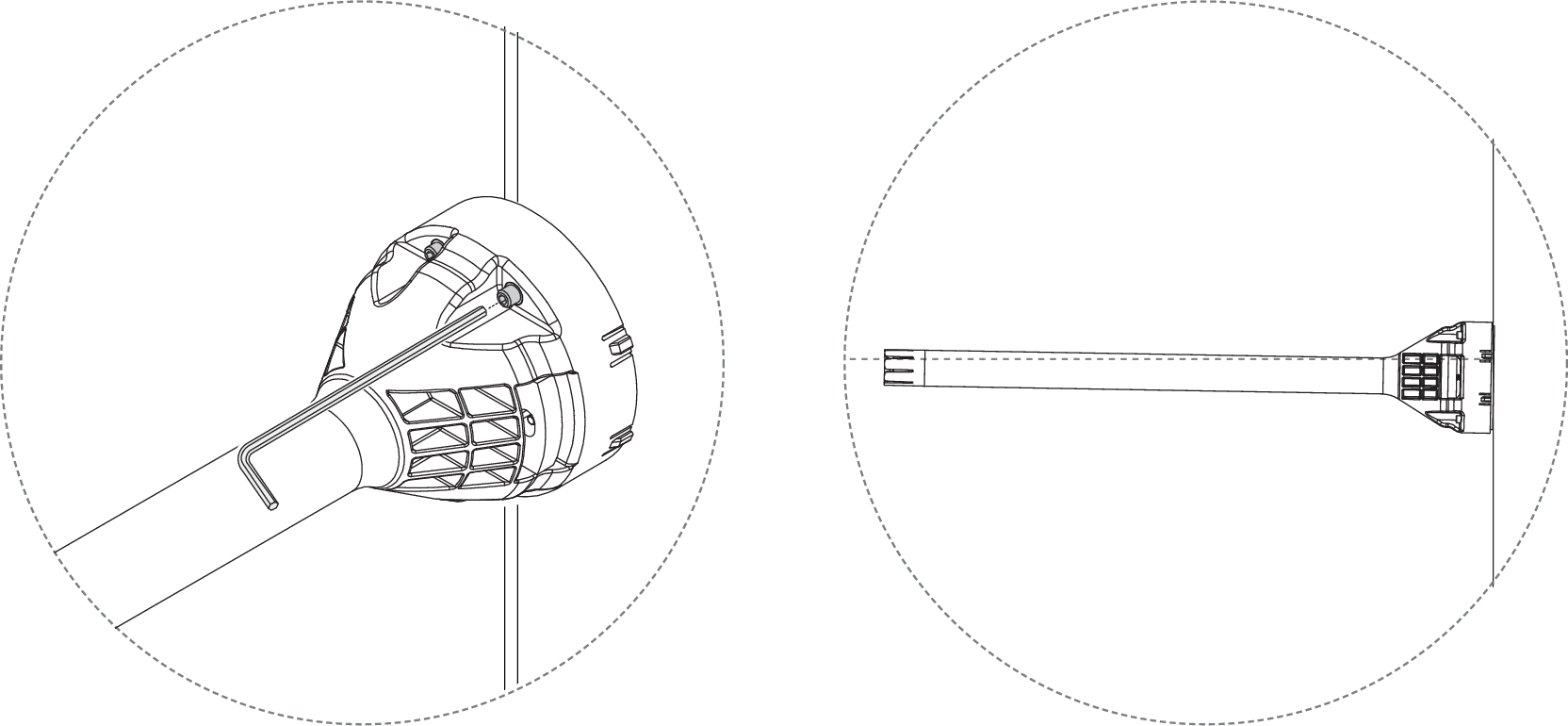

Si l’angle du bras doit être réglé, desserrez-le d’environ un demi-tour du mur, puis utilisez les vis de réglage pour régler l’angle.
Note
Le pommeau de douche ajoutera du poids. Réglez l’angle du bras légèrement vers le haut pour compenser le poids ajouté.
Poussez le tuyau PEX dans l’insert du bras de douche.

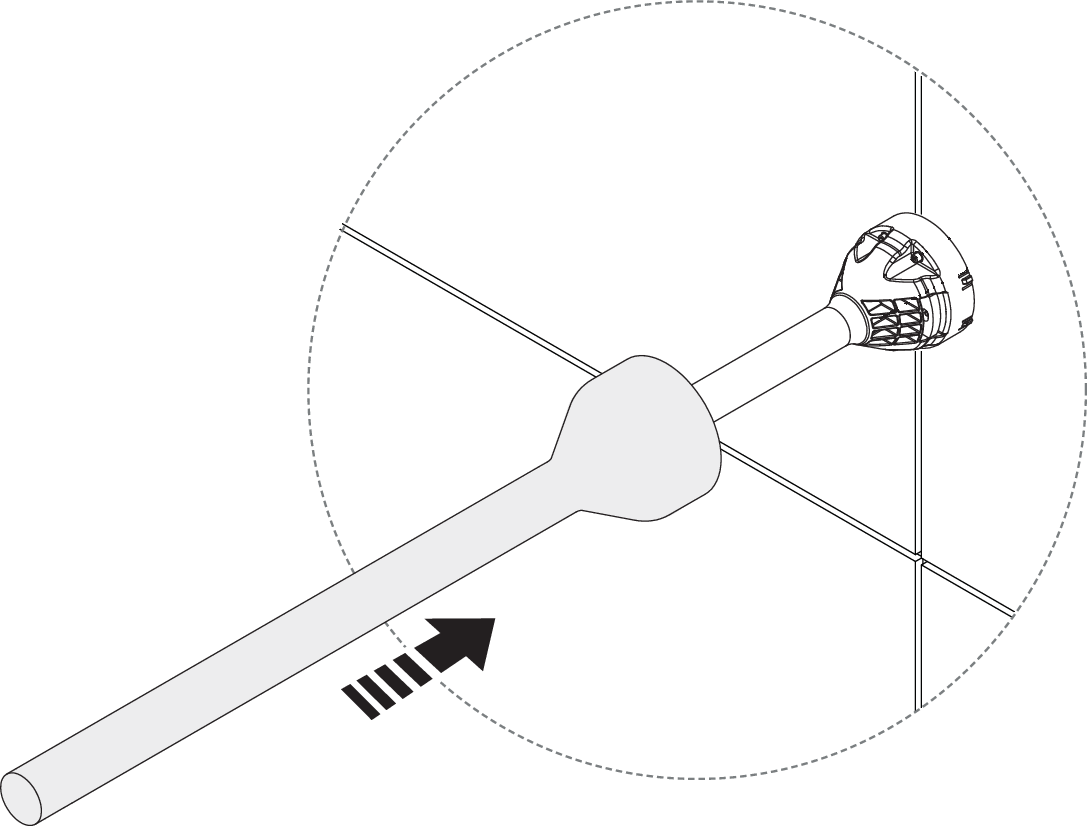

Placez le couvercle métallique sur l’insert du bras de douche.

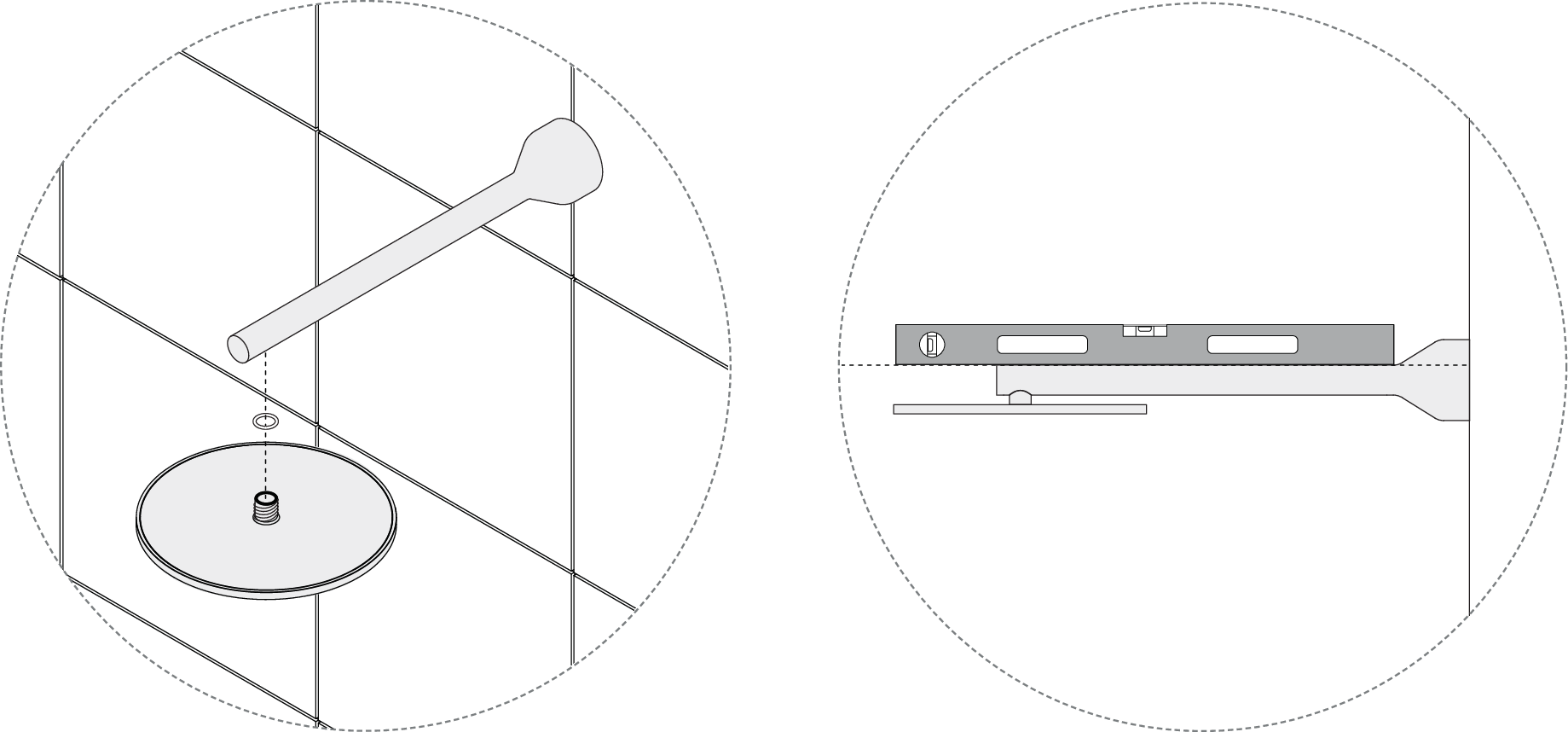

Installez le pommeau de douche sur le bras. Vérifier l’angle à l’aide d’un niveau à bulle.
Attention
Assurez-vous que le joint est en place, qu’il ne croise pas le filetage et qu’il n’est pas trop serré.
