Installation

[en] Install Orbital Shower Core
240320_R3_Shower_Unit_core_Hose_kit_comp_overview.eps

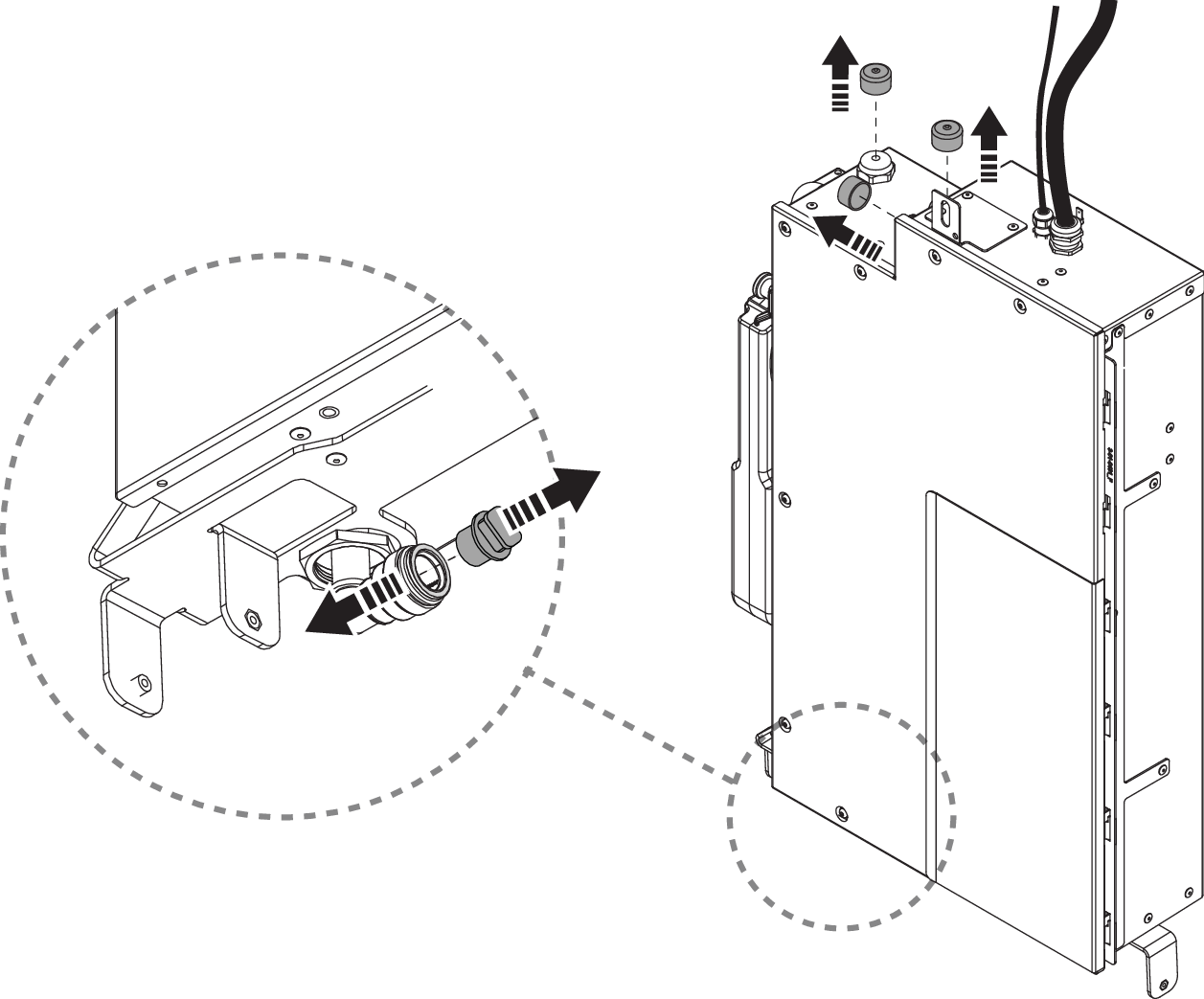

  1. Retirez les quatre bouchons de transport.

    210629_R3_Remove_transport_plug.eps

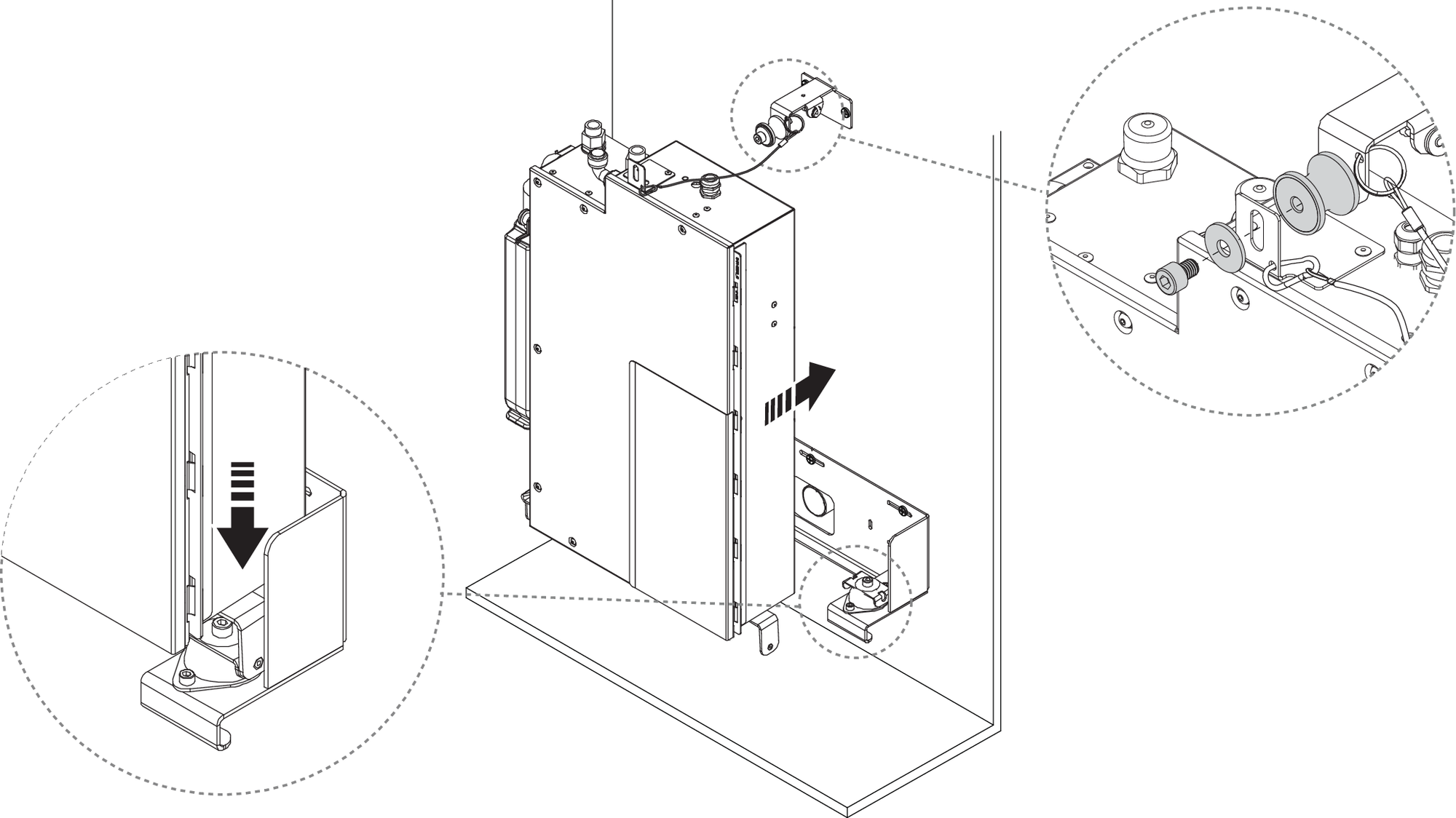

  2. [en] Insert the Core into the Top and Bottom Bracket Assembly, and secure the safety wire.

    Attention

    • [en] Heavy equipment. Orbital Shower Core weighs approx. 25 kg

    • [en] Make sure that hoses and cables do not get pinched.

    210524_Remote_core_installation.eps

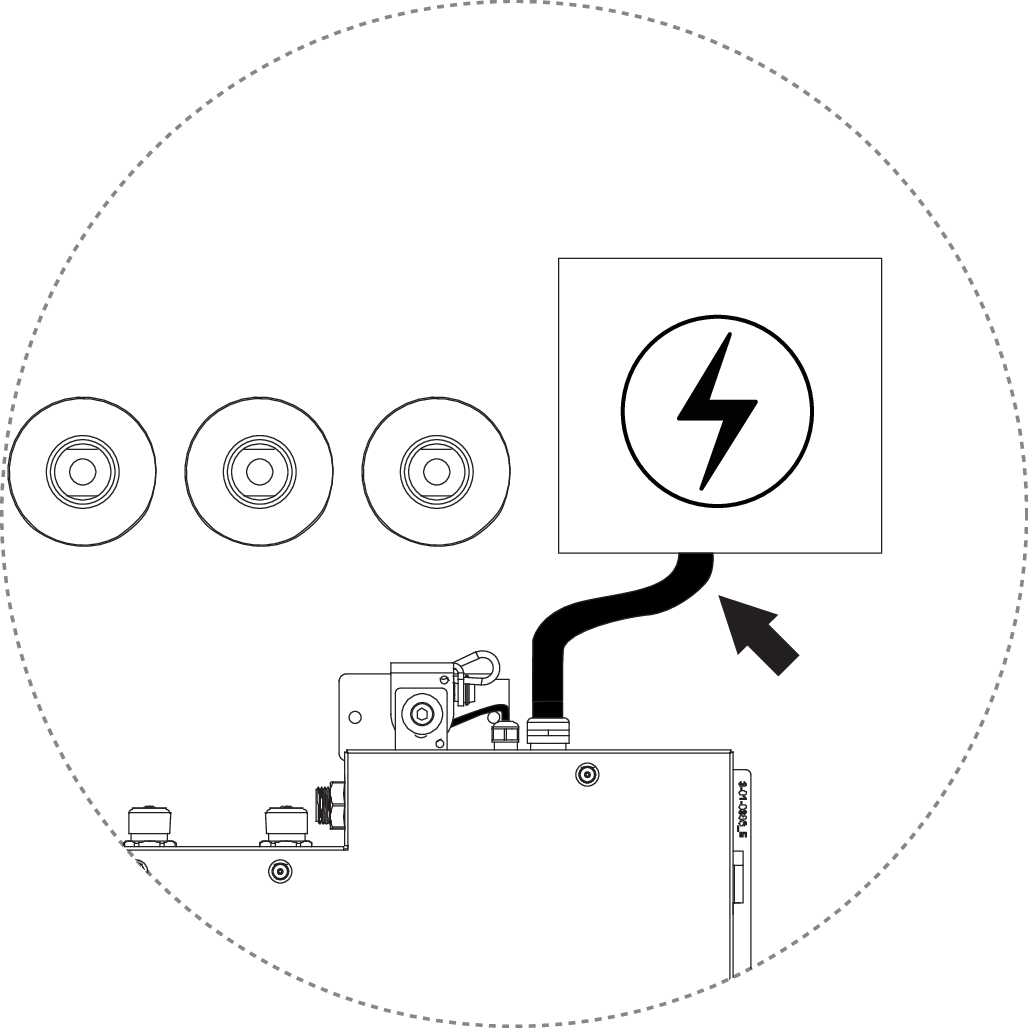

  3. Branchez le câble d’alimentation à la boîte de jonction.

    210505_Remote_Electrical_installation.eps

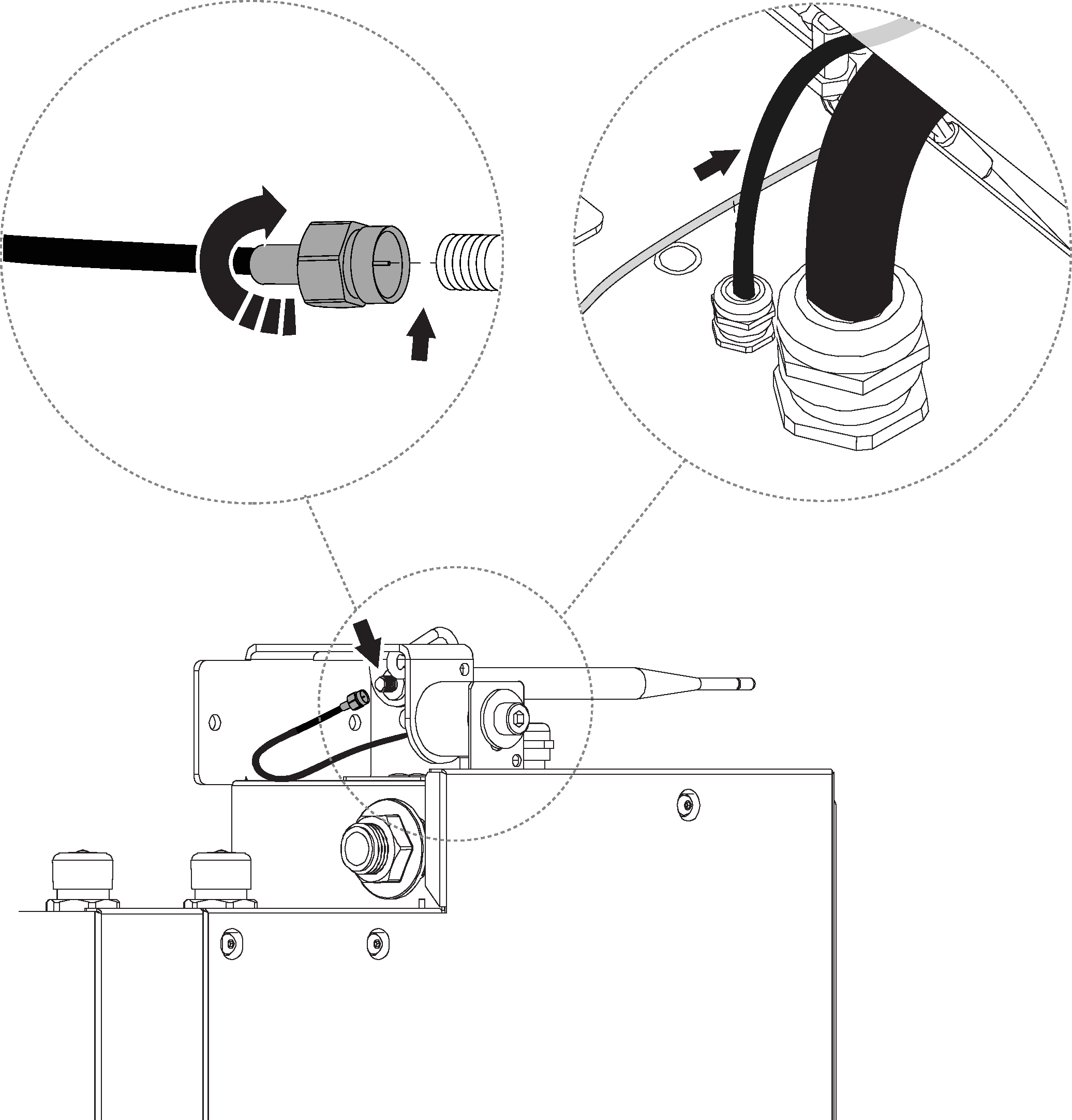

  4. [en] Connect the antenna cable to the Wi-Fi antenna.

    210505_R3_Remote_Complete_installed_-_R3_rotate_core_Install_wifi_cable.eps

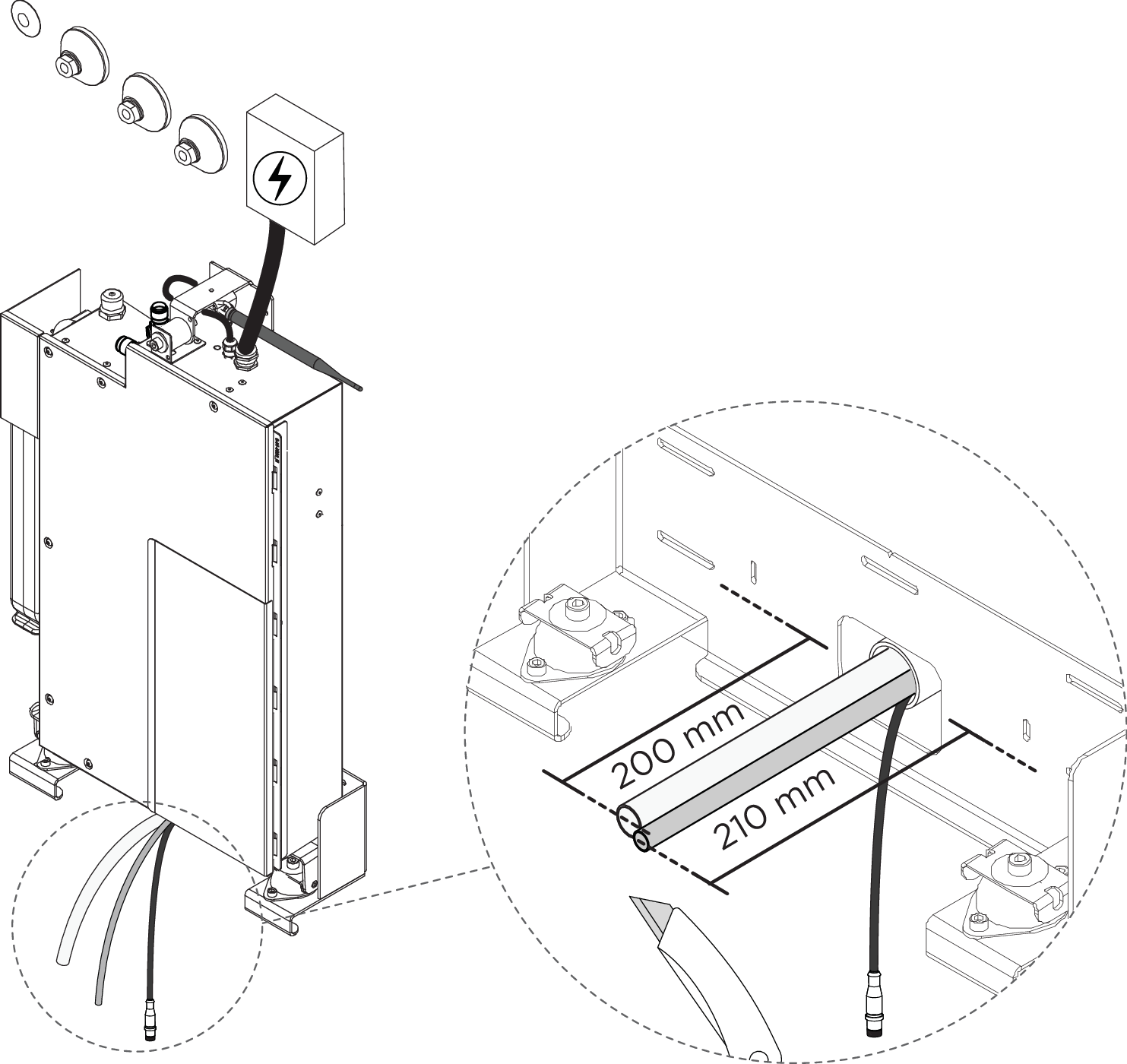

  5. Coupez la durite de recyclage et la durite de rinçage conformément aux mesures indiquées sur le schéma.

    210517_Remote_core_cut_hoses.eps

  6. Appliquez de la graisse de montage sur le raccord de flexible séparé, enfoncez-la jusqu’en butée dans le flexible de circulation et serrez-la avec le collier de serrage.

    210507_Install_shower_Unit_Recirc_hose_barbed_nozzle.eps

  7. Raccordez le tuyau de recirculation et le tuyau de rinçage au bas du boîtier mural Core.

    240305_R3_shower_unit_connect_hoses.eps

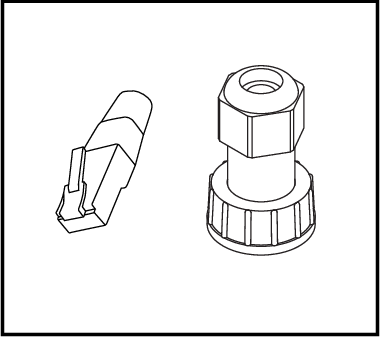

  8. Figure 130. Uniquement valable pour l’installation Ethernet orbitale
    Uniquement valable pour l’installation Ethernet orbitale

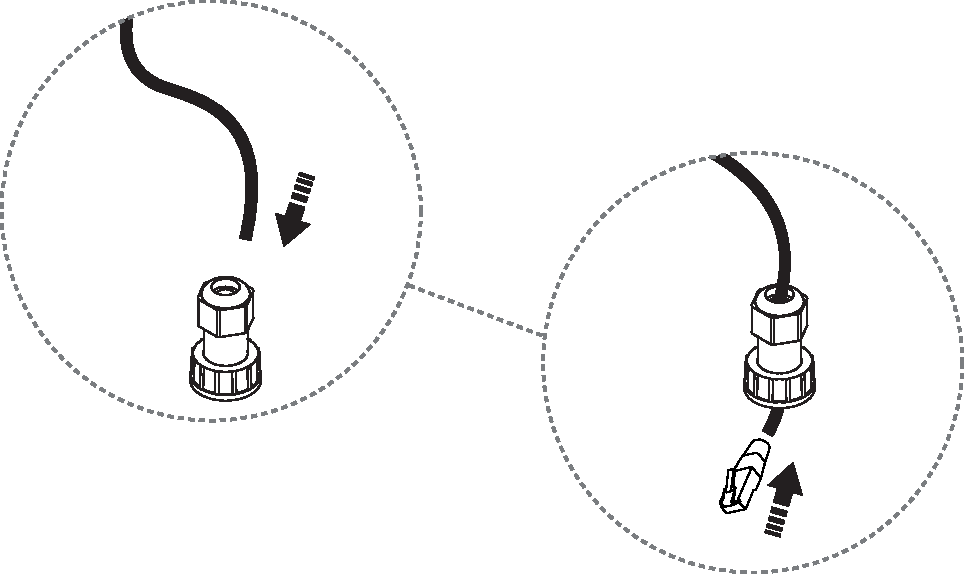

    Tirez le câble Ethernet à travers le connecteur de câble et fixez le connecteur RJ45.

    220505_Standard_Install_Ethernet_cord.eps

  9. Dévissez le couvercle de protection.

    220505_Install_Ethernet_remove_lid.eps

  10. Serrez les connecteurs de câble à la main pour éviter de les endommager.

    220503_Panel_Install_Ethernet_cord_connect.eps
