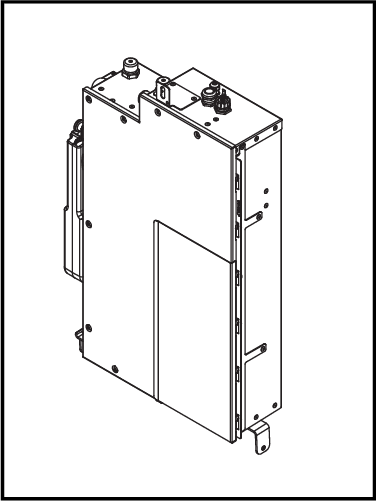

Installation du l’Orbital Shower Core
 |

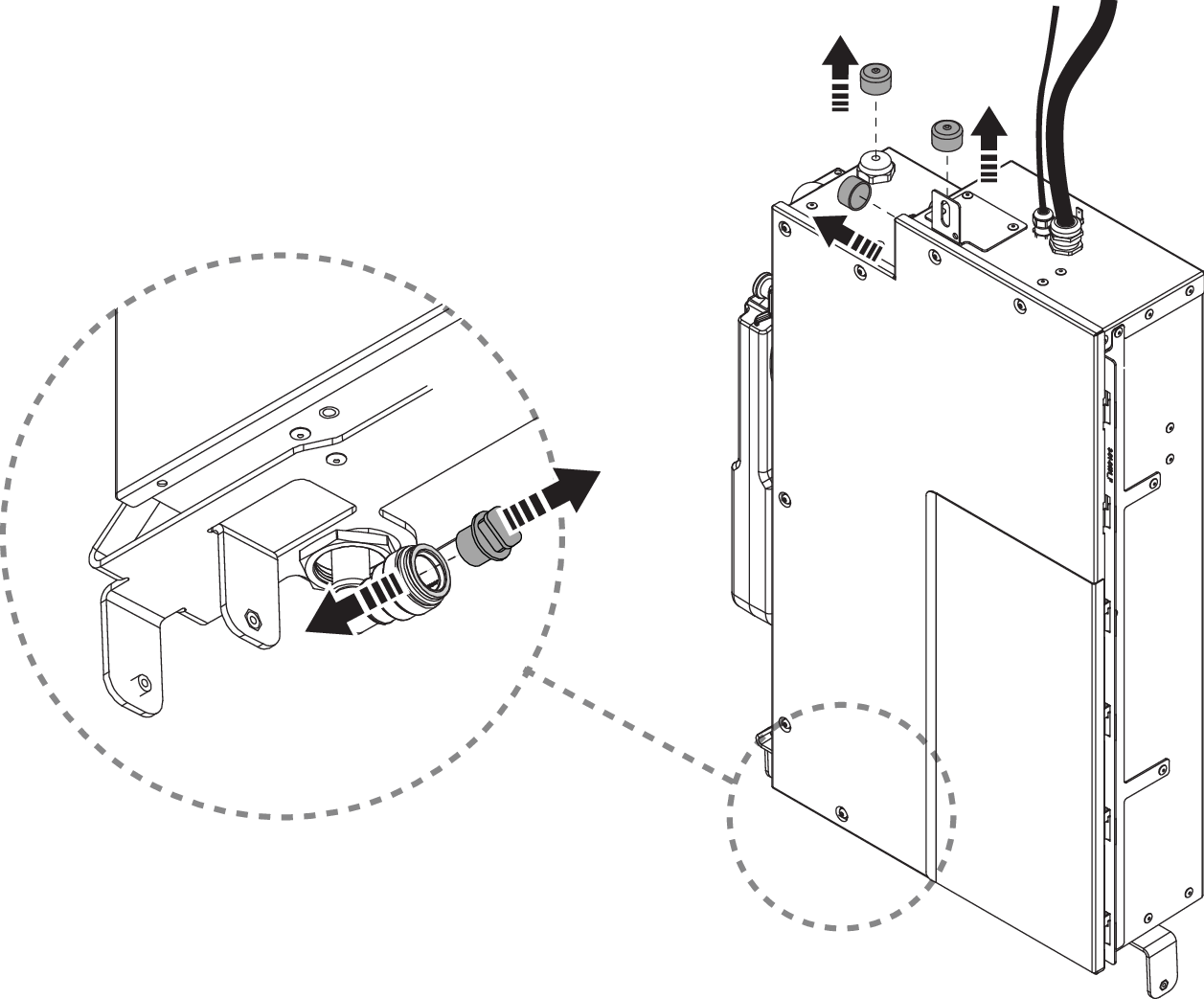

Retirez les quatre bouchons de transport.

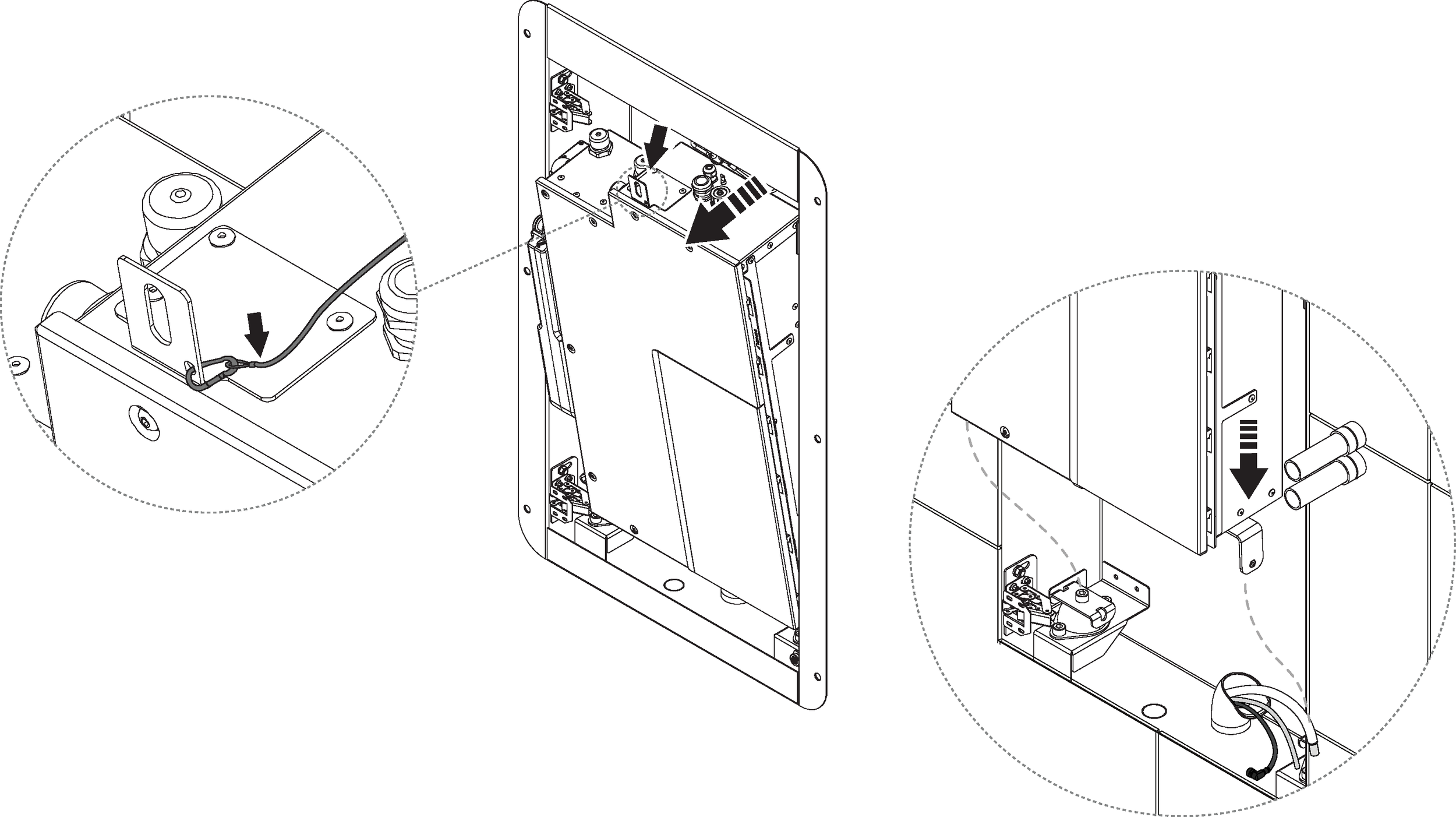

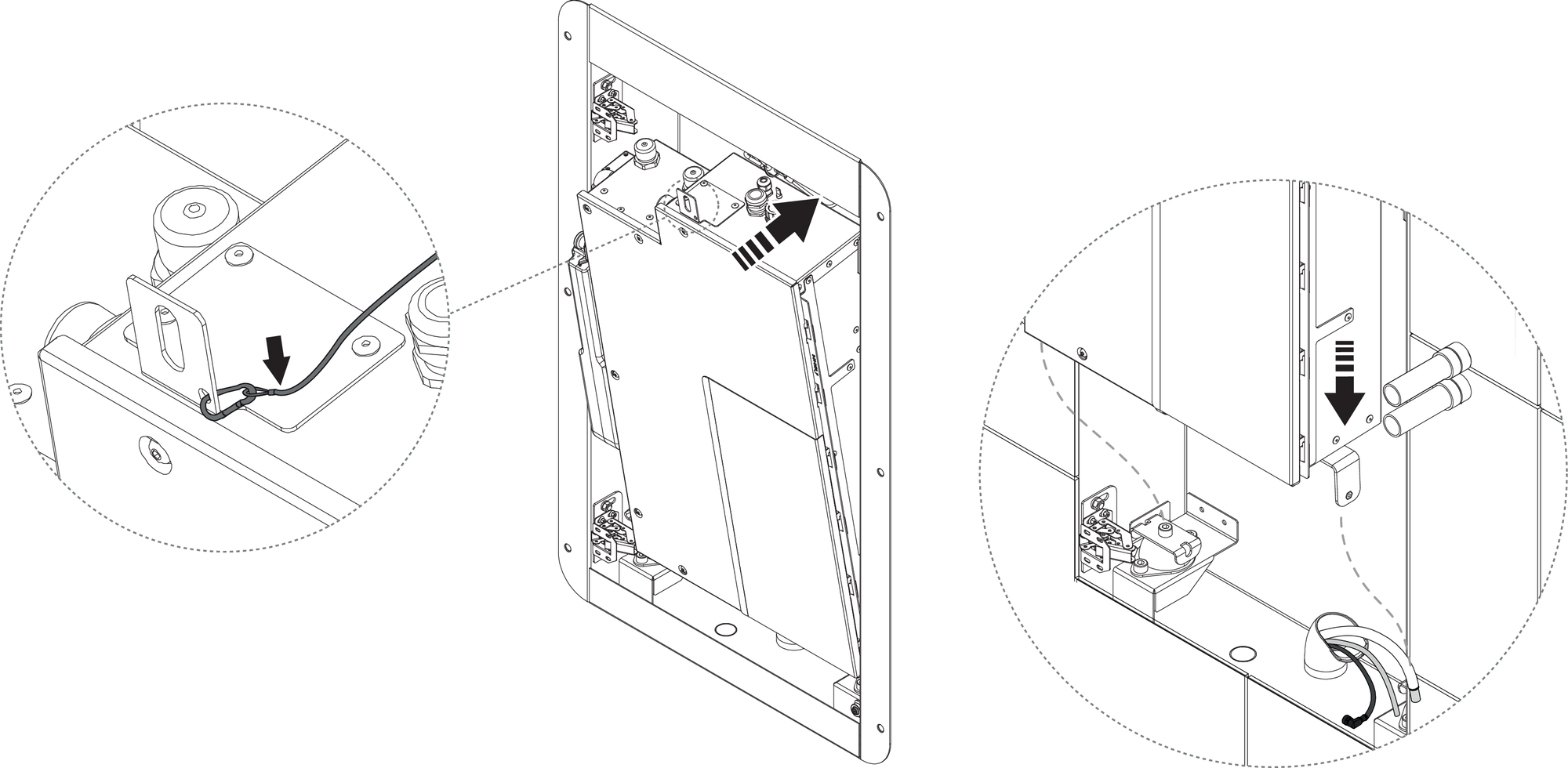

Insérez Orbital Shower Core dans le Boîtier mural et fixez le câble de sécurité.
Attention
Équipement lourd. Orbital Shower Core pèse environ 25 kg.
Assurez-vous d’attacher le câble de sécurité avant d’incliner Orbital Shower Core.
Assurez-vous que les tuyaux et les câbles ne sont pas pincés ou pliés.

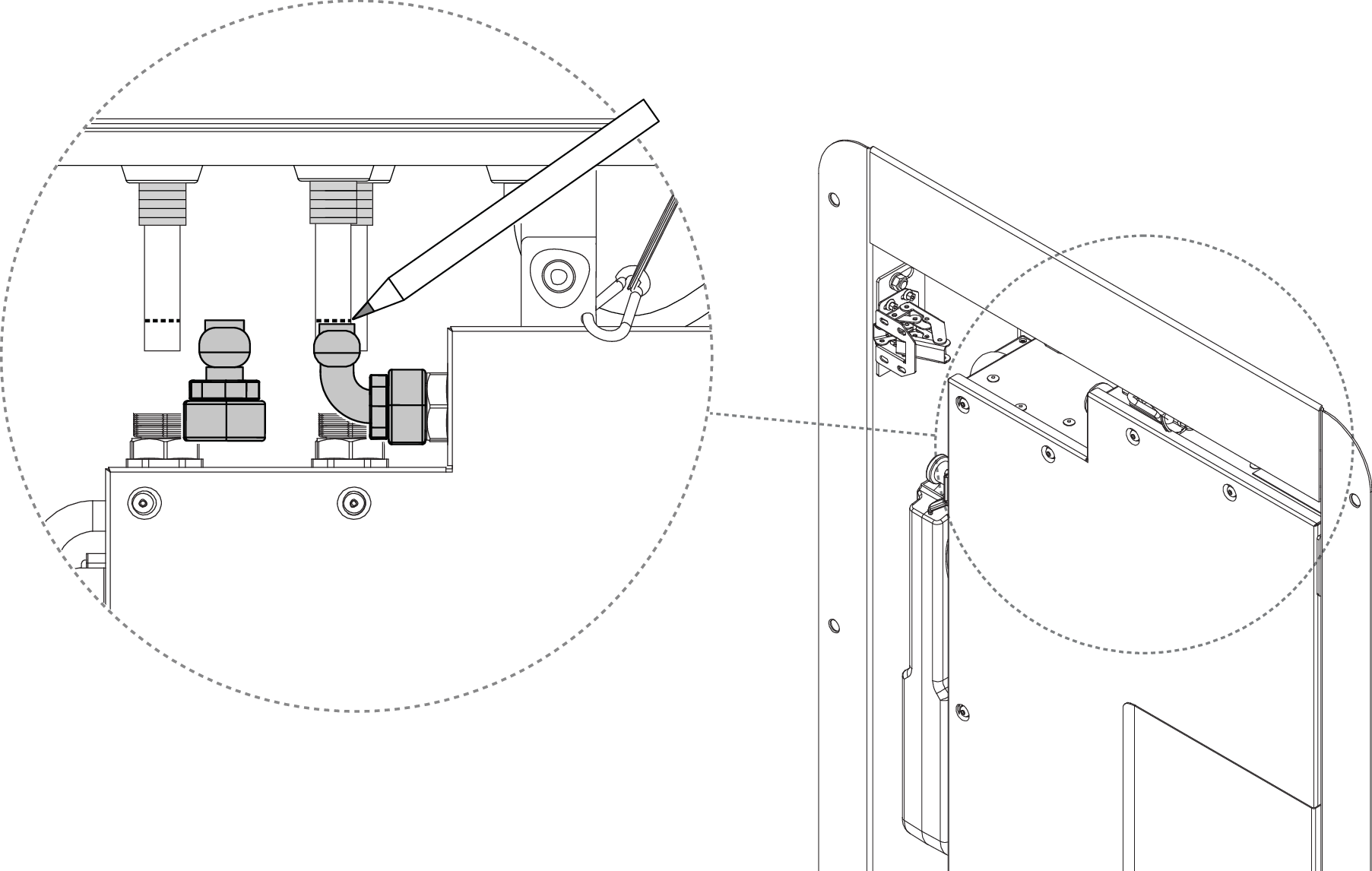

Mesurez et marquez les tuyaux à couper.

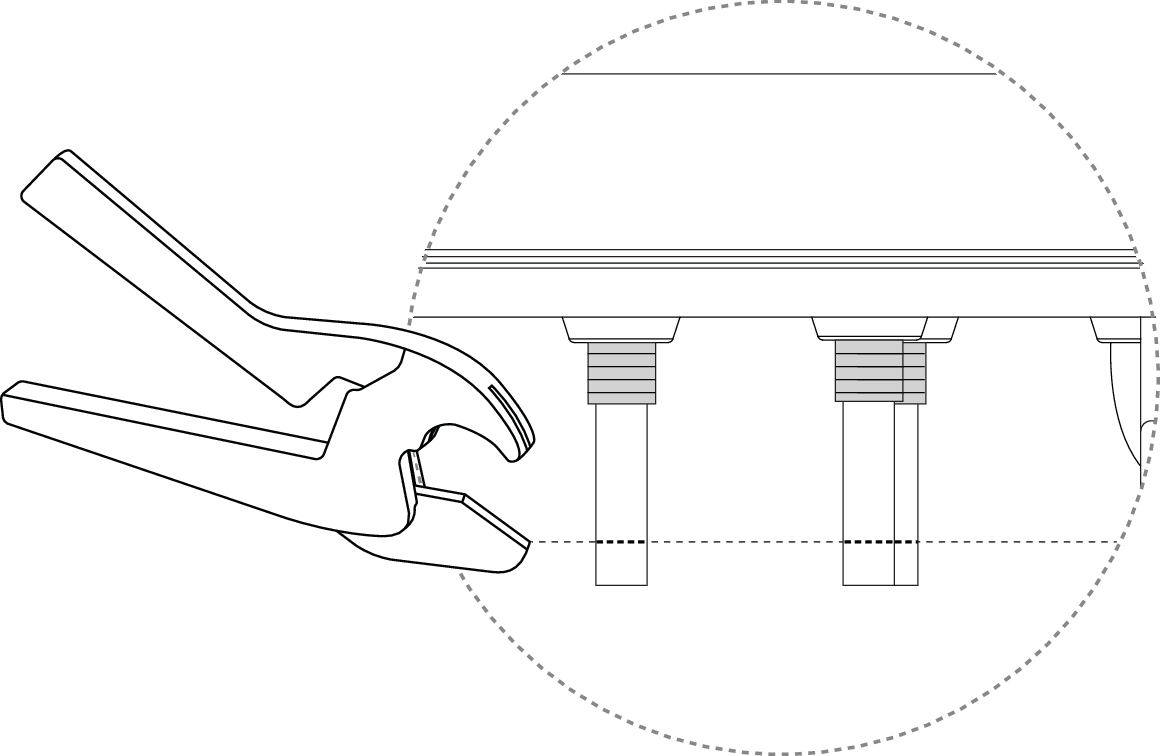

Coupez les tuyaux PEX. Soulevez Orbital Shower Core hors du Boîtier mural pour un meilleur accès.
Installez les connecteurs.
Attention
Utilisez des raccords avec un écrou desserré.
Installez les raccords de flexible conformément aux normes industrielles applicables.
Assurez-vous de rincer les débris des conduites d’eau avant de raccorder Orbital Shower Core.
Insérez à nouveau l’Orbital Shower Core dans le Boîtier mural et fixez le câble de sécurité. Laissez-le incliné pour permettre l’installation électrique.

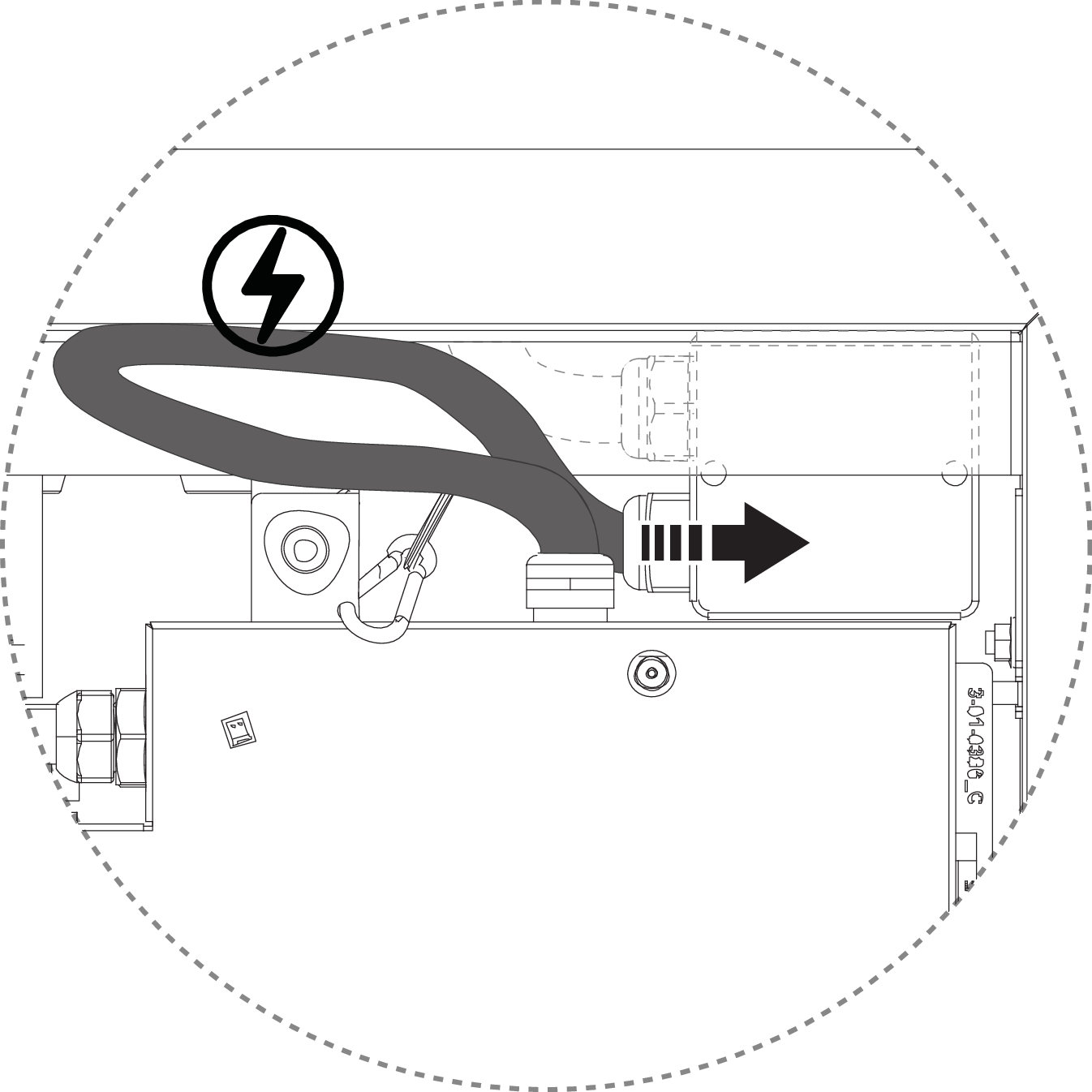

Branchez le câble d’alimentation à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

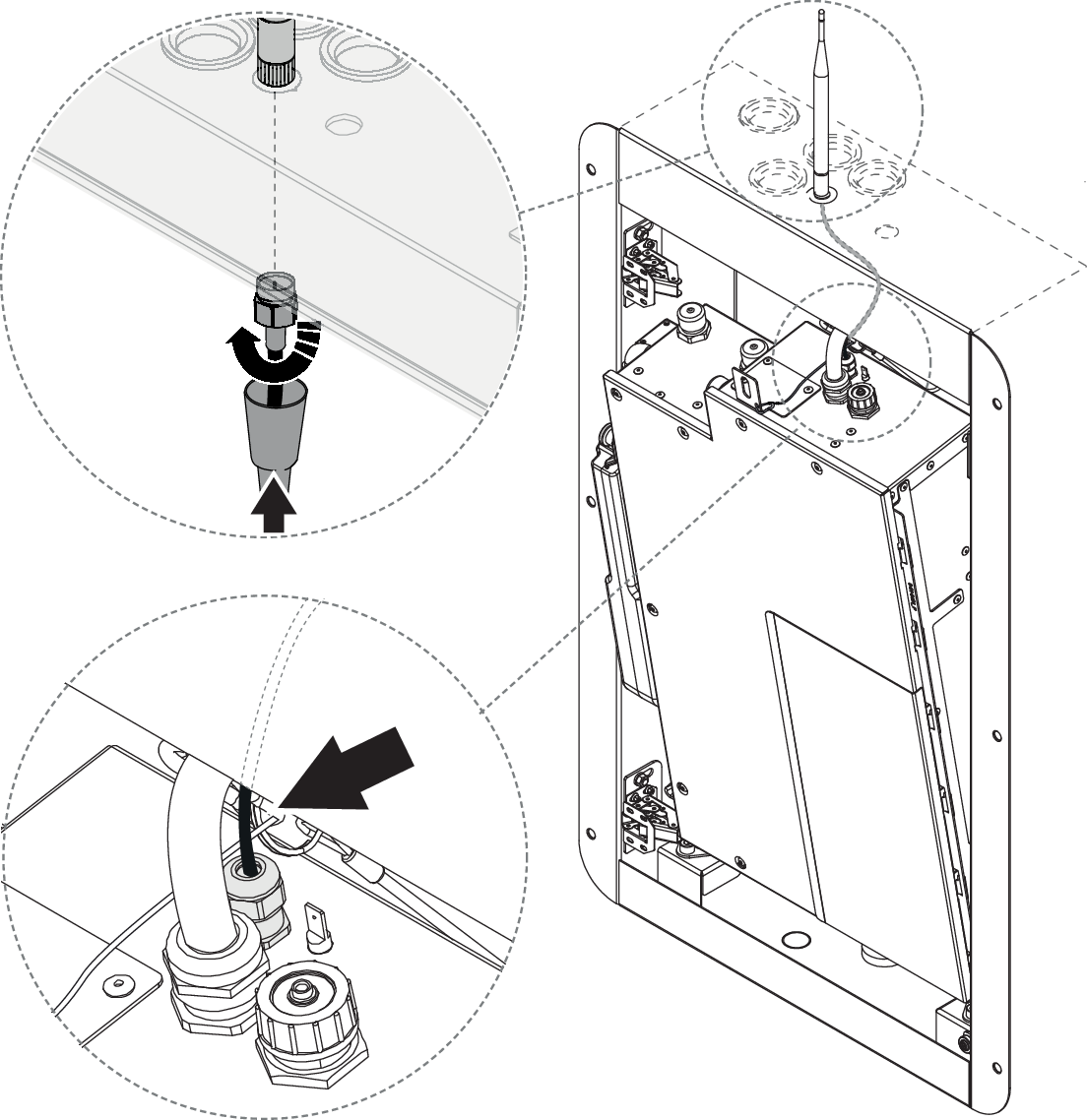

Connectez le câble Wi-Fi à l’antenne Wi-Fi.

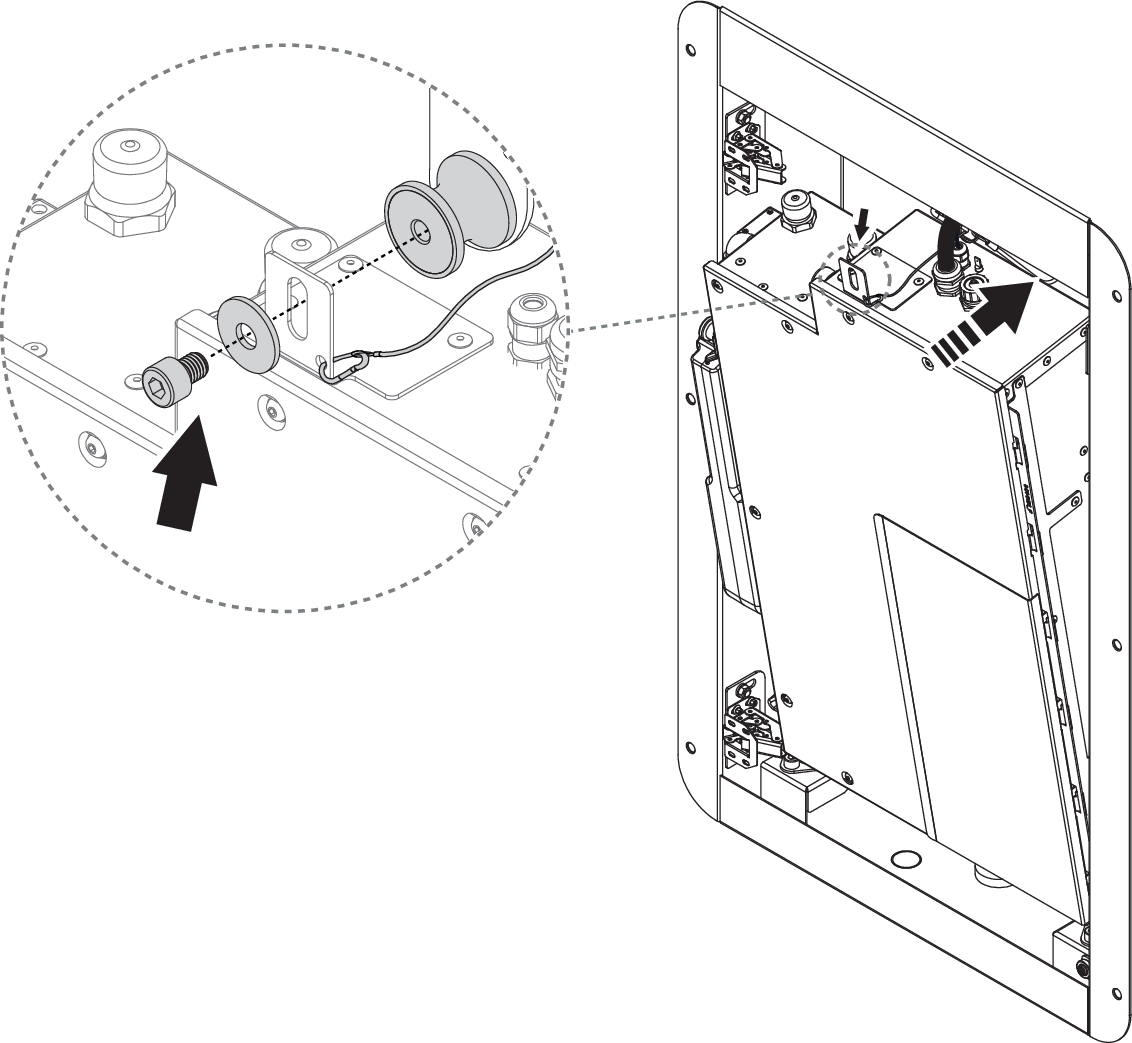

Verrouillez Orbital Shower Core en place.
x1
Tête à douille M8
Raccordez l’eau entrante et sortante à l’Orbital Shower Core.
Raccordez le tuyau de recirculation et le tuyau de rinçage au bas du boîtier mural Core.

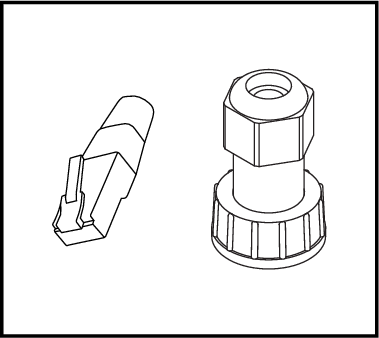

- Figure 23. Uniquement valable pour l’installation Ethernet orbitale

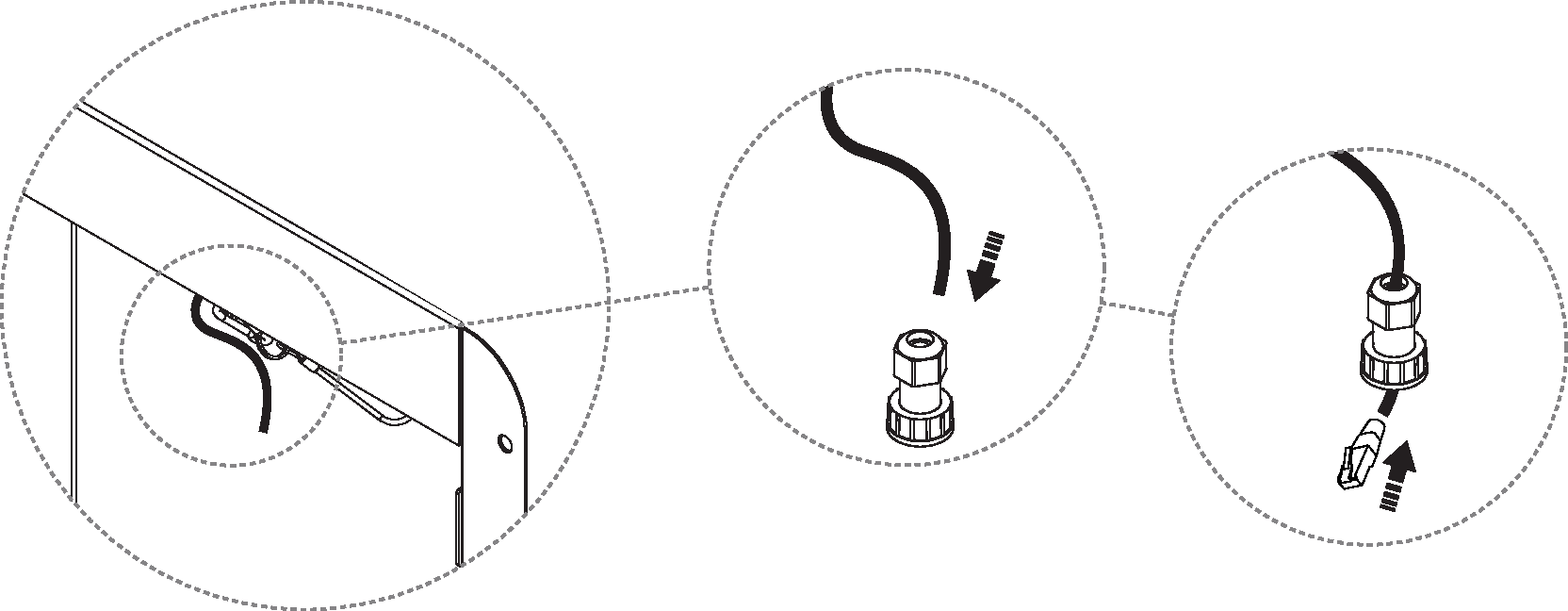

Tirez le câble Ethernet à travers le connecteur de câble et fixez le connecteur RJ45.

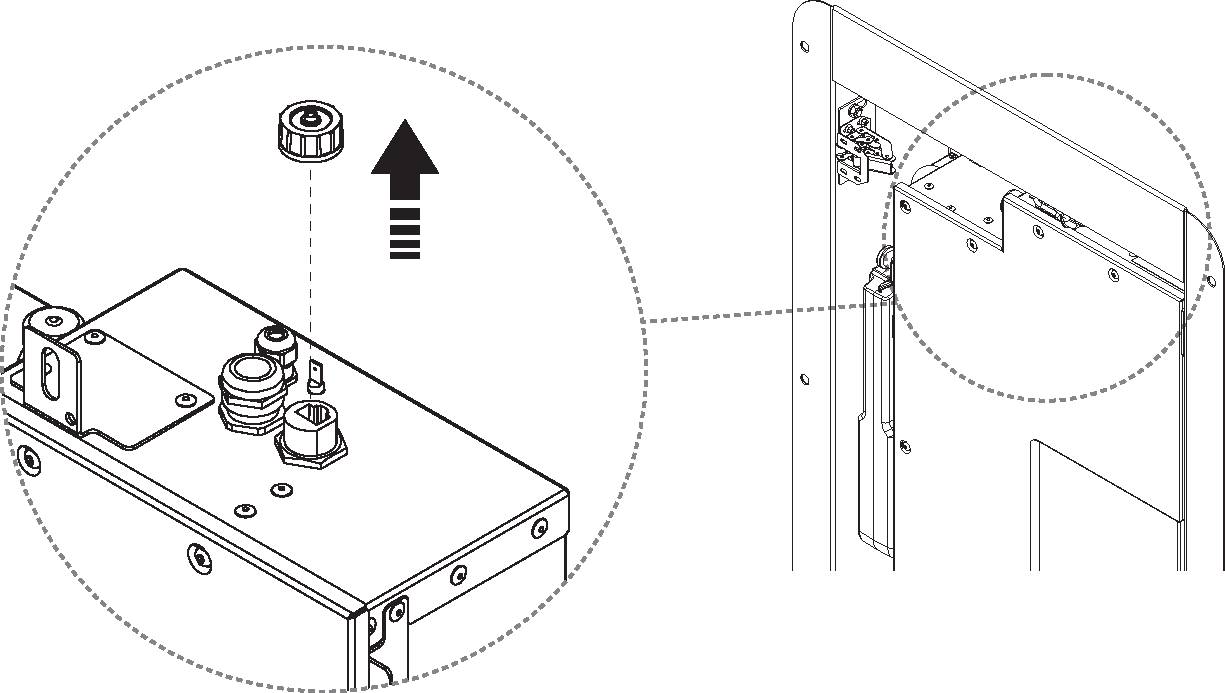

Dévissez le couvercle de protection.
Serrez les connecteurs de câble à la main pour éviter de les endommager.
