[en] Pipes & connections

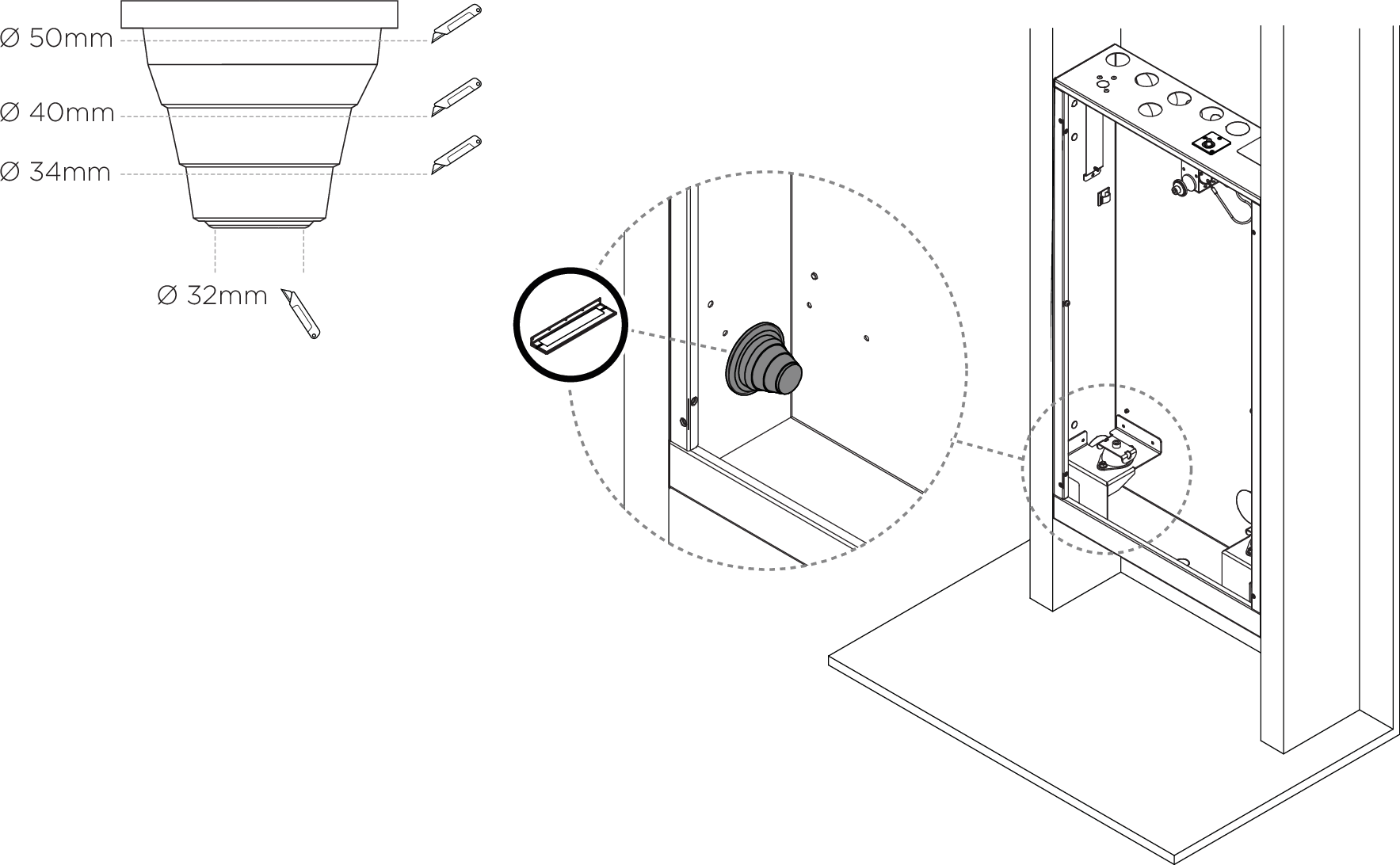

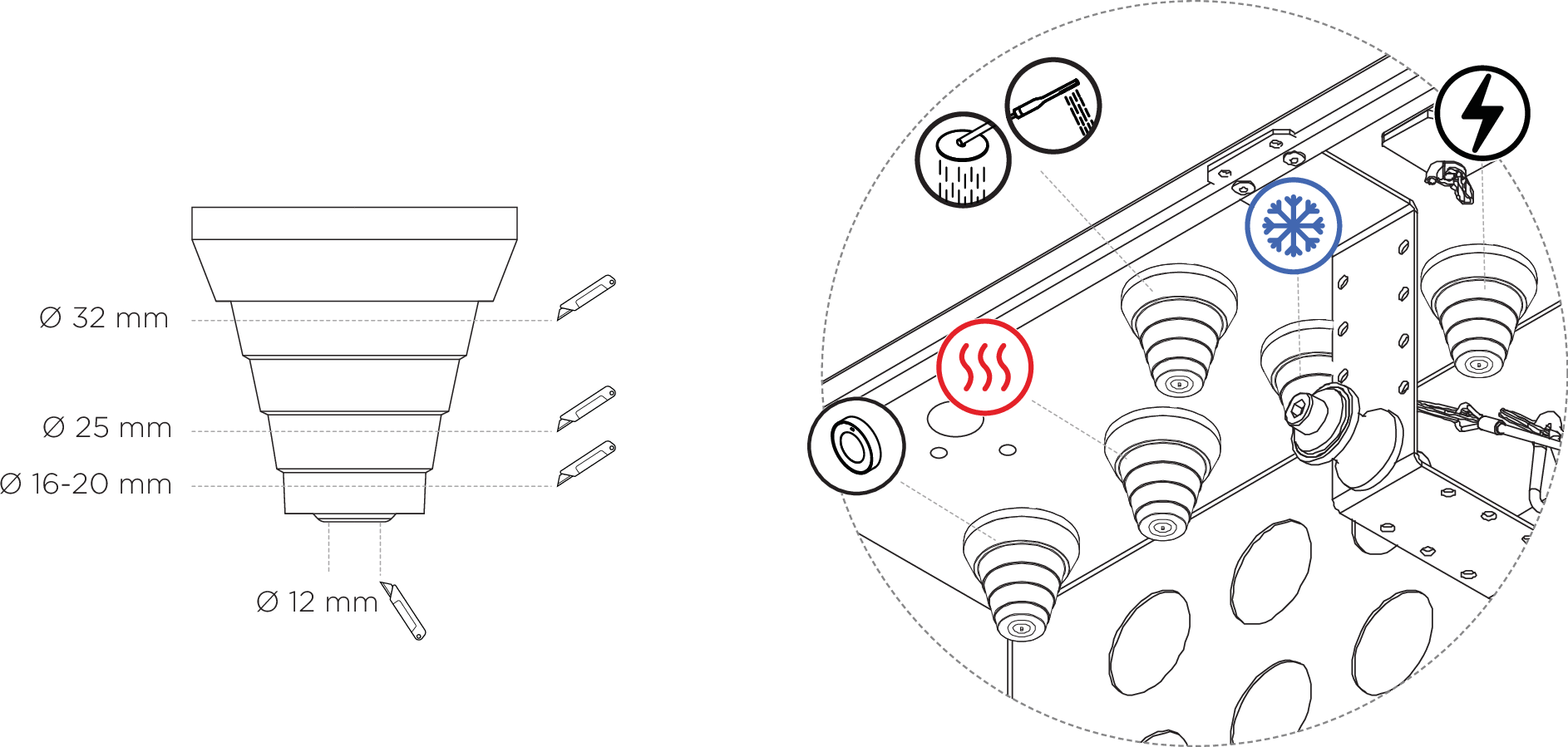

[en] Cut the cone to fit the drain pipe (50 mm).

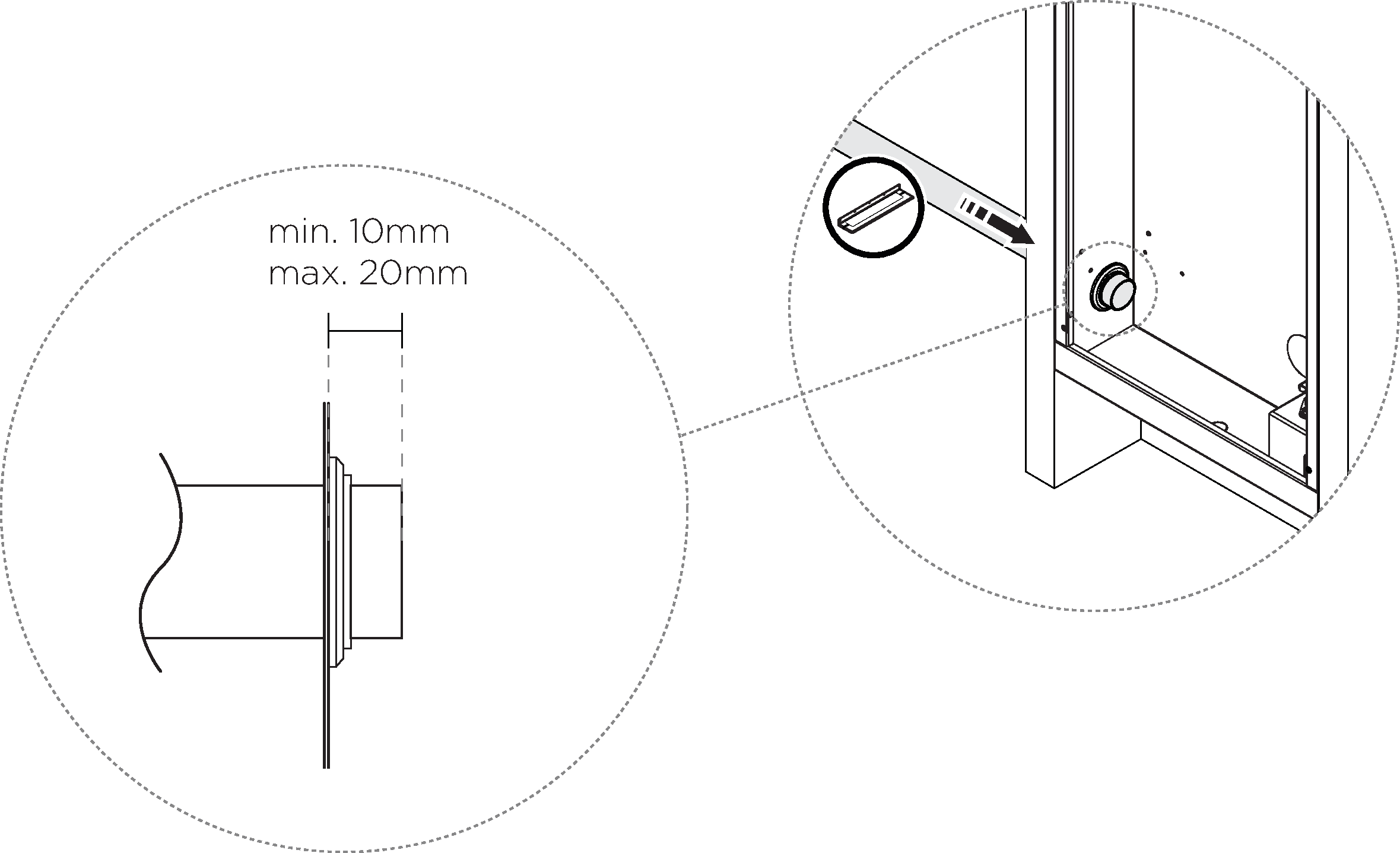

[en] Insert the drain pipe into the cabinet.

Coupez les cônes en fonction du diamètre du conduit.

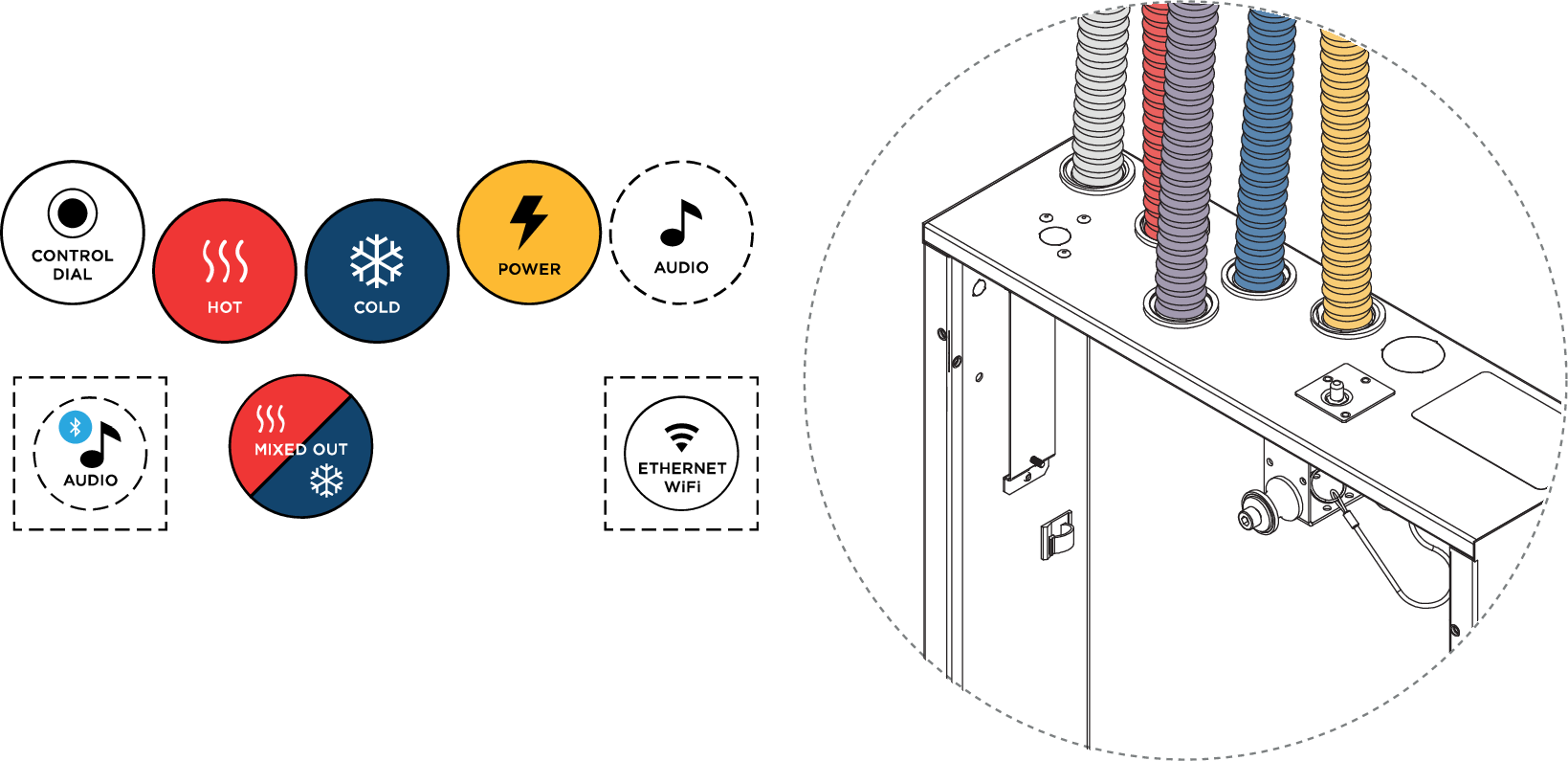

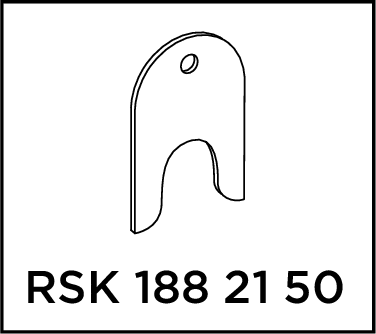

[en] Prepare the incoming water and electricity. Draw cables and hoses and use pipe clamps for anchoring. Use the pipe clamps in the kit to anchor the piping for the shower head and hand shower.
Avis
[en] Conduits for incoming water and electricity are supplied by the customer.

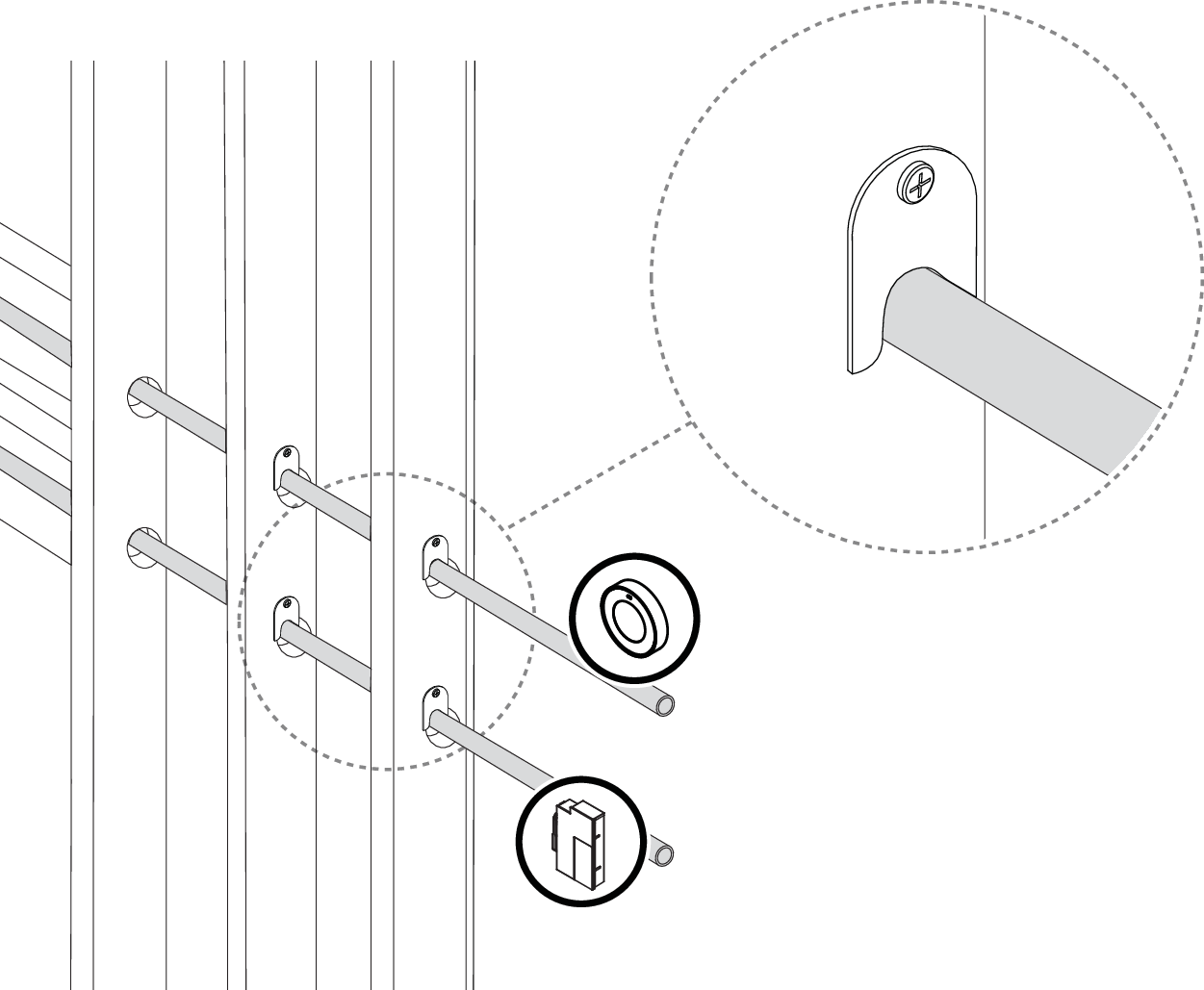

Ancrez la tuyauterie du Control Dial et de l'inverseur conformément aux règles de l’industrie.

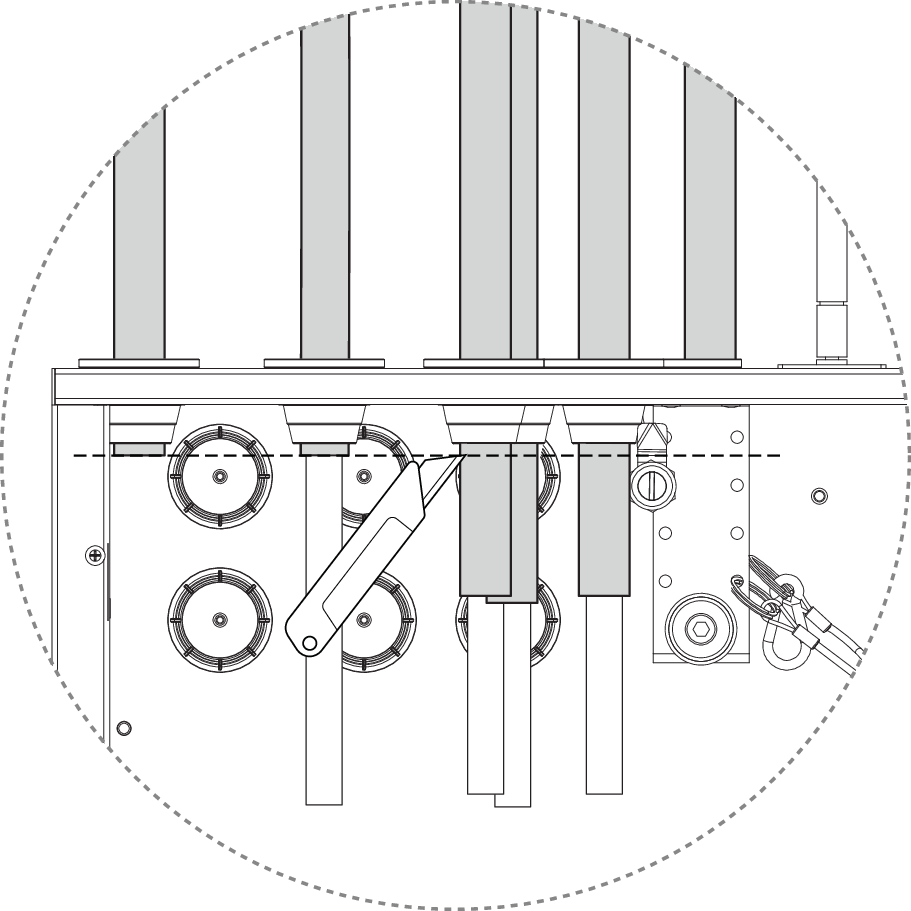

Coupez les conduits à au moins 10 mm du joint.

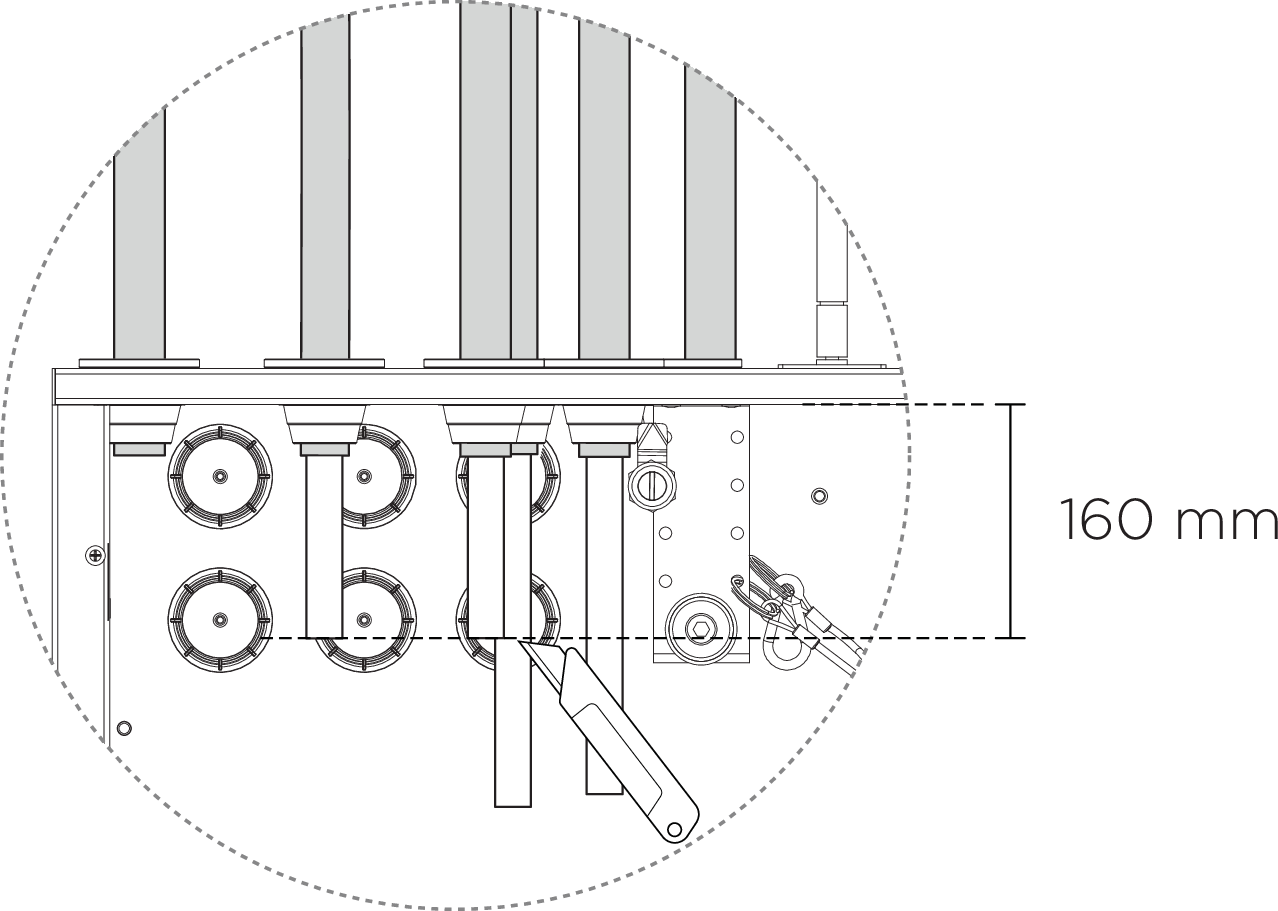

Coupez le PEX.
Avis
La longueur peut être ajustée en fonction du connecteur choisi appliqué ultérieurement.

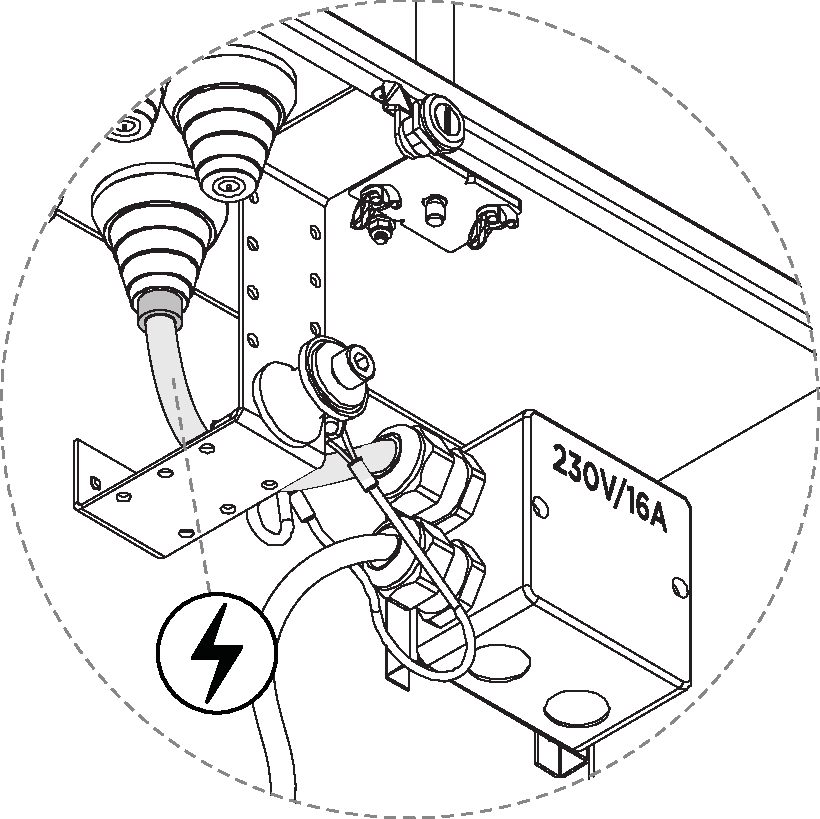

Branchez le câble électrique à la boîte de jonction.
Avertissement
L’installation électrique doit être effectuée par un électricien qualifié conformément aux normes et réglementations industrielles applicables.

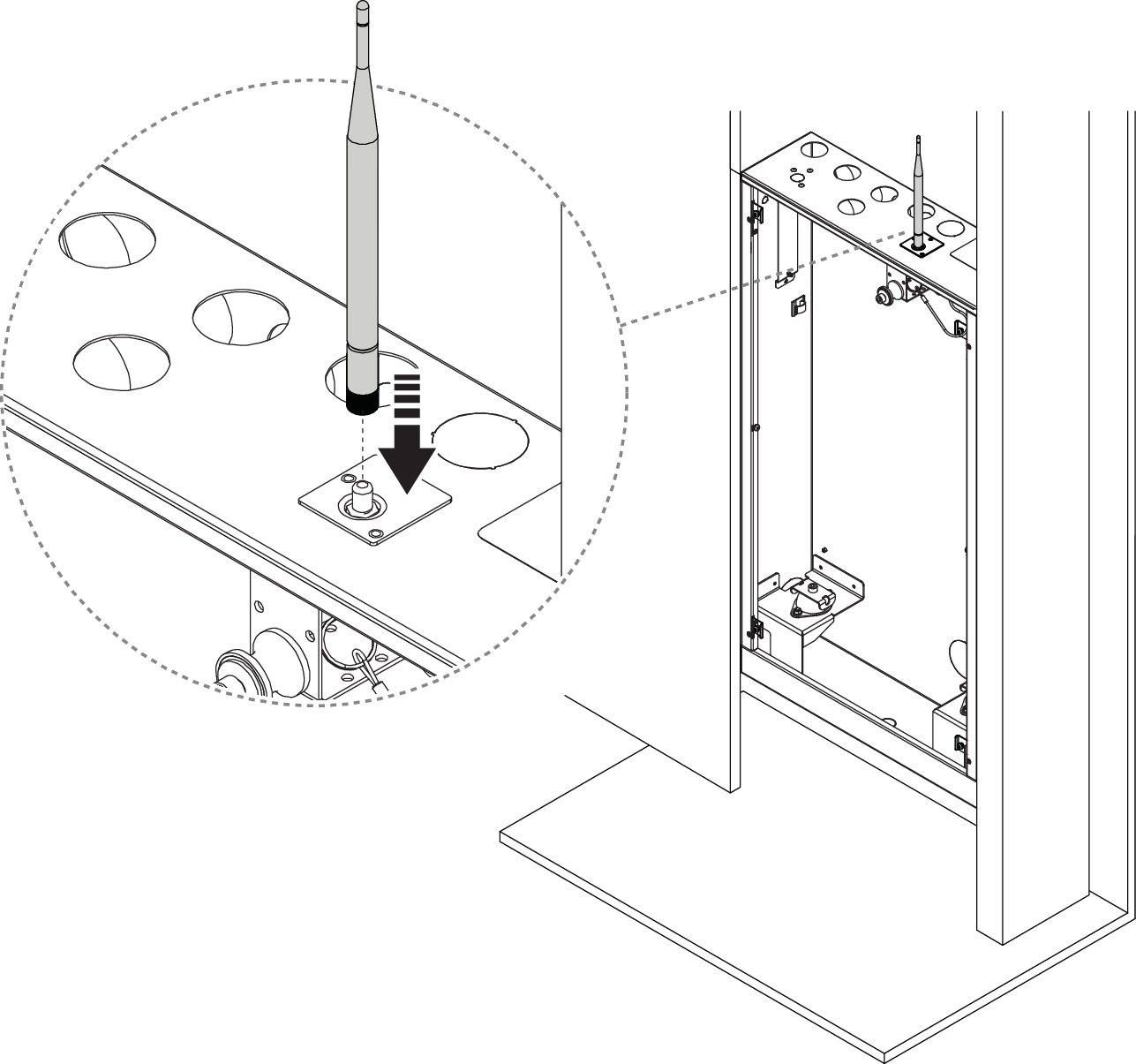

[en] Install the Wi-Fi antenna.

Uniquement valable pour l’installation Ethernet orbitale

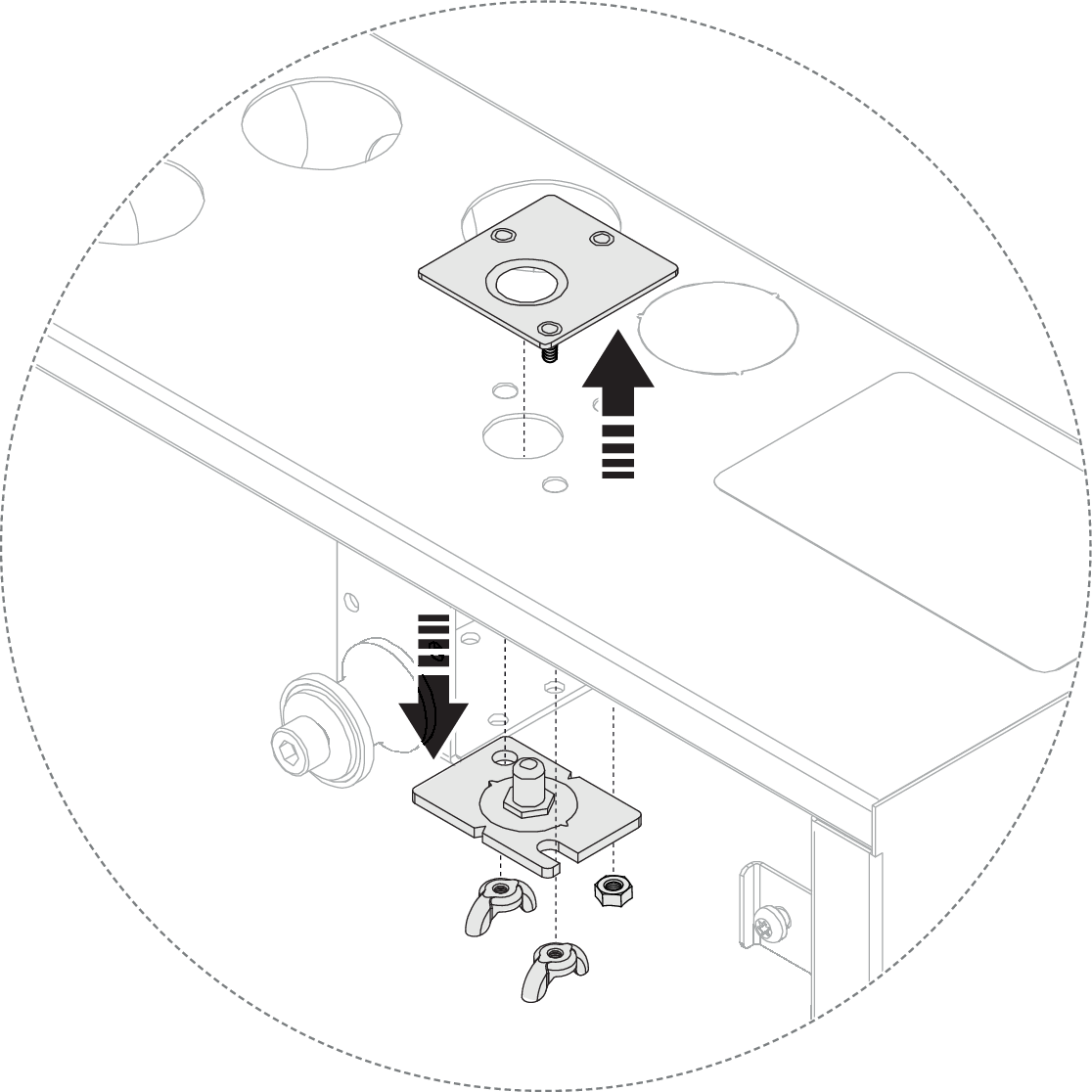

Dévissez le support d’antenne.

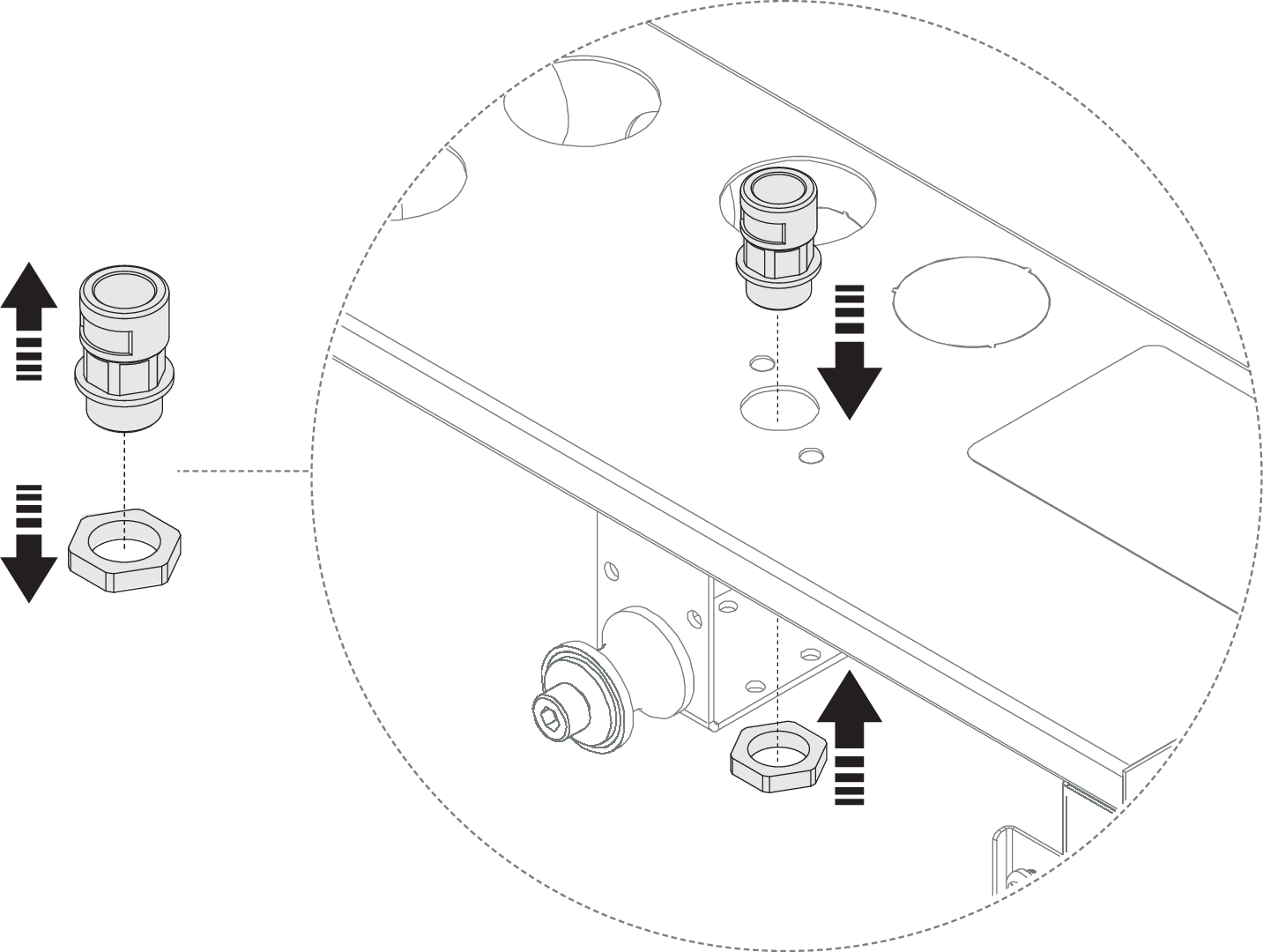

Installez le connecteur Ethernet.

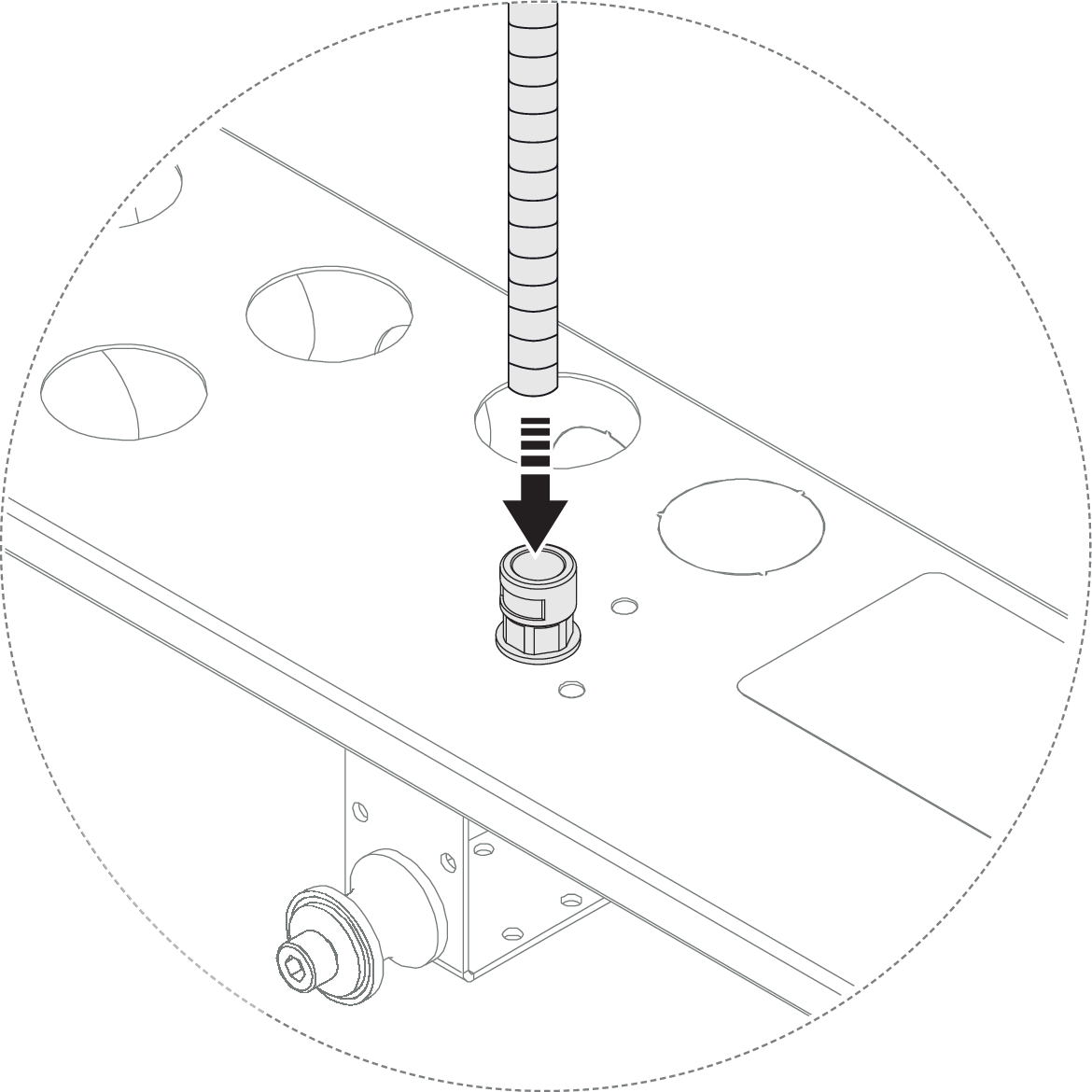

Branchez le tuyau sur le raccord.
