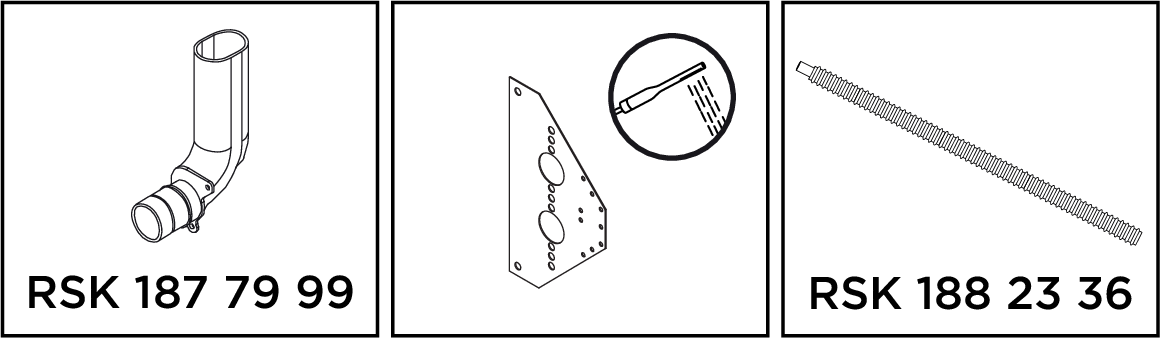

Préparation de la douchette et de l'inverseur
 |
En cas d’installation Orbital Showersans douchette ou avec des composants externes, veuillez noter que les étapes suivantes doivent être adaptées au scénario d’installation choisi. Lors de l’utilisation de composants externes, assurez-vous de respecter les exigences d’Orbital et suivez les instructions du fournisseur.

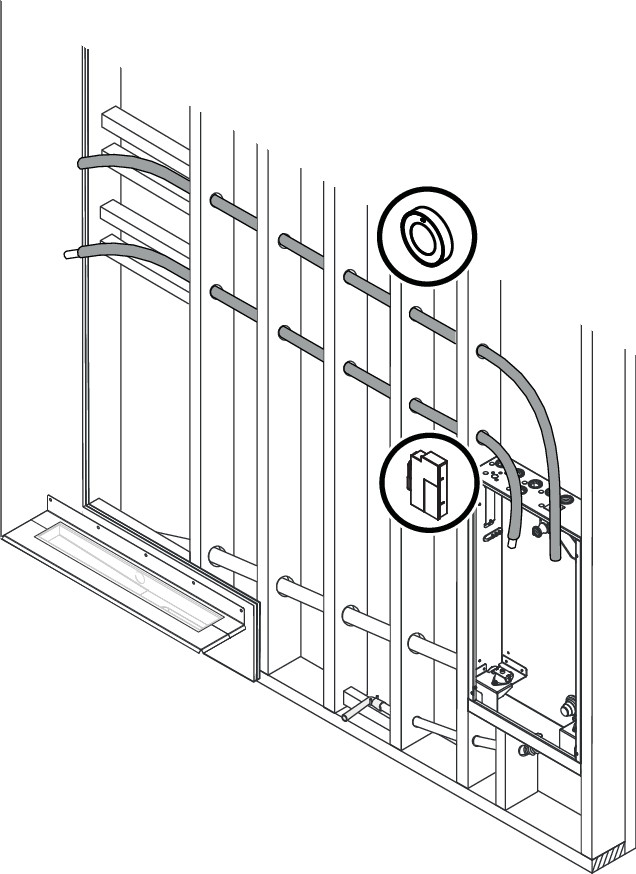

Tirez les tuyaux PEX depuis la zone de douche jusqu’à la position où Orbital Shower Core sera installé.

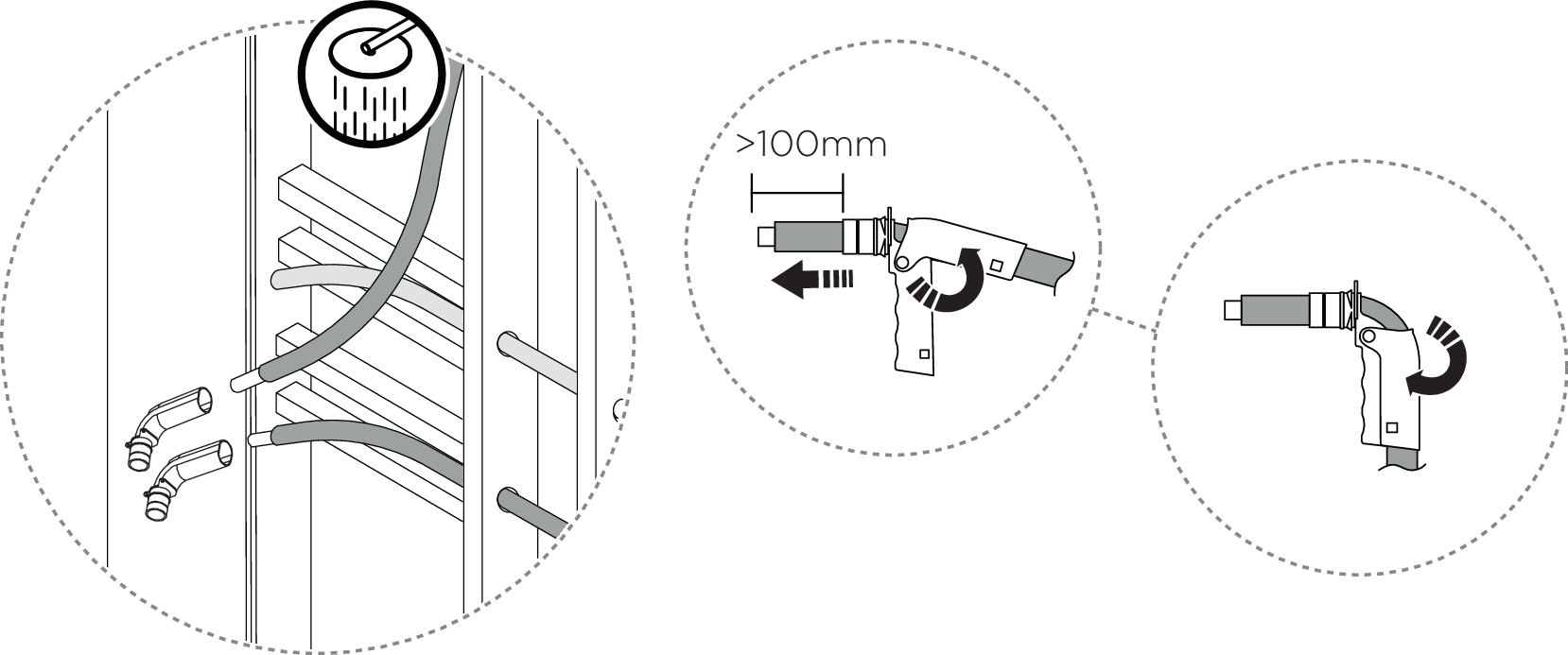

Installez les tuyaux PEX dans les coudes de conduit. Les tuyaux PEX doivent dépasser d’au moins 100 mm.

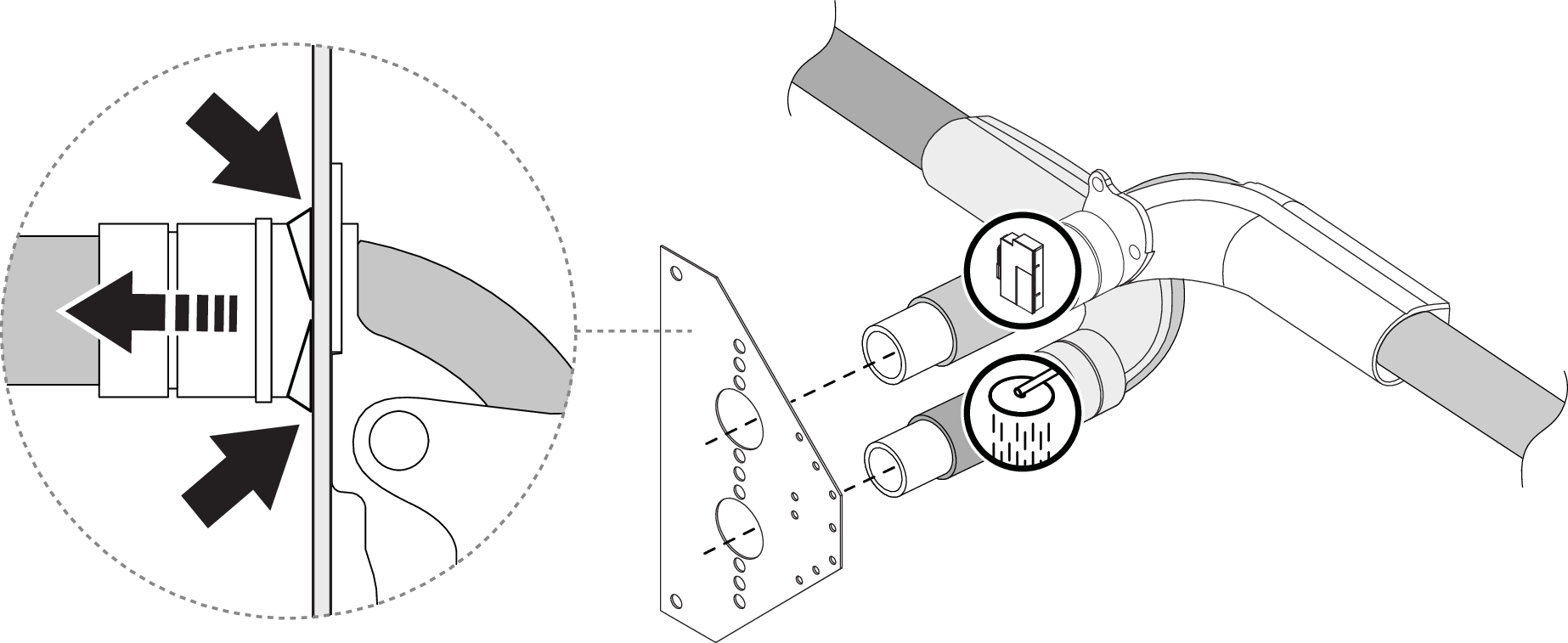

Installez les coudes de conduit dans la fixation murale.
Attention
Orbital Shower Core doit être raccordé à l’entrée supérieure.
Le pommeau de douche doit être raccordé à l’entrée inférieure.

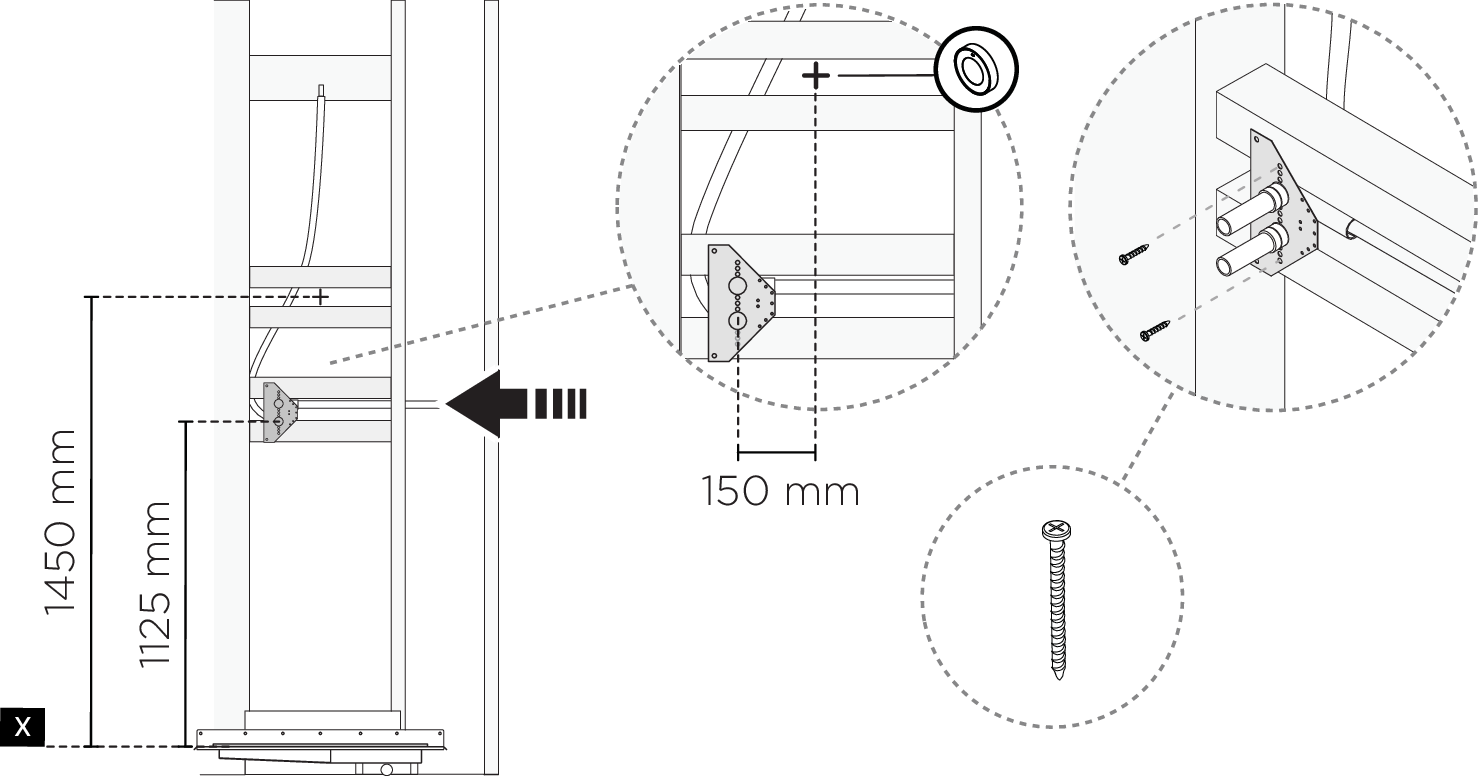

Montez la fixation murale sur le support.
x2
Vis à tête fraisée en acier inoxydable

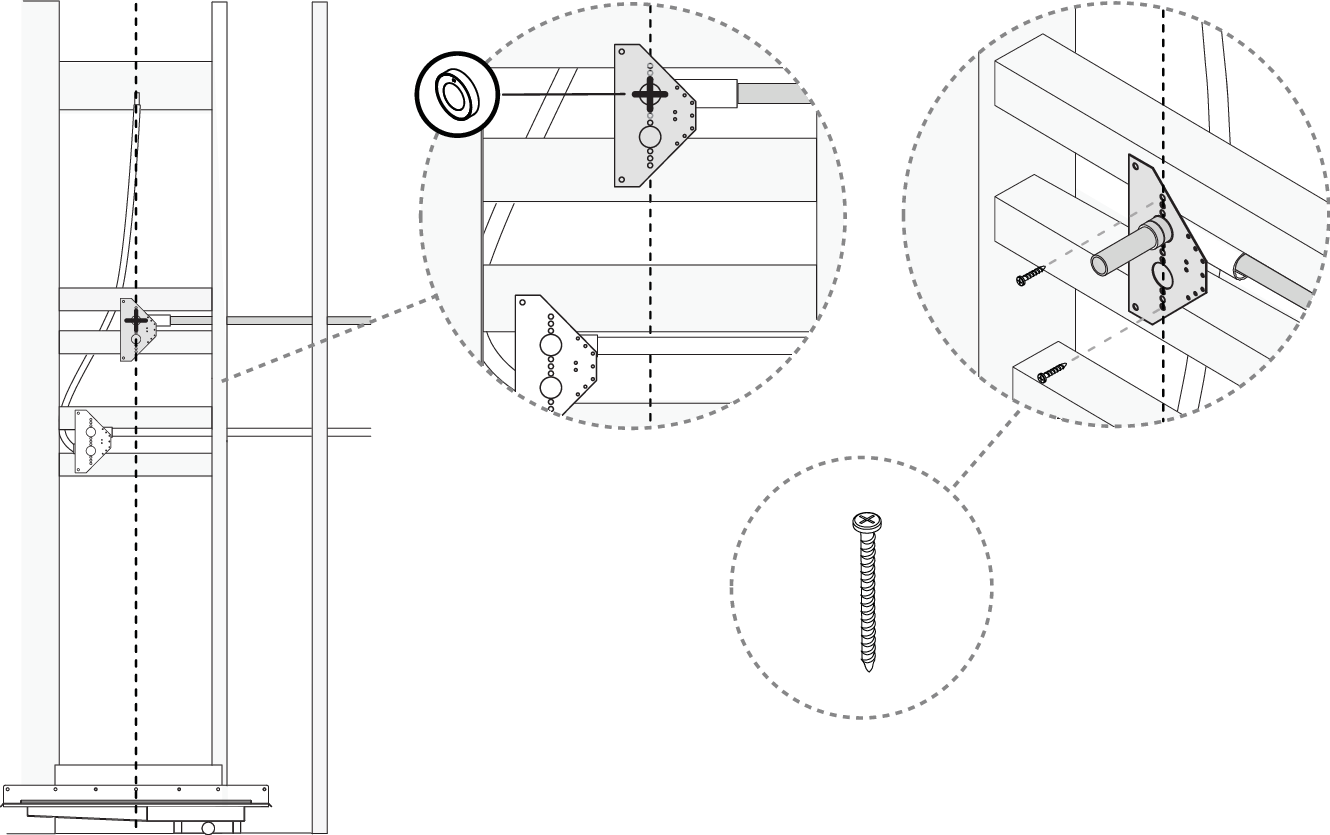

Montez le support mural pour le Control Dial tuyau. Assurez-vous que le pommeau de douche et le Control Dial sont centrés verticalement.
x2
Vis à tête fraisée en acier inoxydable
