Mesures d’installation recommandées
 |

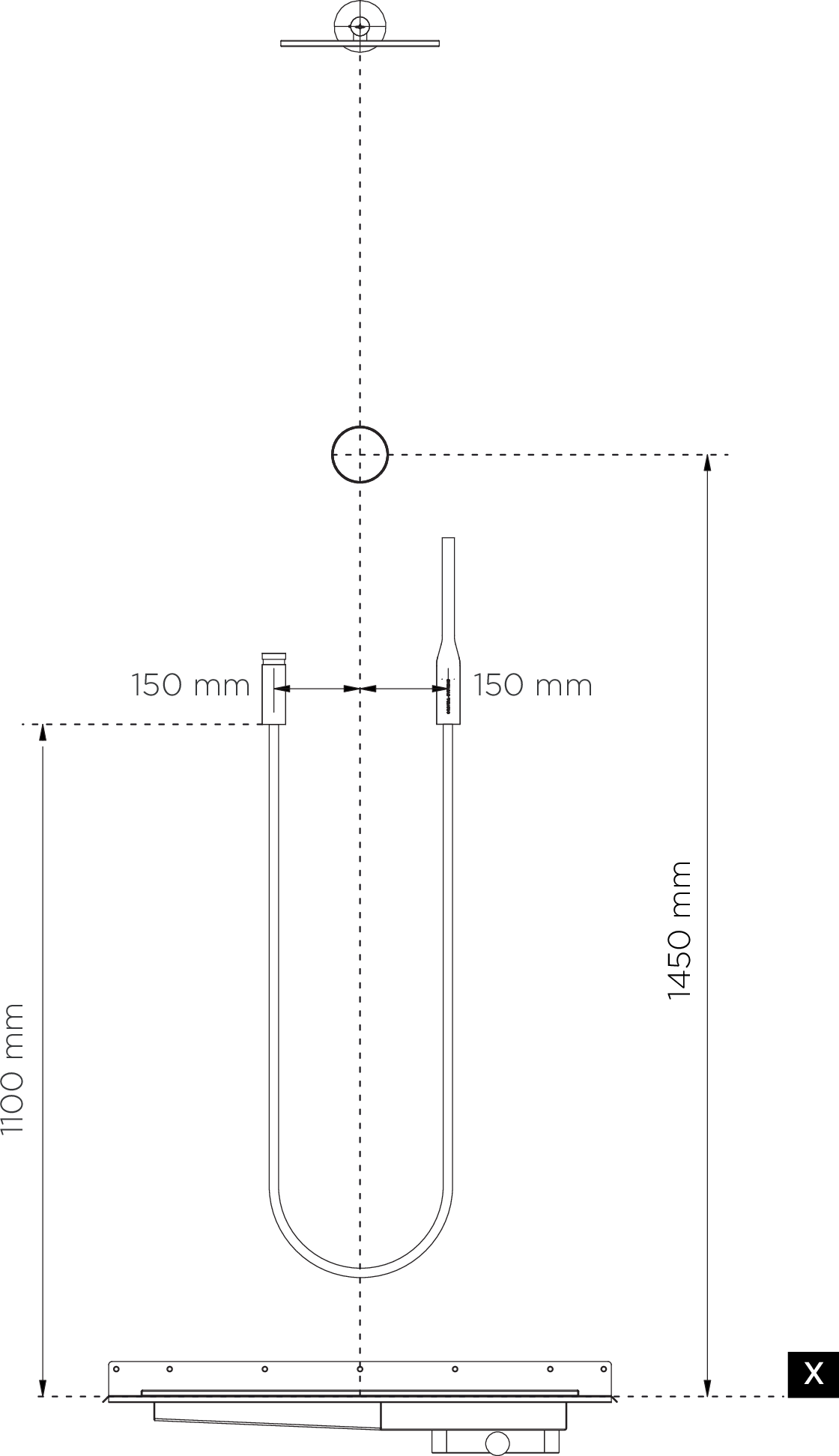

La mesure X fait référence au niveau du sol où l’étanchéité est raccordée à la bride de vidange du sol. Ce repère sera utilisé comme point de référence dans la zone de douche pour d’autres mesures dans l’installation.
 |
 |
Important
L’eau du robinet ne peut être aspirée que par l’arrière ou par le haut.

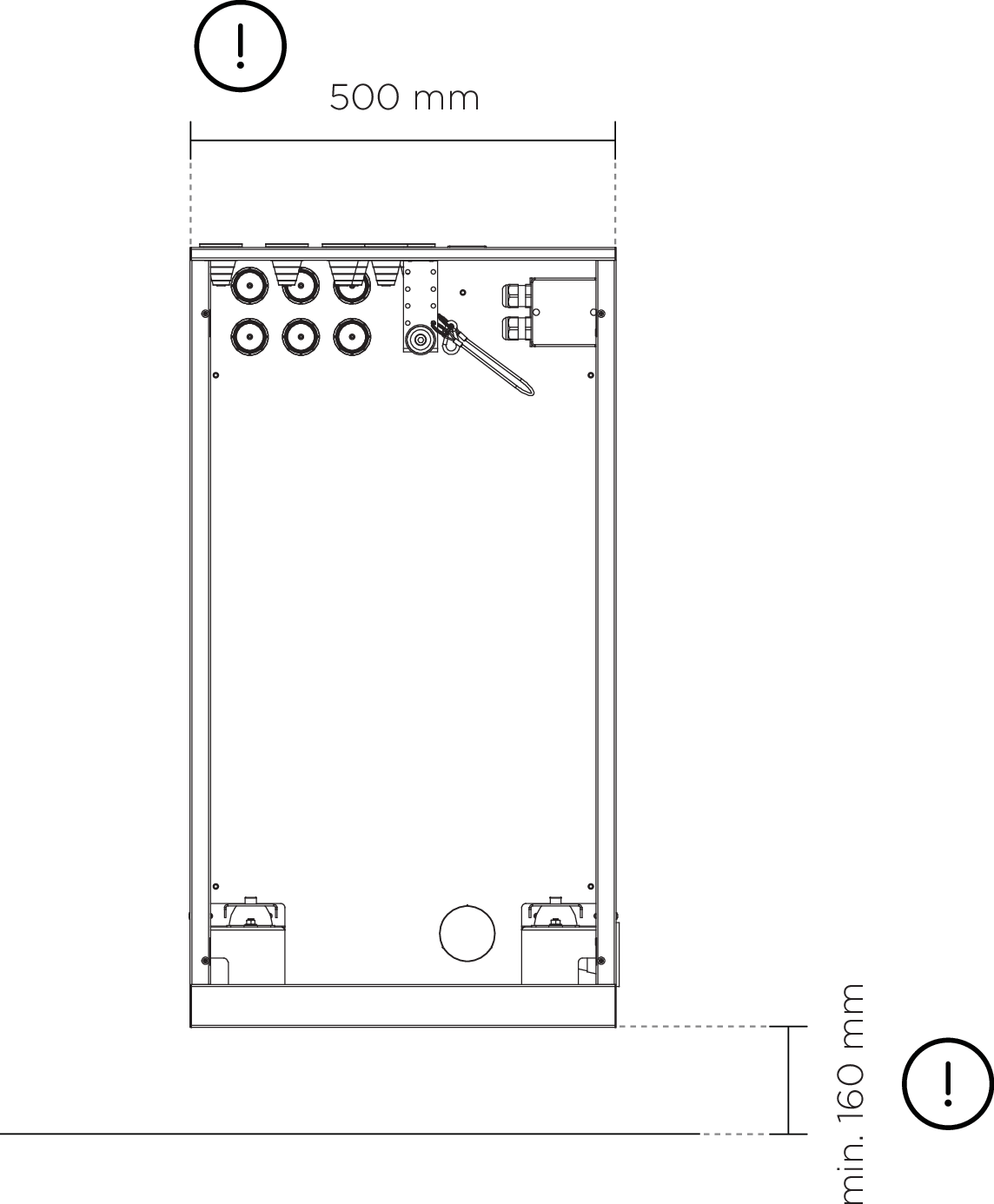

L’indicateur de fuite doit être monté à au moins 60 mm du sol ou du mur.
