Installation de l’évacuation
 |
Attention
La plomberie et l’installation électrique doivent être effectuées conformément aux règles de l’industrie.
Ne retirez pas le couvercle de protection tant que le cadre n’est pas installé ultérieurement.
Fixez l’unité de sortie en place à l’aide des deux crochets situés au bas de l’évacuation. Insérez le séparateur d’eau, puis repliez le film de protection pour recouvrir l’unité d’évacuation.
Utilisez toutes les vis fournies (7) pour fixer l’unité d’évacuation au mur.
Le niveau du sol où l’étanchéité est raccordée à la bride de vidange du sol.
L’unité d’évacuation est centrée dans la zone de douche.Raccordez l’unité d’évacuation à l’égout conformément aux réglementations de l’industrie.
 |
Ancres
1
Effectuez l’installation conformément aux règles de l’industrie Säker Vatten Installation en vigueur. Voir la liste 1 au chapitre Étapes importantes de l’installation.
Avis
Utilisez les deux coudes à 45 degrés fournis dans le kit pour l’unité d’évacuation. Un coude à 90 degrés ne sera pas adapté.

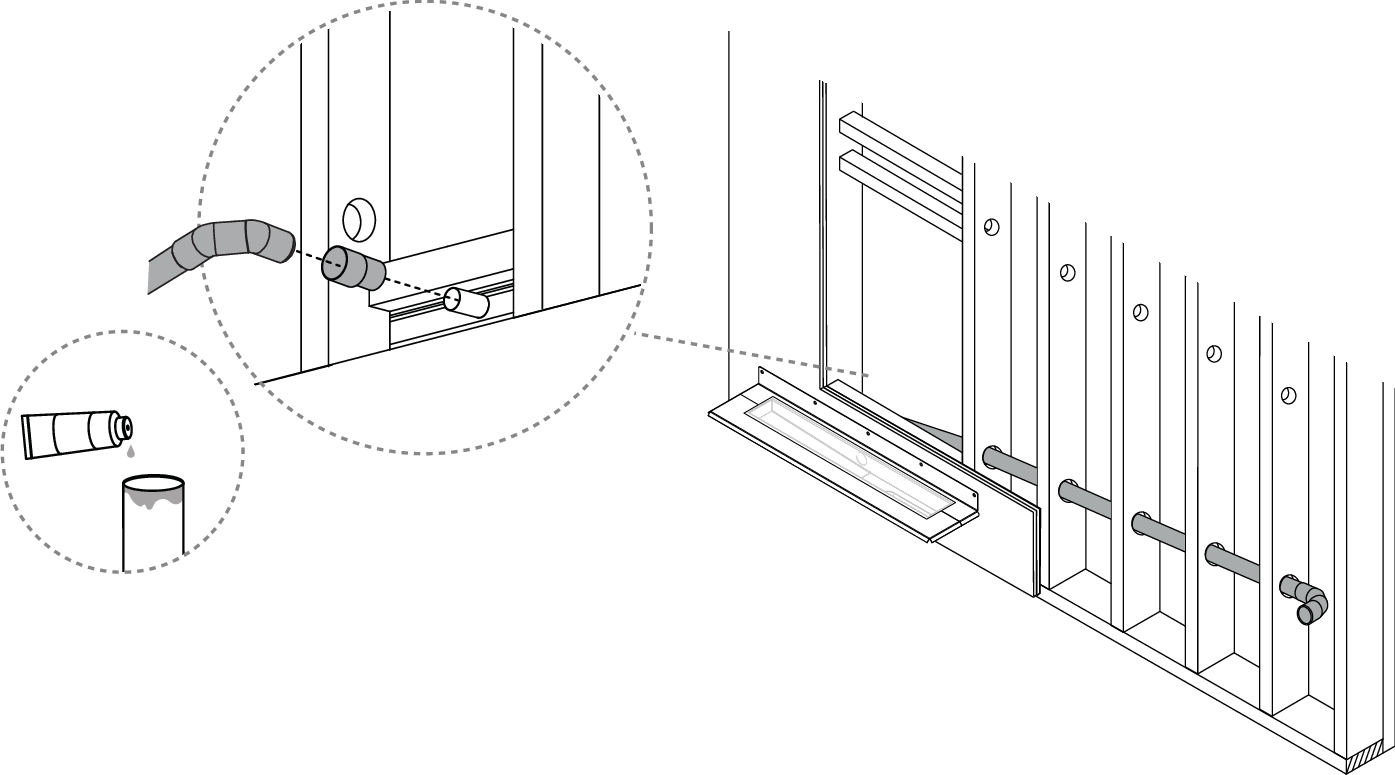

Installez le tuyau de vidange entre l’unité de vidange et l’emplacement où Orbital Shower Core sera installé.
Note
Appliquez du lubrifiant à base de silicone lors de l’assemblage.

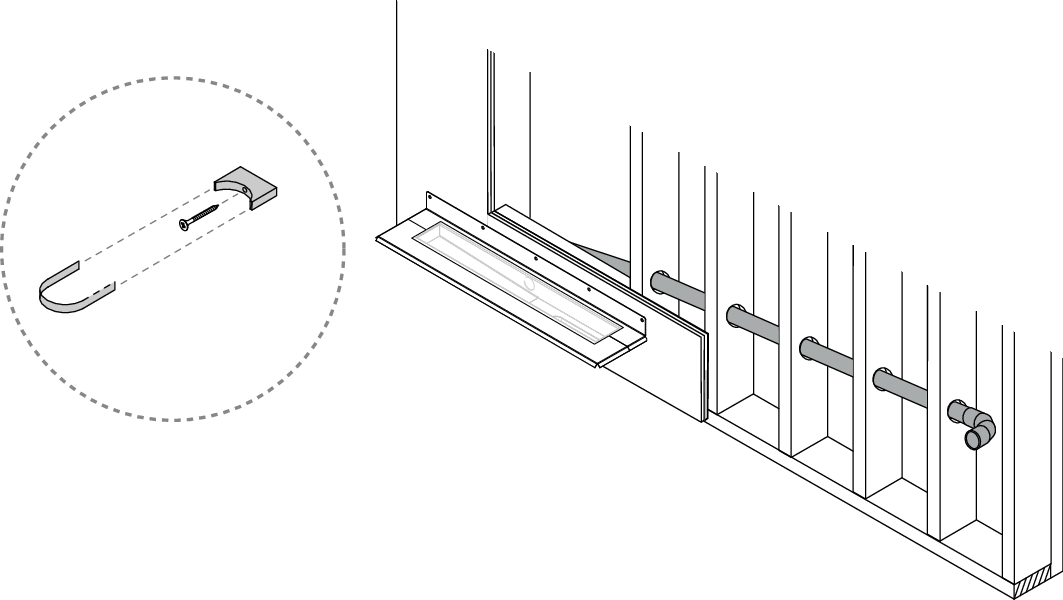

Ancrez les tuyaux et les raccords conformément aux règles de l’industrie.
Attention
Assurez-vous de fixer et d’ancrer les tuyaux et les raccords de manière à ce qu’ils ne puissent pas bouger ou être séparés.

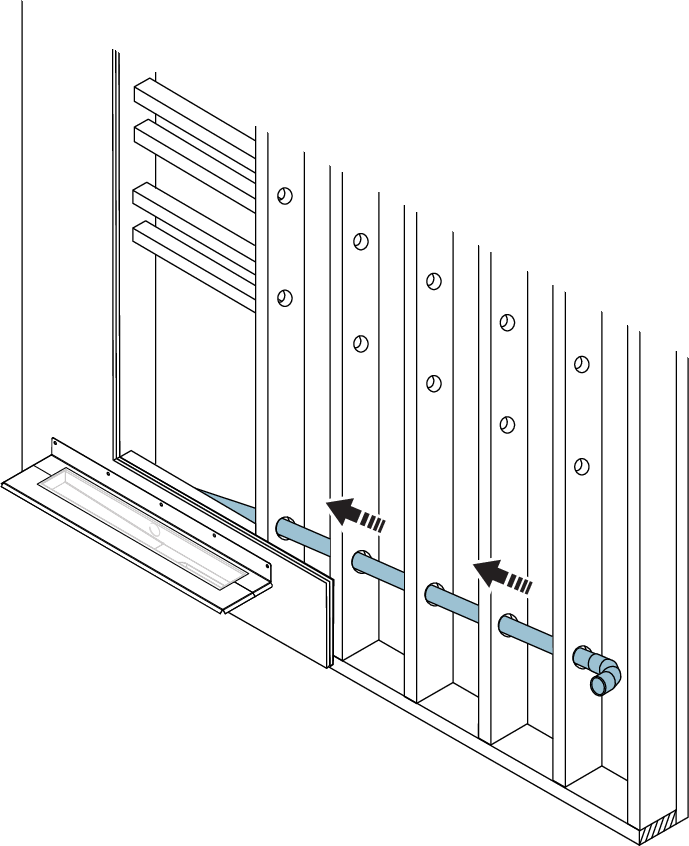

Effectuez un contrôle d’étanchéité pour éliminer les fuites.
Attention
Pour les installations en Suède, un test d’étanchéité doit être effectué. La vidange doit être rincée à l’échantillon et inspectée visuellement pour s’assurer que l’assemblage est étanche. Le test d’étanchéité doit être documenté.
