Carrelage
 |
L’épaisseur des carreaux sur le mur et le sol ne doit pas dépasser 10 mm.
N'appliquez pas le fixateur sur la zone laquée noire du Boîtier mural.
Installez le kit de cadre de tuiles.

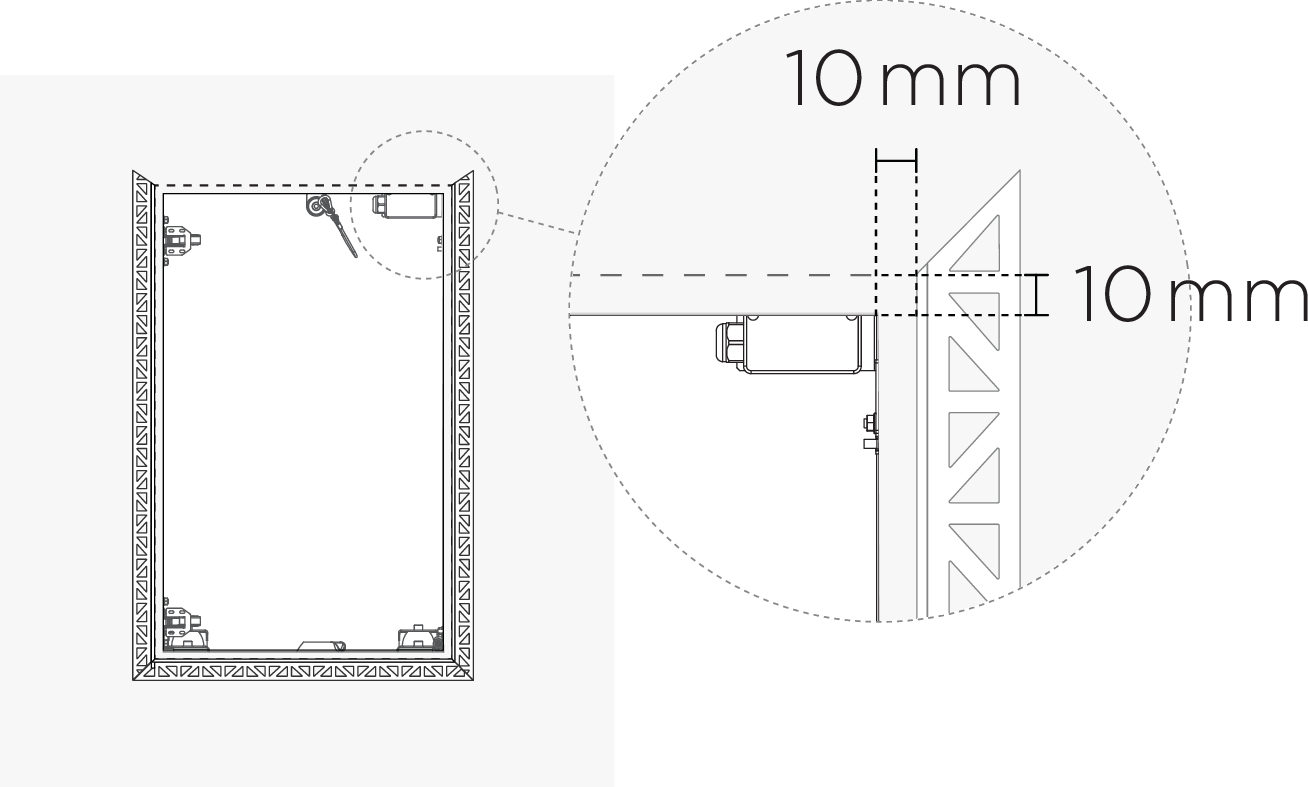

Montez le revêtement de dalle à 10 mm de l’intérieur du Boîtier mural sur les quatre côtés.

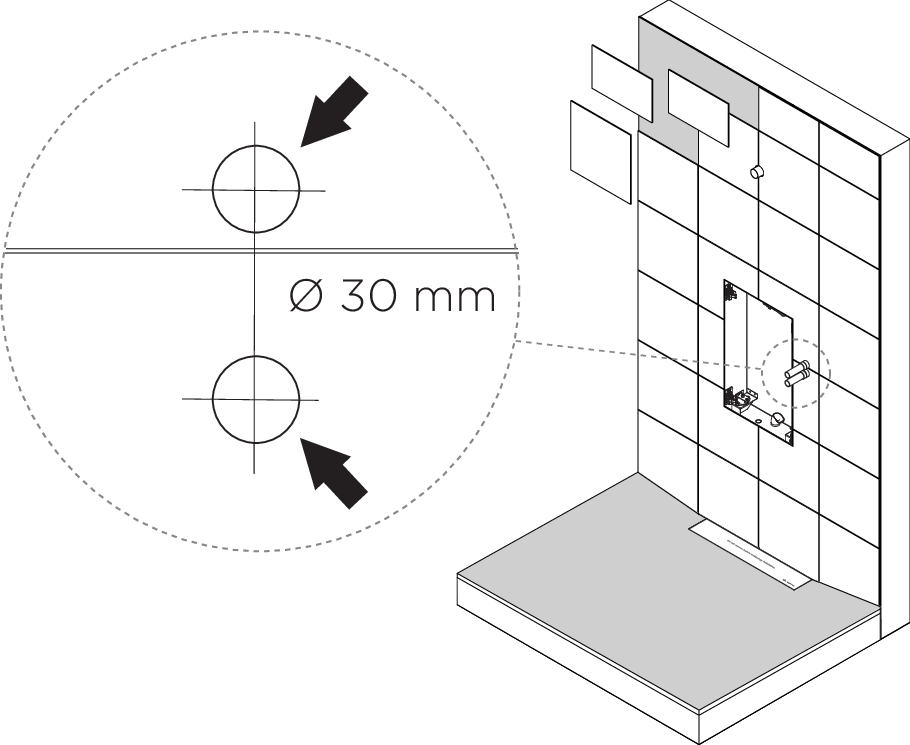

Carrelez le mur et le sol, et percez des trous dans les carreaux avec un foret de 30 mm max.
Attention
Ne coupez pas les tuyaux PEX, ils doivent dépasser pour les prochaines étapes d’installation.
Si vous utilisez un foret d’un diamètre supérieur à 30 mm, l'inverseur ne recouvrira pas complètement les trous.
Assurez-vous que les carreaux ne chevauchent pas la grille, ce qui permet de la retirer.
Note
Les dalles de sol doivent être au même niveau ou plus haut que le cadre. Pour ce faire, ils doivent avoir une épaisseur d’au moins 8 mm.
Appliquez du mastic silicone autour de l’évacuation au sol et dans le reste de la salle de bains.

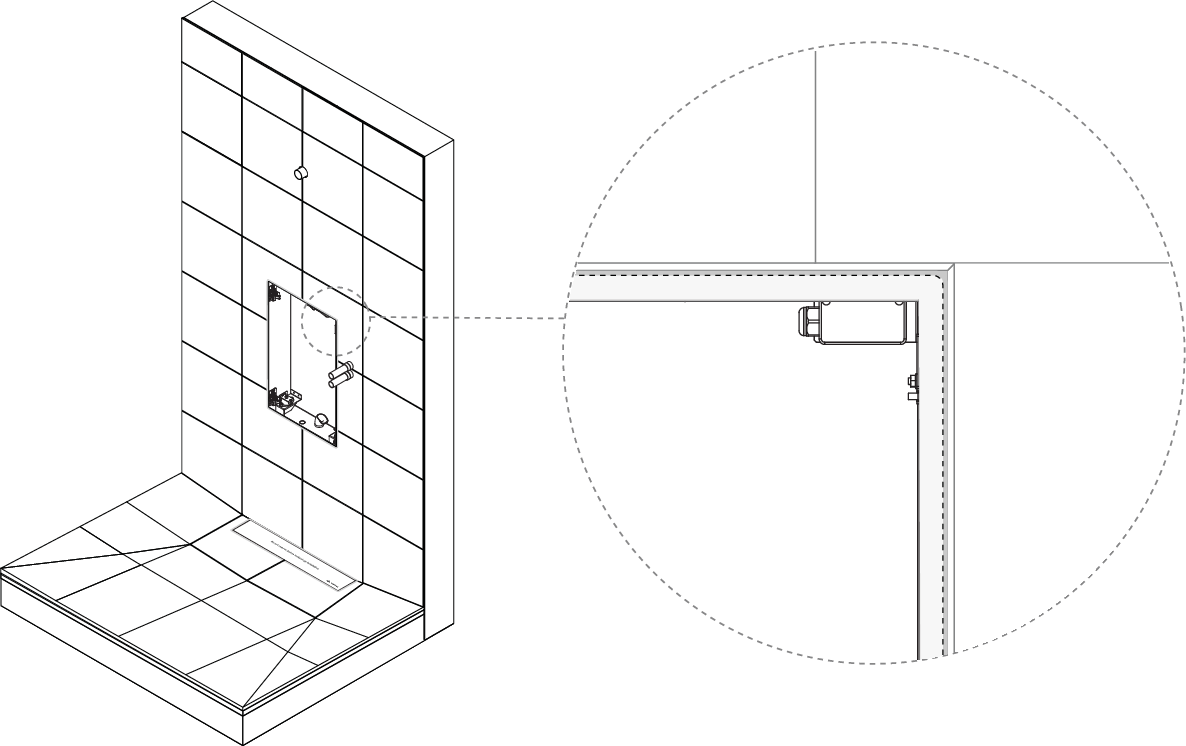

Placez un joint en silicone fin dans la jonction avec la bande de carrelage et le Boîtier mural, principalement le long du bas du trou de l’armoire.

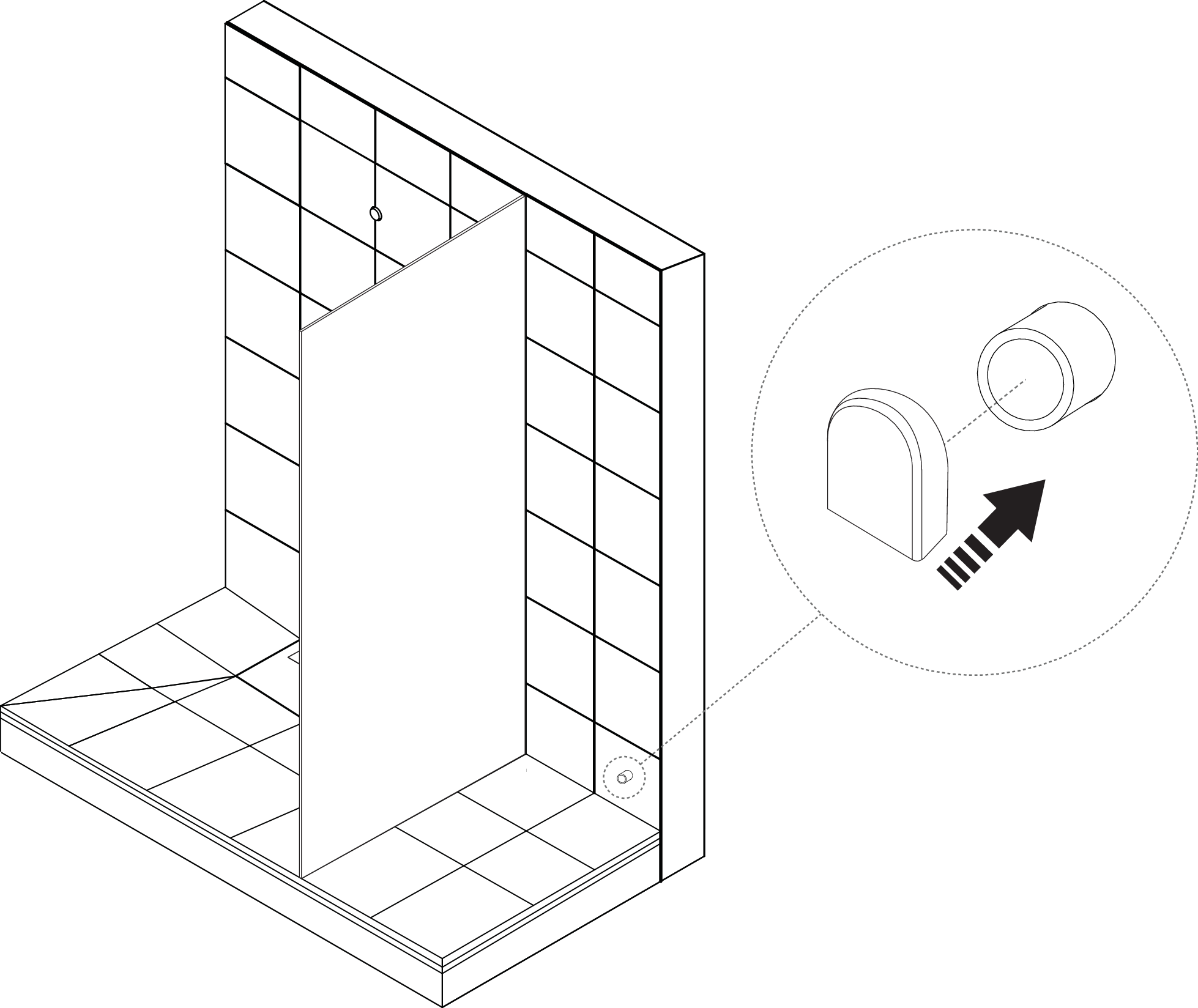

Fixez la rondelle de sortie pour l’évacuation des fuites.

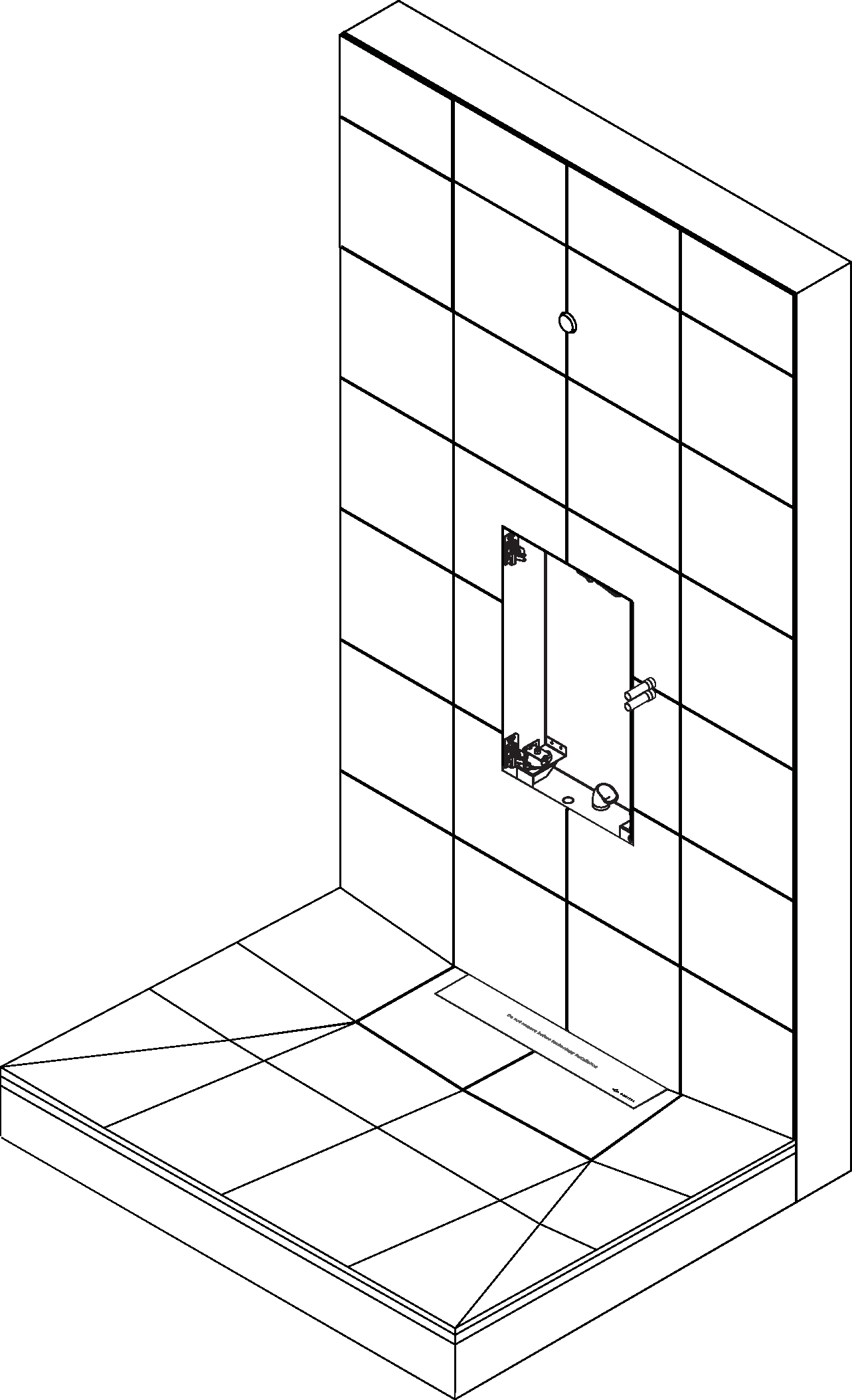

Installation de la fixation terminée. L’étape suivante consiste à installer le Orbital Shower Core, la molette de réglage, le pommeau de douche et la douchette (y compris l'inverseur et le support de douchette). Voir le manuel d’installation du système pour plus de détails.
|
