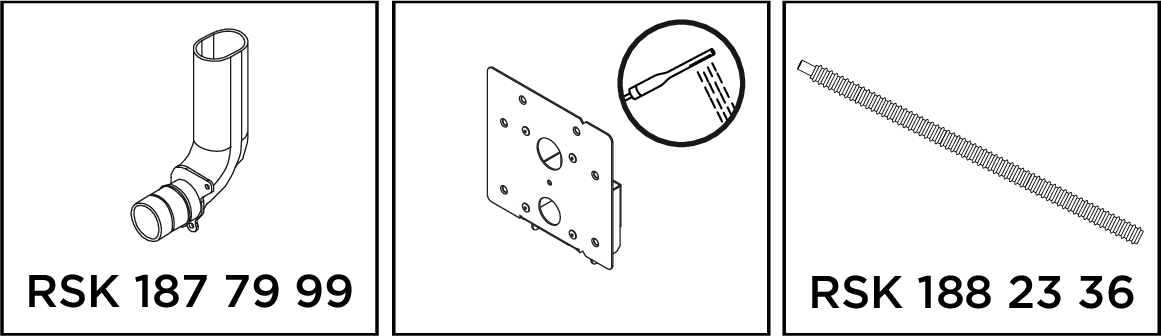

Préparation de la douchette et de l'inverseur
 |
En cas d’installation Orbital Showersans douchette ou avec des composants externes, veuillez noter que les étapes suivantes doivent être adaptées au scénario d’installation choisi. Lors de l’utilisation de composants externes, assurez-vous de respecter les exigences d’Orbital et suivez les instructions du fournisseur.

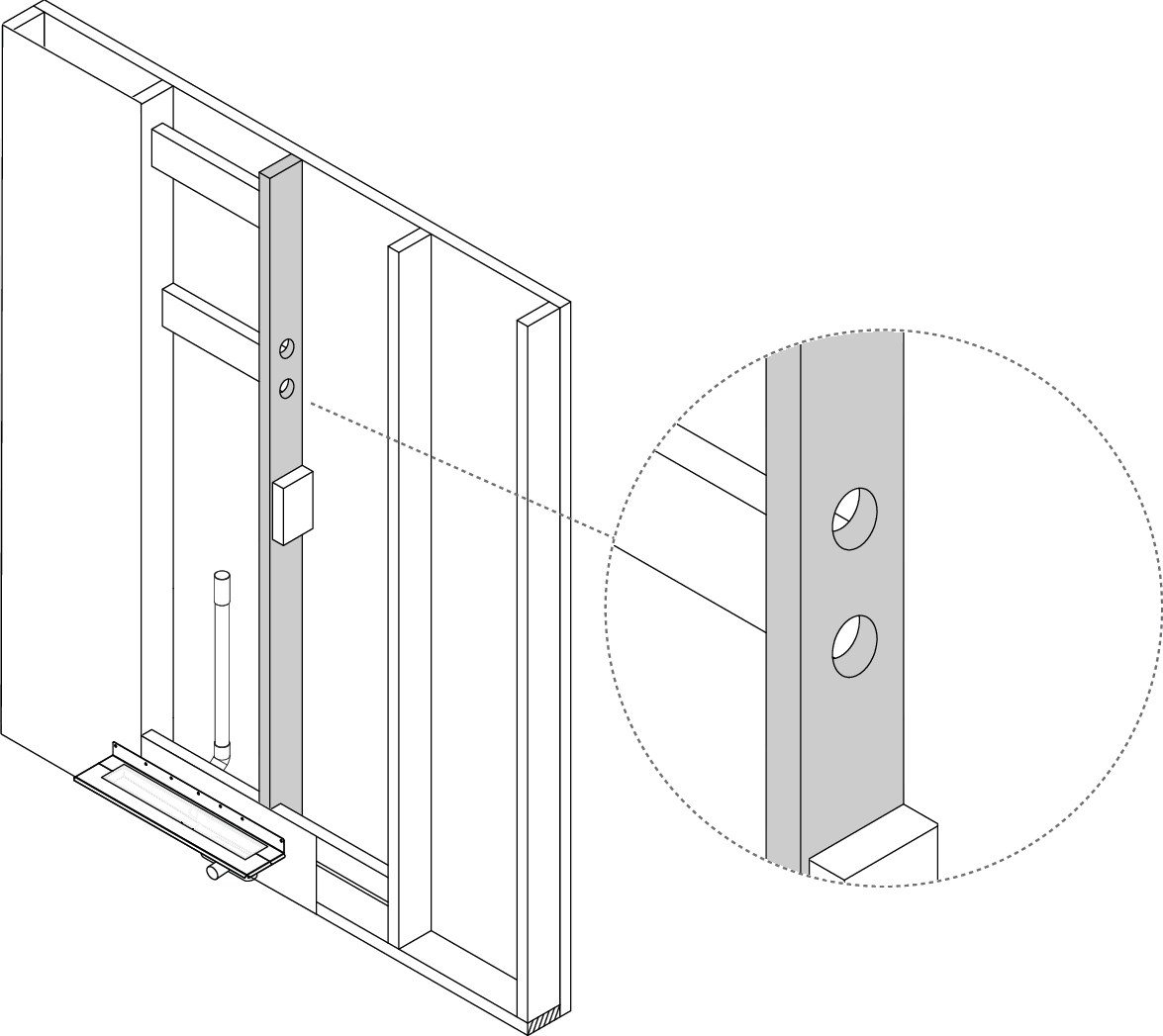

Percez des trous dans le goujon entre l'inverseur et le Boîtier mural.

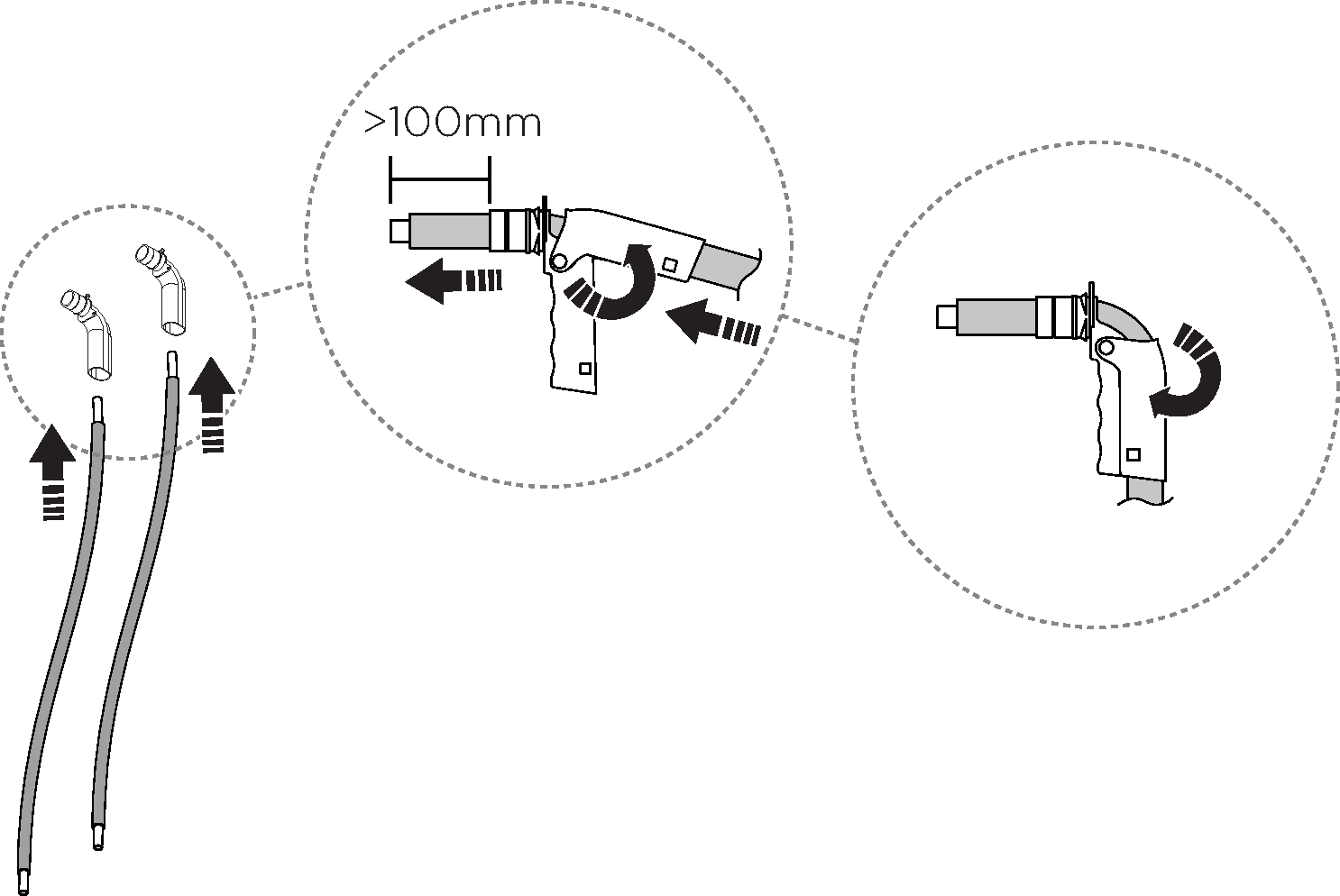

Installez les tuyaux PEX dans les coudes de conduit. Les tuyaux PEX doivent dépasser d’au moins 100 mm.

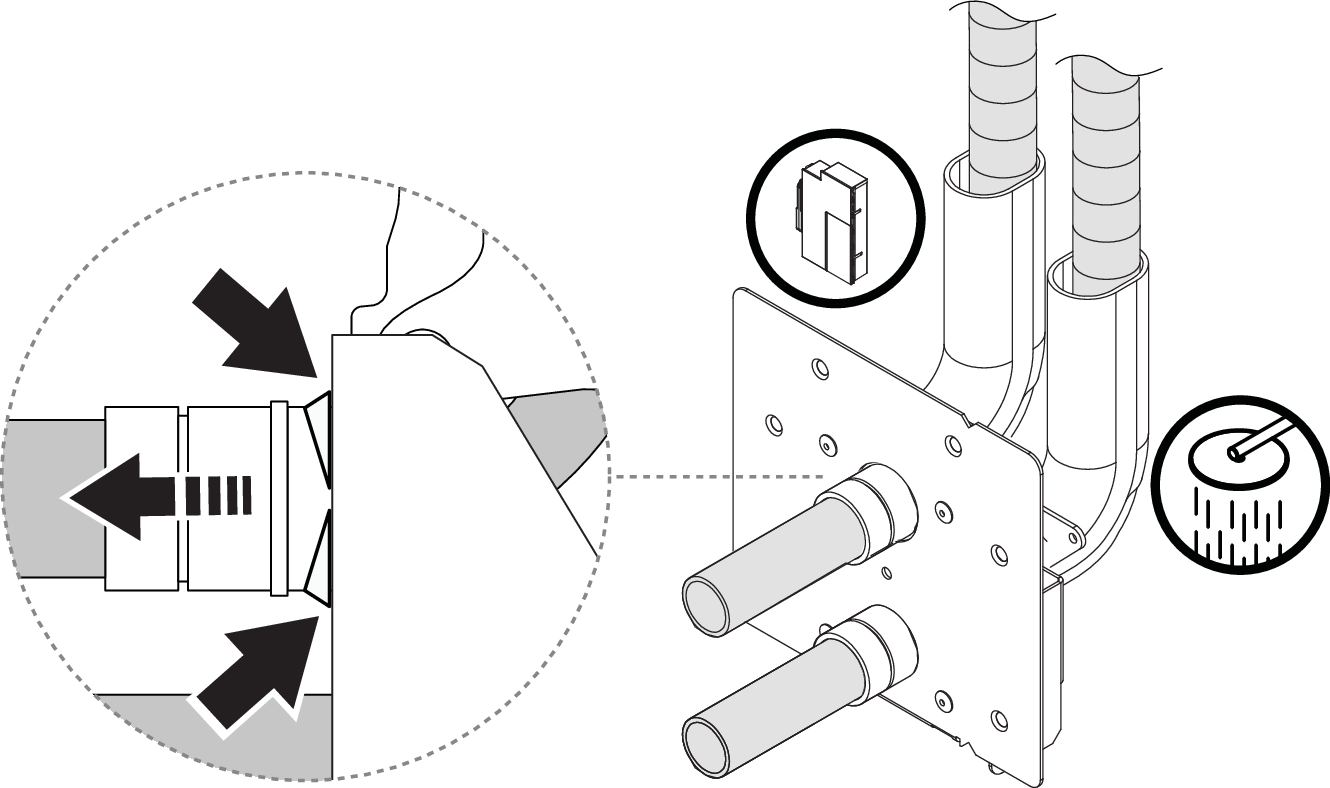

Installez les coudes de conduit dans la fixation murale.
Attention
Orbital Shower Core doit être raccordé à l’entrée supérieure.
Le pommeau de douche doit être raccordé à l’entrée inférieure.

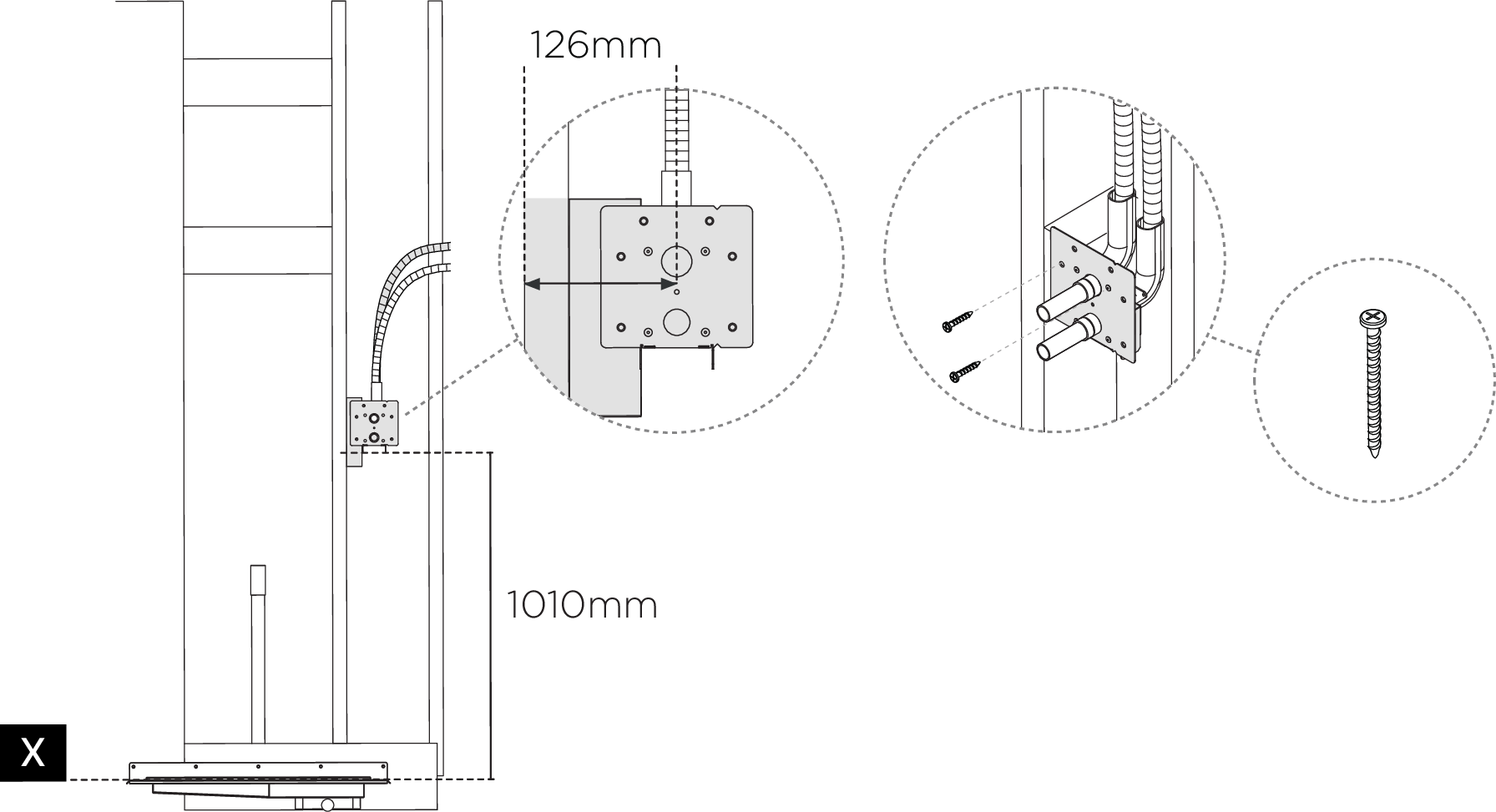

Montez la fixation murale sur le support.
x3
Vis à tête fraisée en acier inoxydable

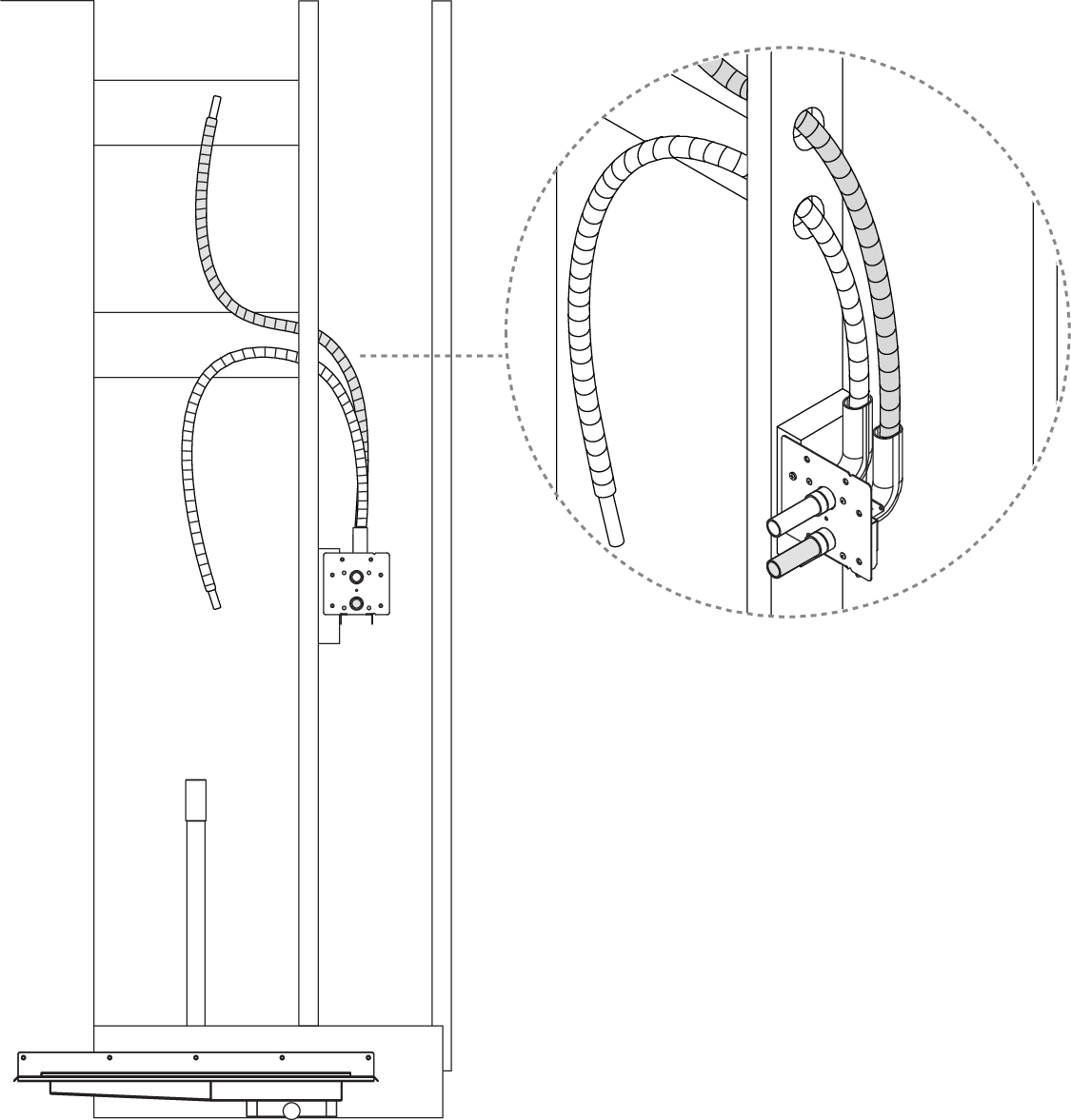

Faites passer les tuyaux PEX à travers le goujon.
