Installation

Hatch

Fixture kit - Wandbefestigungen
  1. 241216_-_Hatch_Tiled_Wall_Box.png

    Wandkasten (RSK 829 64 37)

  2. 241105_-_Wall_Box_manschett.png

    Abdichtungsbahn

  3. 241105_-_8_screws.png

    Schrauben, 8x

  4. 241216_-_Wall_Pistolx3.png

    Rohrbogen (RSK 187 79 99 / 188 27 00), 3x

  5. 241216_-_Fixture_x2.png

    Befestigung, 2x

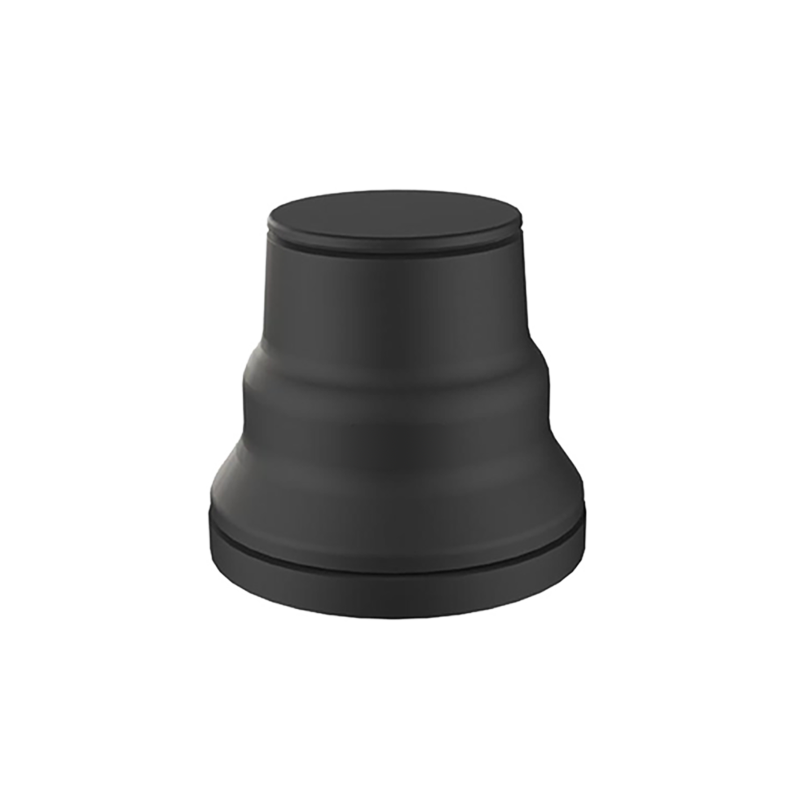

  6. 260504_Pipe_penetration_seal.jpg

    Rohrdurchführungsdichtung (RSK 188 27 27)

  7. 241115_-_PEX_hose.png

    Rohrleitung, PEX-Schlauch mit Rohrwahlschalter (RSK 188 23 36), 550 cm

  8. 241115_-_Hose_x2.png

    Rohrleitung, Kabelrohr für Control Dial und Leckanzeige (RSK 187 06 65) 350 cm, 2x

  9. Pipe_clamps.png

    Rohrschellen, 2x

  10. 241213_-_Retainer_conduit.png

    Halterungsrohr (RSK 188 21 50), 10x

  11. Uni_Push___screws.png

    Wallbox UNI Push V2 (RSK 188 21 81 / 188 26 57), und Schrauben, 4x

  12. 241105_-_Drain_pipes.png

    Rohr 50 mm, 100 cm AS+ mit Muffe, 3x (RSK 283 20 03)

  13. 241213_-_Fitting_40_mm.png

    Verbindungsstück, 40 mm x 45°, M-W (RSK 291 03 41), 2x

  14. 241105_-_Bend_50_mm.png

    Bogen, 50 mm x 45°, M-W (RSK 283 20 31), 6x

  15. 241213_-_Reducer.png

    Reduzierung 50–40 mm (RSK 291 03 56)

  16. Drainage_kit.png

    LK Ablaufbogen V2 komplett (RSK 188 26 11)

  17. Ethernet_connector.png

    Ethernetrohrverbinder für den Wandkasten

  18. Wifi_Antenna.png

    WLAN-Antenne

  19. 241213_-_Grating_tool.png

    Haken

Fixture kit - Bodenbefestigungen
  1. 241105_-_Drain_manschett.png

    Abdichtungsbahn des Abflusses

  2. 241113_-_Drain.png

    Ablaufeinheit (RSK 711 54 63)

  3. 241113_-_Tile_frame_kit.png

    Fliesenrahmen-Set

  4. 241113_-_Drain_unit.png

    Auslasseinheit (RSK 711 99 33)

  5. 241113_-_Screws_Drain.png

    Schrauben (4) & Dübel (4)

Technology kit
  1. 241114_-_Core.png

    Core

  2. 241114_-_Flush_Hose.png

    Spülschlauch

  3. 241114_-_Recirculation_Hose.png

    Rezirkulationsschlauch

  4. 241105_-_Bag_ethernhet.png

    Ethernet-Set

  5. 241213_-_Flush_hose_kit.png

    Rezirkulationsschlauch-Set

  6. 241213_-_Grating_tool.png

    Haken

  7. 241114_-_Hose_connection.png

    PEX-Winkelanschluss

  8. 241105_-_Descale_tablet.png

    Entkalkungstabletten

  9. 241114_-_Spring_Lock.png

    Federschloss

  10. 241105_-_Clip.png

    Clip

  11. 241114_-_Sensor_Tank_Dock.png

    Sensor Tank-Dock

  12. 241114_-_Sensor_Tank_Lock.png

    Sensor Tank-Verriegelung

  13. 241114_-_Funnel.png

    Sensor Tank

  14. 241213_-_Remote_Control_Dial___Bracket.png

    Control Dial, einschließlich Halterung, Schrauben und Verlängerungskabel

  15. 241114_-_Filter.png

    Filter

. Schwarze oder weiße Duschköpfe und Umsteller
  1. 241114_-_Hand_shower_and_hose.png

    Handbrause mit Schlauch

  2. 241114_-_Head_shower.png

    Kopfbrause

  3. 241114_-_Head_shower_arm.png

    Kopfbrausenarm und Gewindeadapter

  4. 241114_-_Diverter_body.png

    Umlenkkörper

  5. 241114_-_Diverter_wall_plate.png

    Umstellerwandplatte

  6. 241114_-_Hand_shower_holder.png

    Abdeckung Handbrausehalter

  7. 241114_-_Hand_shower_holder-1.png

    Handbrausehalter

  8. 241114_-_O-ring_kit.png

    Zubehör für den Umschalter

  9. 241114_-_Screw_and_tool_kit.png

    Innensechskantschlüssel 2 mm

. Duschköpfe und Umsteller mit Metallfinish
  1. 250127_-_Hand_shower_and_hose_-_Metallic.png

    Handbrause mit Schlauch

  2. 250127_-_Head_shower-Metallic.png

    Kopfbrause

  3. 250110_-_Head_shower_arm_-_Metallic.png

    Metallabdeckung

  4. 250110_-_Head_shower_arm_insert-_Metallic.png

    Kopfbrausenarm, Gewindeadapter und Stützring

  5. 250113_-_Internal_Pipe_-_Metallic.png

    Internes PEX-Rohr der Kopfbrause

  6. 250113_-_Diverter_body_-_Metallic.png

    Umlenkkörper

  7. 241114_-_Diverter_wall_plate.png

    Umstellerwandplatte

  8. 250110_-_Hand_Shower_holder_-_Metallic.png

    Abdeckung Handbrausehalter

  9. 250113_-_Hand_Shower_holder-1_-_Metallic.png

    Handbrausehalter

  10. 241114_-_O-ring_kit.png

    Zubehör für den Umschalter

  11. 241114_-_Screw_and_tool_kit.png

    Innensechskantschlüssel 2 mm
