Installation

Rohre und Verbindungen
210519_pipes_and_connection_comp_overview.eps
. Vom Kunden bereitgestellt:
  • PEX-Schlauch mit Rohr Ø 25 mm, für eingehendes Warm- und Kaltwasser

  • Stromkabel mit Kabelrohr Ø 16 mm

  • Verankerungen

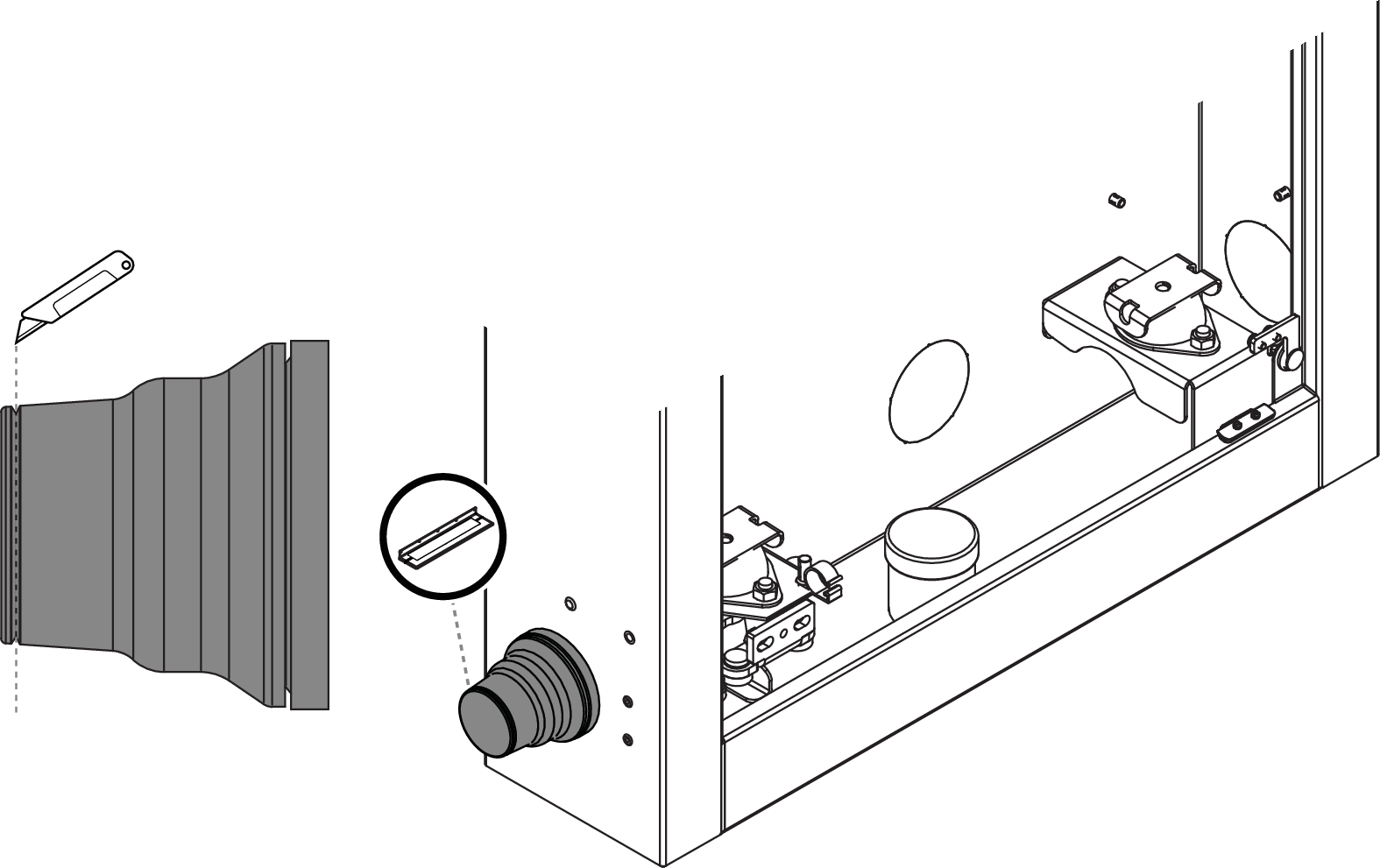

  1. Schneiden Sie den Konus entsprechend dem Durchmesser des Rohrs zu.

    240711-Hatch_Tiled-Pipes_and_connections_cut_cone.eps
  2. Ziehen Sie die Rohre an die richtige Stelle in der Wall Box.

    240711_R3_Hatch_Tiled_Pipes_to_Wallbox.eps

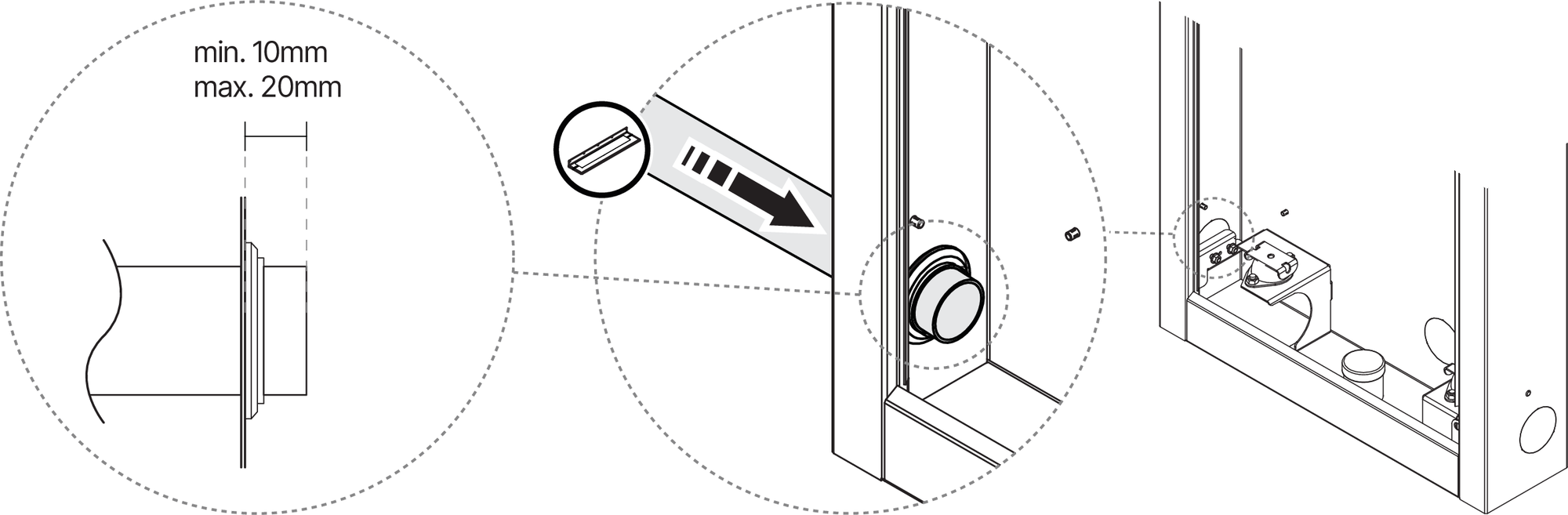

  3. Schneiden Sie die Rohre mindestens 10 mm von der Dichtung entfernt ab.

    240712_Hatch_Tiled_pipes_and_connection_cut_sleeves_millimeter.eps
  4. Verankern Sie den Control Dial und die Umlenkrohrleitungen gemäß den Branchenvorschriften.

    Hinweis

    Vom Abnehmer bereitgestellte Anker

    210312_Standard_install_diverter_bracket_anchor.eps
  5. Schneiden Sie die PEX-Rohre.

    Hinweis

    Die Länge kann je nach dem später gewählten Anschlussstück angepasst werden.

    240715_R3_Hatch_Tiled_pipes_and_connection_cut_pipes_millimeter.eps
  6. Stecken Sie das Stromkabel in die Anschlussdose.

    Warnung

    Alle Elektroinstallationsarbeiten müssen den geltenden Vorschriften entsprechen und von einem kompetenten Elektriker durchgeführt werden.

    200124_pipes_and_connection_electrical.eps
  7. Installieren Sie die WLAN-Antenne. Bei Verwendung einer Ethernet-Verbindung, siehe nächsten Schritt.

    240715_R3_Hatch_Tiled_mount_wifi_antenna.eps
  8. Nur gültig für Orbital-Ethernet-Installation

    220311_Panel_ethernet_connector_comp_overview.eps

    Schrauben Sie die Antennenhalterung ab.

    240715-Hatch_Tiled_Install_Ethernet_Remove_Antenna.eps
  9. Installieren Sie den Ethernet-Anschluss.

    240715-Hatch_Tiled_Install_Ethernet_Connector.eps
  10. Schließen Sie das Rohr an den Anschluss an.

    240715-Hatch_Tiled_Install_Ethernet_Flex_Hose.eps
Abbildung 85. Gilt nur für Orbital Audio
Gilt nur für Orbital Audio


  1. Schneiden Sie das Lautsprecherkabel so ab, dass es den Verstärker erreicht, mindestens 400 mm.

    240717_Hatch_Tiled_Cut_exciter_cable.eps
  2. Das Lautsprecherkabel abisolieren und am Verstärker befestigen.

    230608_Connect_Exciter_to_Amplifier-2.eps
  3. Die Stabantenne vom Verstärker entfernen und durch das Antennenkabel ersetzen.

    240717_Hatch_Tiled_Connect_Antenna_to_Amplifier.eps
  4. Das Antennenkabel an die Schienenantenne anschließen und die Antenne auf der Oberseite des Einbaukastens befestigen.

    240717-Hatch_Tiled_Audio_install_antenna.eps
  5. Montieren Sie den Verstärker im Einbaukasten, indem Sie die Mutter von der unteren Halterung lösen und den Verstärker in die obere Halterung einschrauben. Anschließend die untere Mutter anbringen und festziehen.

    240717_Hatch_Tiled_Mount_amplifier_to_wallbox.eps
