[en] Installation

Installer Wall Box
240718_Hatch_Tiled_wall_box_comp_overview.eps

  1. Påfør vægbeklædning i henhold til industriens regler. Lad pladsen være åben til Wall Box.

    240711-Hatch_Tiled-Add_Wall_Material.eps
    figur 86. Gælder kun for Orbital Audio

    Pas på

    Påfør lim mellem hvert lag plademateriale.

    Gælder kun for Orbital Audio


  2. Fjern døren fra Wall Box. For at åbne skal du trykke på det øverste venstre hjørne og løfte døren af beslagene.

    240711-Hatch_Tiled-Remove_hatch.eps

  3. Løft Wall Box på plads.

    240711-Hatch_Tiled-Add_Wall_Box.eps

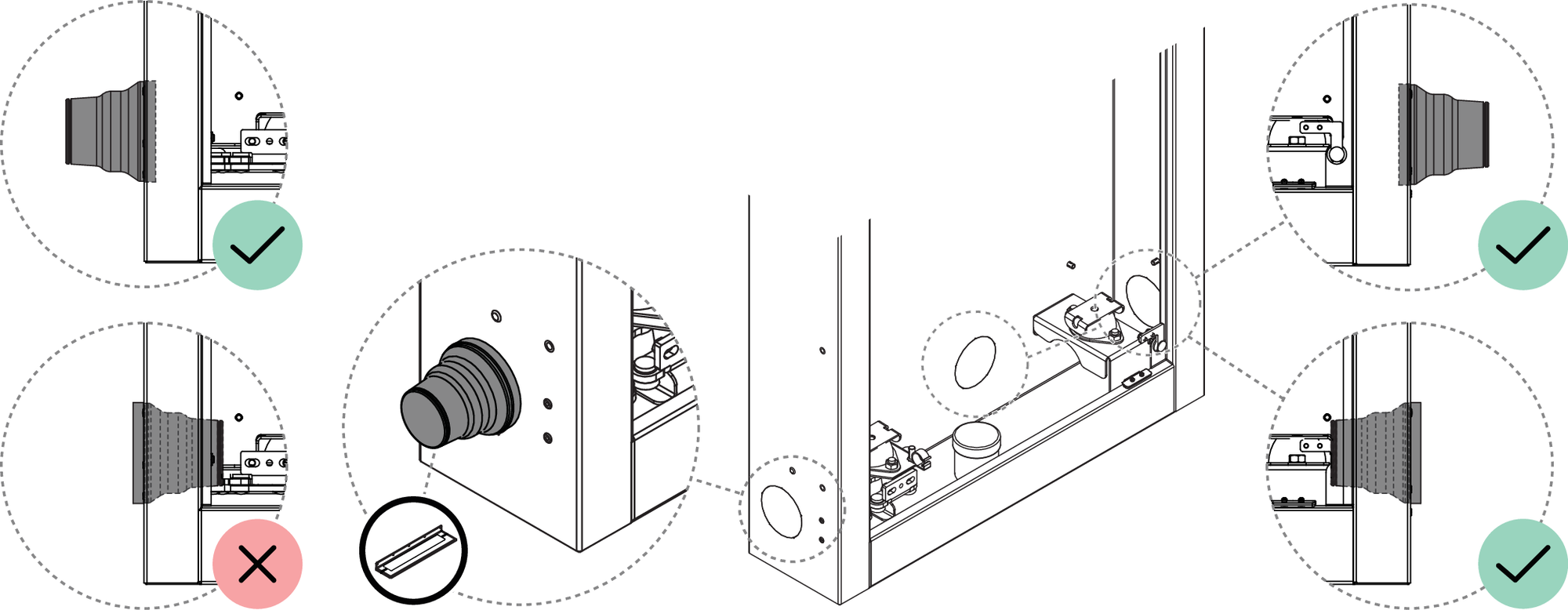

  4. Tilslut udløbet i bunden til afløbsrøret.

    240711_R3_Hatch_Tiled_pre_inst.eps
  5. 240711_Hatch_Tiled_Fasten_Wall_Box.eps

    x8

    Panhovedskrue i rustfrit stål

  6. Tilslut afløbsrøret til Wall Box.

    240711_Hatch_Tiled_Drainage_Pipe.eps
